2.3 Anschluss an die Zentrale per LocoNet

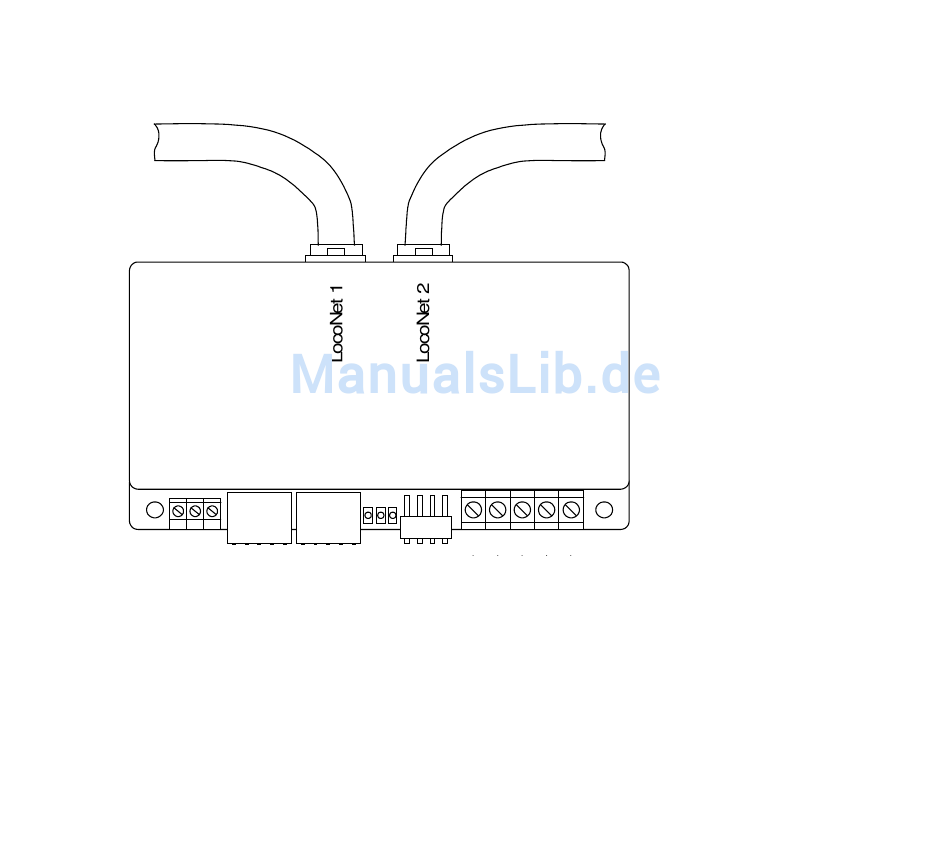

Über das beiliegende LocoNet-Kabel kann der Booster mit der LocoNet-B Buchse der
Intellibox, Intellibox IR, Intellibox Basic oder der Intellibox II verbunden werden.
zu r L o co N e t-B
B u ch se d e r
In te llib o x o d e r zu
w e ite re n L o co N e t
G e rä te n
P o w e r 4
4
C D E
LocoNet-Zentralen, die über ein LocoNet mit RailSync Signalen (Schienensteuersig-
nal) verfügen, wie das DAISY-System, das Fleischmann TwinCenter, der Fleischmann
LokBoss, der Fleischmann ProfiBoss und alle Digitrax-Zentralen, können ebenfalls hier
angeschlossen werden. Die beiden LocoNet-Buchsen des Power 4 sind identisch und
können wechselseitig zum Anschluss an die Zentrale oder zum Anschluss weiterer
LocoNet-Geräte verwendet werden.
Zur Verbindung mit der Zentrale sollte ein ungedrehtes LocoNet-Kabel benutzt werden.
Hierzu stehen die Uhlenbrock LocoNet-Kabel 62 015, 62 025, 62 045 und 62 065 zur
Verfügung. Dem Gerät liegt das ungedrehte Kabel 62 045 bei.
2 3 5
L E D
Z um externen
K ehrschleifenrelais
N orm algleis
6 32 40
1
1 2 3 4 5
gelb
braun
braun
rot
T rennstelle
8
zu r L o co N e t-B
B u ch se d e r
In te llib o x o d e r zu
w e ite re n L o co N e t
G e rä te n
16V ~ T rafo
