2-Leiter-Gleis
2-Leiter-Gleis wird an die Klemmen 2 und 3 der 5-poligen
Schraubklemmleiste 1 angeschlossen.
2 3
3-Leiter-Gleis
Bei 3-Leiter-Gleis (Märklin) wird das braune Kabel an
Klemme 3 und das rote Kabel (Mittelleiter) an Klemme 2
angeschlossen.
2 3

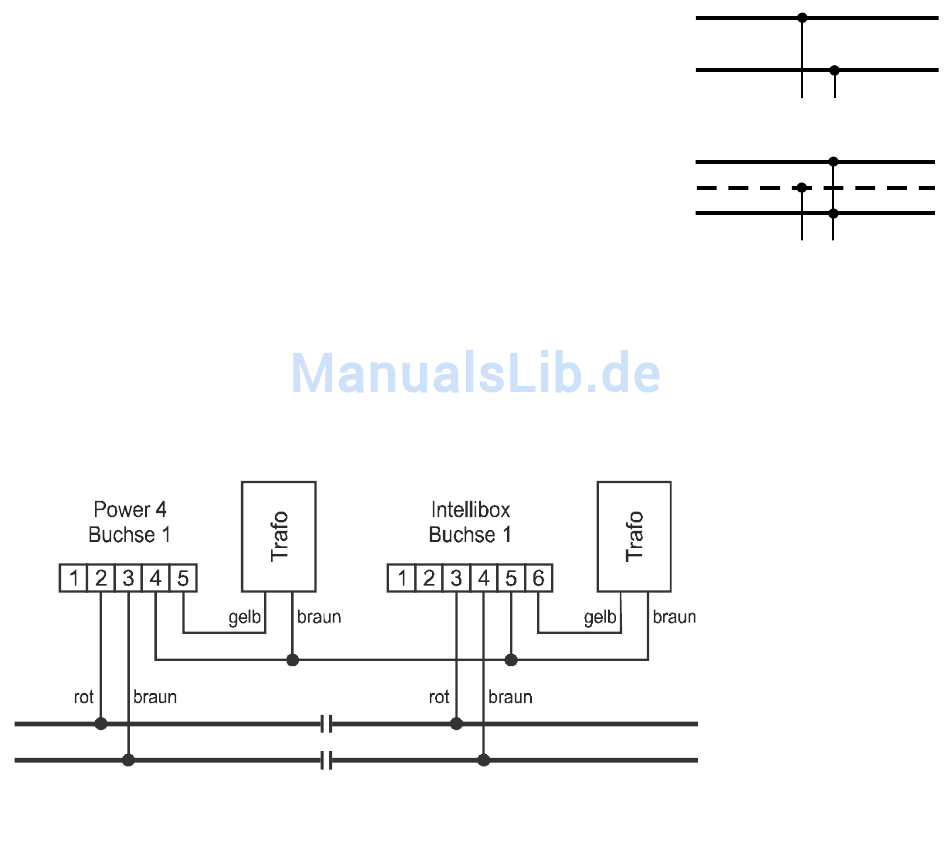

Sicherheitshinweis: Bei Verwendung des Power 4 an einer Intellibox oder einer Märklin-
Zentrale müssen aus Sicherheitsgründen die Masseleitungen der Speisetransformatoren,
aller Booster und der Zentrale miteinander verbunden werden.
Geschieht dies nicht, so kann der Booster-Steuerausgang der Intellibox zerstört werden,
wenn die Gleisabschnitte, die von Intellibox und Booster gespeist werden, gegenseitig
verpolt sind und die dazwischenliegende Trennstelle überfahren wird.
