3. Booster
3.1 Beschreibung
Der Power 4 hat eine Leistung von 3,5 A. Alle Ausgänge sind absolut kurzschlussfest.
Der Booster kann zusammen mit verschiedenen Digitalzentralen eingesetzt werden.
In Verbindung mit der Intellibox überträgt er Motorola-, DCC- und Selectrix-Protokolle
an die Schienen.
Zusammen mit den Zentralen von Märklin, Lenz oder Arnold überträgt er die Protokolle,
die diese Zentralen aussenden.
Hinweis: Ein Betrieb zusammen mit Selectrix-Zentralen ist aus technischen Gründen
nicht möglich.
3.2 Wahl der Buchse für das Steuersignal
Der Power 4 kann seine Steuersignale von Motorola- oder DCC- Zentralen bekommen.
Abhängig vom Format werden diese Zentralen über unterschiedliche Anschlüsse mit

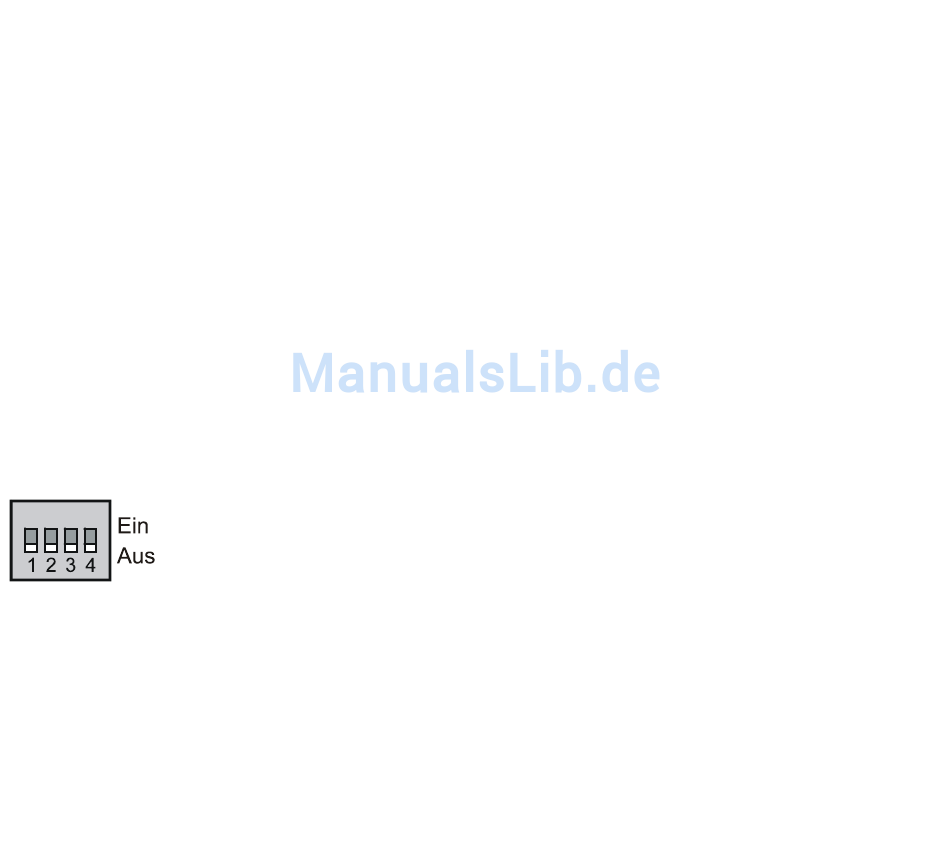

dem Booster verbunden. Der DIP-Schalter muss entsprechend der Auswahl eingestellt
werden.
Schalter 1 AUS, Schalter 2 AUS - wenn das Gerät über die LocoNet-Buchse mit einer
Intellibox oder einer anderen LocoNet-Zentrale verbunden ist.
Schalter 1 AUS, Schalter 2 EIN - wenn das Gerät über die Buchse 2 mit der Intellibox
oder einer Märklin Zentraleinheit verbunden ist.
Schalter 1 EIN, Schalter 2 AUS - wenn das Gerät über die Buchse 4 mit einer DCC-
Zentrale (Lenz LZ100, Arnold 86200) verbunden ist.
