2.4 Anschluss an die Zentrale über den Märklin Booster-Anschluss
An dieser Buchse können die Intellibox oder die Märklin Zentraleinheit als Zentralen ein-
gesetzt werden. Die elektrische Verbindung erfolgt über ein Flachbandkabel 65610.
Die Buchse 2 des Boosters wird mit der Buchse 5 der Intellibox oder dem Boosterausgang
der Märklin Zentrale verbunden.

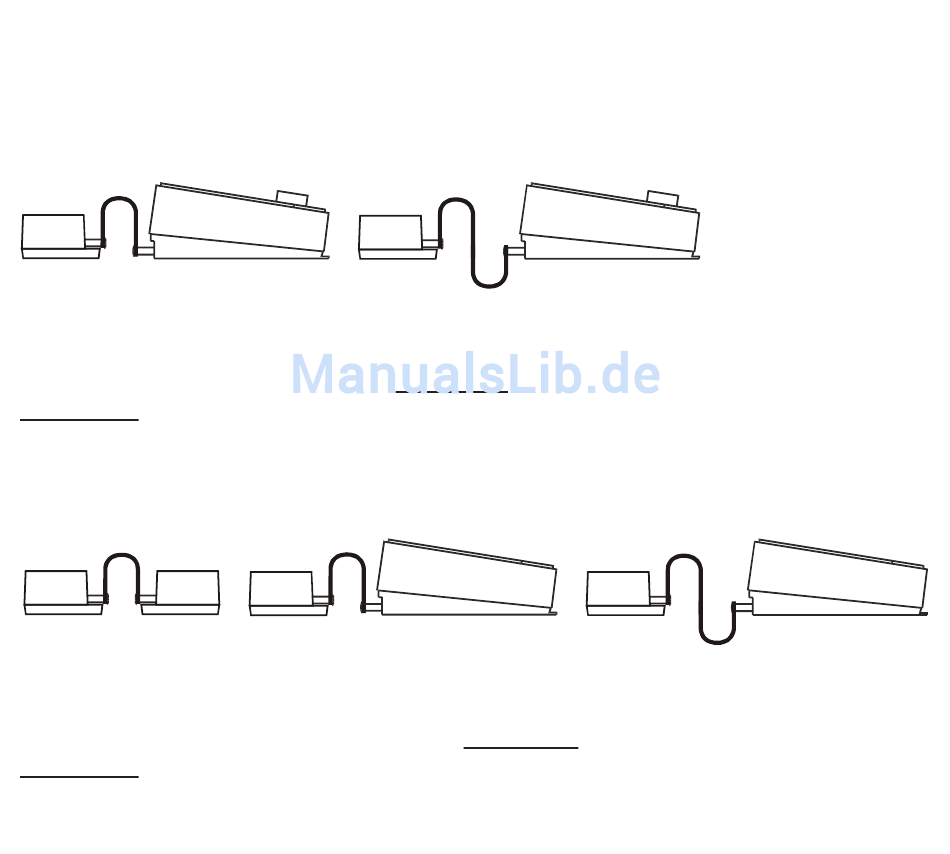

Power 4 und Intellibox oder M 6021 Power 4 und M 6020
Dabei müssen die Stecker so eingesteckt werden, dass die Kabel der Uhlenbrock Ge-
räte und der Märklin Zentrale 6021 nach oben und die der Märklin Zentraleinheit 6020
nach unten verlaufen.
2.5 Anschluss weiterer Booster
An die Buchse 3 des Gerätes können weitere Power 4 oder die Märklin Booster 6015
und 6017 angeschlossen werden.
Power 4 und Power 4 Power 4 und M 6017 Power 4 und M 6015
Dabei müssen die Stecker so eingesteckt werden, dass die Kabel bei den Uhlenbrock
Geräten und dem Märklin Booster 6017 nach oben und beim Märklin Booster 6015
nach unten verlaufen.
