Elektrischer Anschluss; Anschlussbereich Für Fühler/Bedienteil - Sentiotec Infrabox basic Montage- Und Gebrauchsanweisung

Montageanweisung – nur für Fachpersonal

5. Elektrischer Anschluss

Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte:
● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
Das Anschließen aller Komponenten an dem Infrabox Basic Leistungsteil erfolgt
gemäß nachfolgender Abbildungen:
5.1. Anschlussbereich für Fühler/Bedienteil

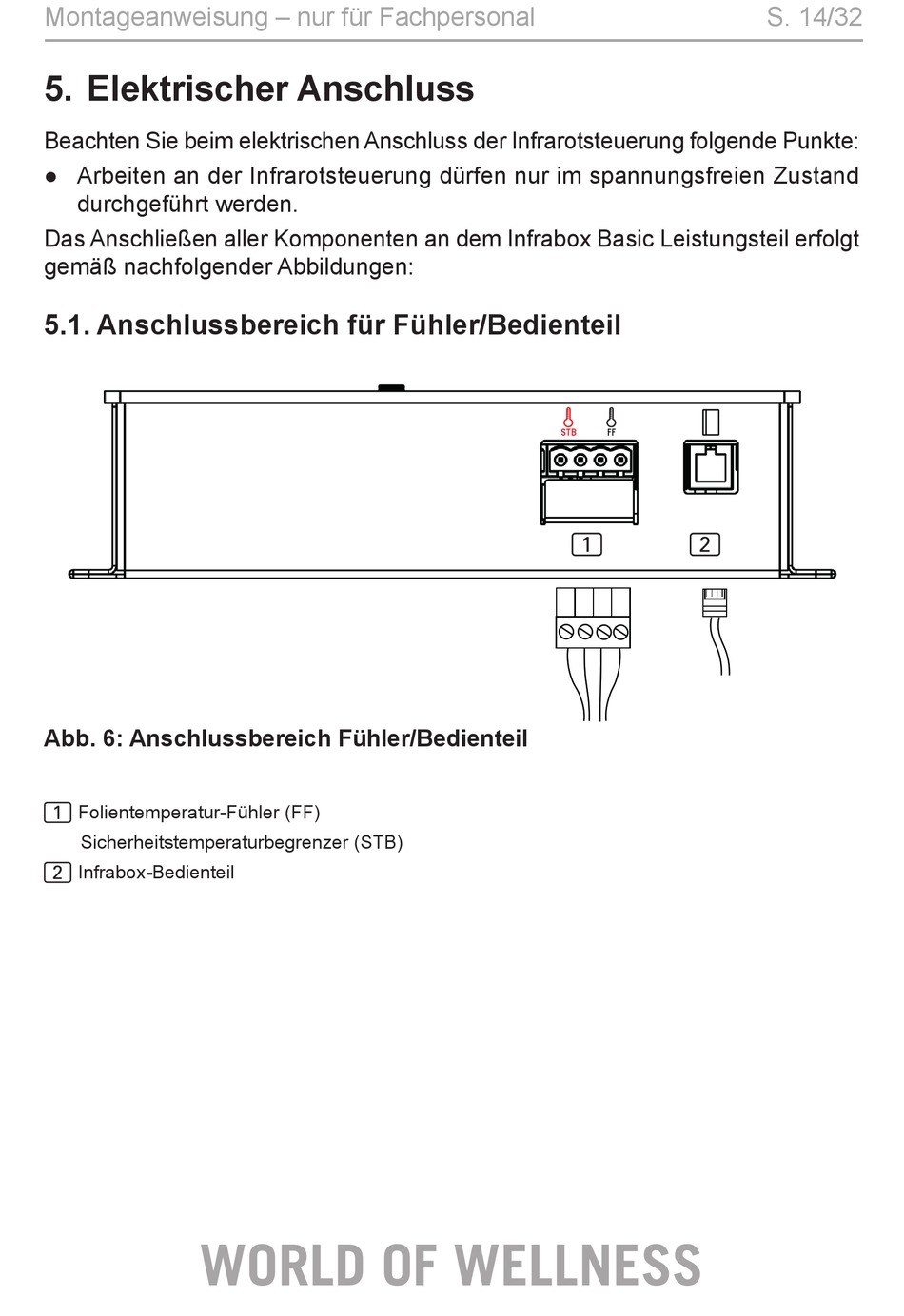

Abb. 6: Anschlussbereich Fühler/Bedienteil
Folientemperatur-Fühler (FF)
1
Sicherheitstemperaturbegrenzer (STB)
Infrabox-Bedienteil
2
WORLD OF WELLNESS
STB FF
1 2
S. 14/32
