5. Elektrischer Anschluss

ACHTUNG!
Schäden am Gerät
Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Leistung des Zusatzausgangs beträgt 3,5 kW.

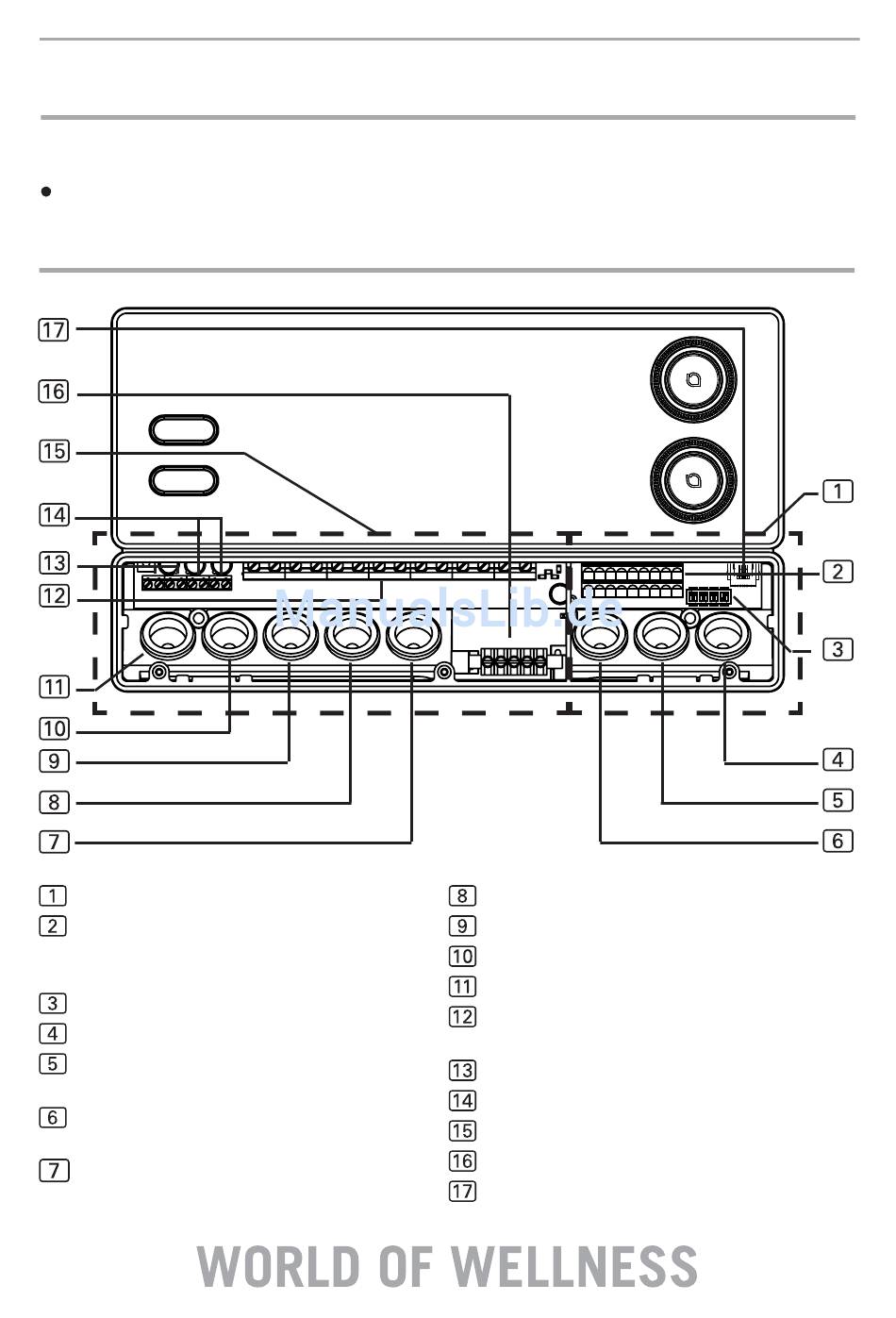

Anschlussbereich für Kleinspannung
Klemmleiste für Sicherheitsabschaltung,
Fernstart, Statusausgang und Fühlerlei-
tungen
Funktionswahlschalter
Kabeldurchführung für F2- und Folien-Fühler
Kabeldurchführung für F1-Fühler und Sta-
tusausgang
Kabeldurchführung für Sicherheitsabschal-
tung und Fernstart
Kabeldurchführung für Zusatzausgang
Kabeldurchführung für Ofenleitung
Kabeldurchführung für Versorgungsleitung
Kabeldurchführung für Leistungserweiterung
Kabeldurchführung für Licht und Lüfter
Klemmleiste für Ofen- und Versorgungsleitung
und Zusatzgerät
Klemmleiste für Licht und Lüfter
Klemmleiste für Leistungserweiterung
Anschlussbereich für 230 V / 400 V
Erdungsschiene
RJ45-Buchse für RS-485 und pronet
