SC HRIT T 11

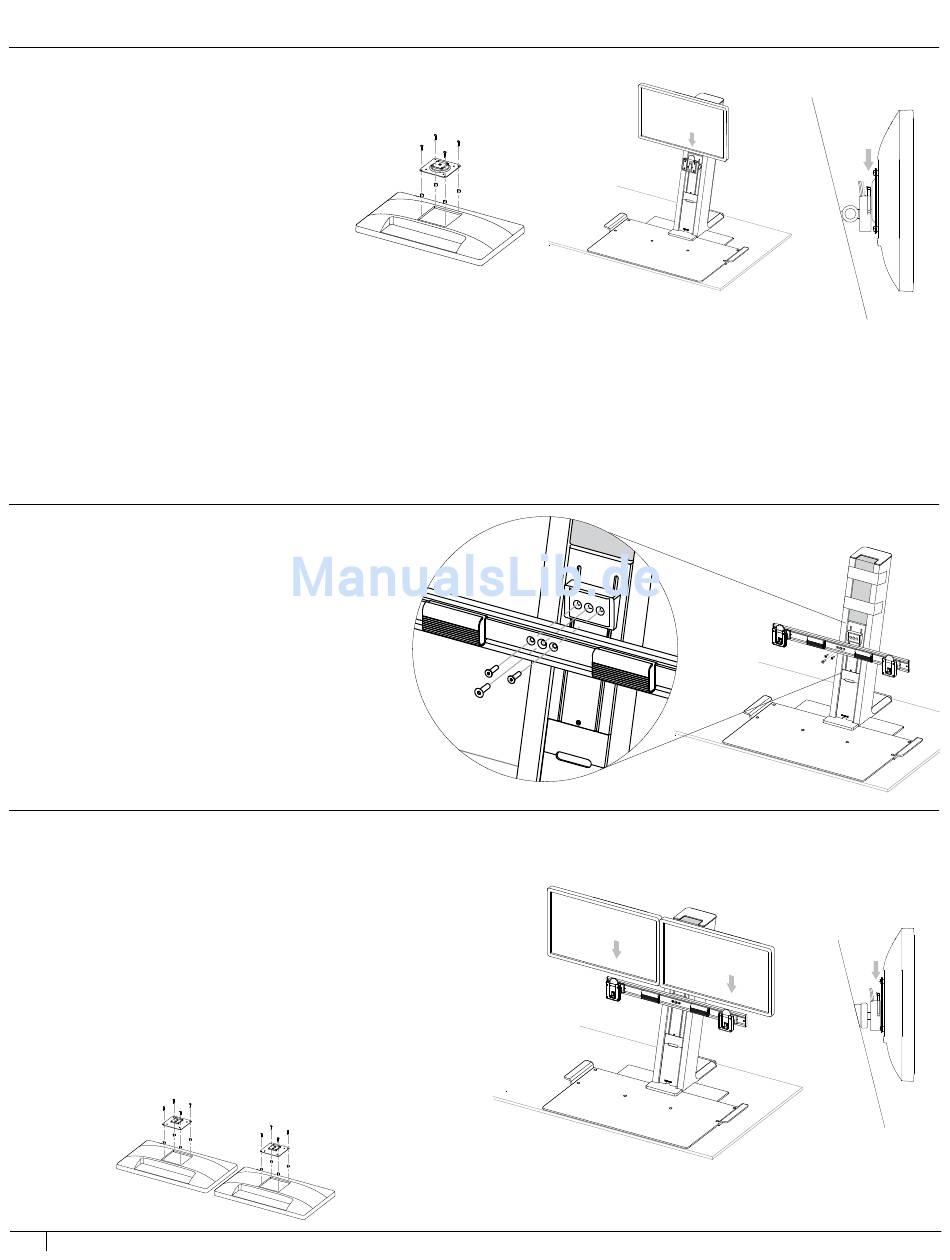

Einzelnen Bildschirm montieren
Werkzeuge: Kreuzschlitzschraubendreher Gr. 2
•
Sicherstellen, dass die Oberseite der
VESA-Platte in Richtung der
Bildschirmoberseite weist,
bevor sie fixiert wird.
•
Die VESA-Platte mithilfe der im Kit enthaltenen
Werkzeuge montieren (Abb. G).
•
Bildschirm in den Schnellanschluss der QuickStand-Einheit schieben (Abb. H).
•
Ist der Bildschirm positioniert, mit Schritt 14 fortfahren.
SC HRIT T 12
Querstange für Montage zweier Bildschirme
anbringen
Werkzeuge: 3-mm-Inbusschlüssel
4-mm-Inbusschlüssel
•
Querstange für zwei Bildschirme mithilfe der im
Kit enthaltenen Werkzeuge an der
QuickStand-Einheit montieren (Abb. I).
SC HRIT T 13
Zwei Bildschirme anbringen
Werkzeuge: Kreuzschlitzschraubendreher Gr. 2
•
Sicherstellen, dass die Oberseiten der VESA-Platten
in Richtung der Bildschirmoberseite weisen, bevor
sie fixiert werden.
•
Die VESA-Platten mithilfe der im Kit enthaltenen
Werkzeuge montieren (Abb. J).
•
Bildschirme in den jeweiligen Schnellanschluss der
Dual-Monitor-QuickStand-Einheit schieben (Abb. K).
8
J
G
H
I
K
