SC HRIT T 5
Stärke der Arbeitsfläche ausmessen
WICHTIG: Stärke der Arbeitsfläche überprüfen.
-
Sollten Sie einen QuickStand mit großer Plattform montieren, ist dieser
für die Montage an einer 750 mm starken Arbeitsfläche voreingestellt.
-
Sollten Sie einen QuickStand mit kleiner Plattform montieren, ist dieser
für die Montage an einer 600 mm starken Arbeitsfläche voreingestellt.
Werkzeuge: Maßband
•

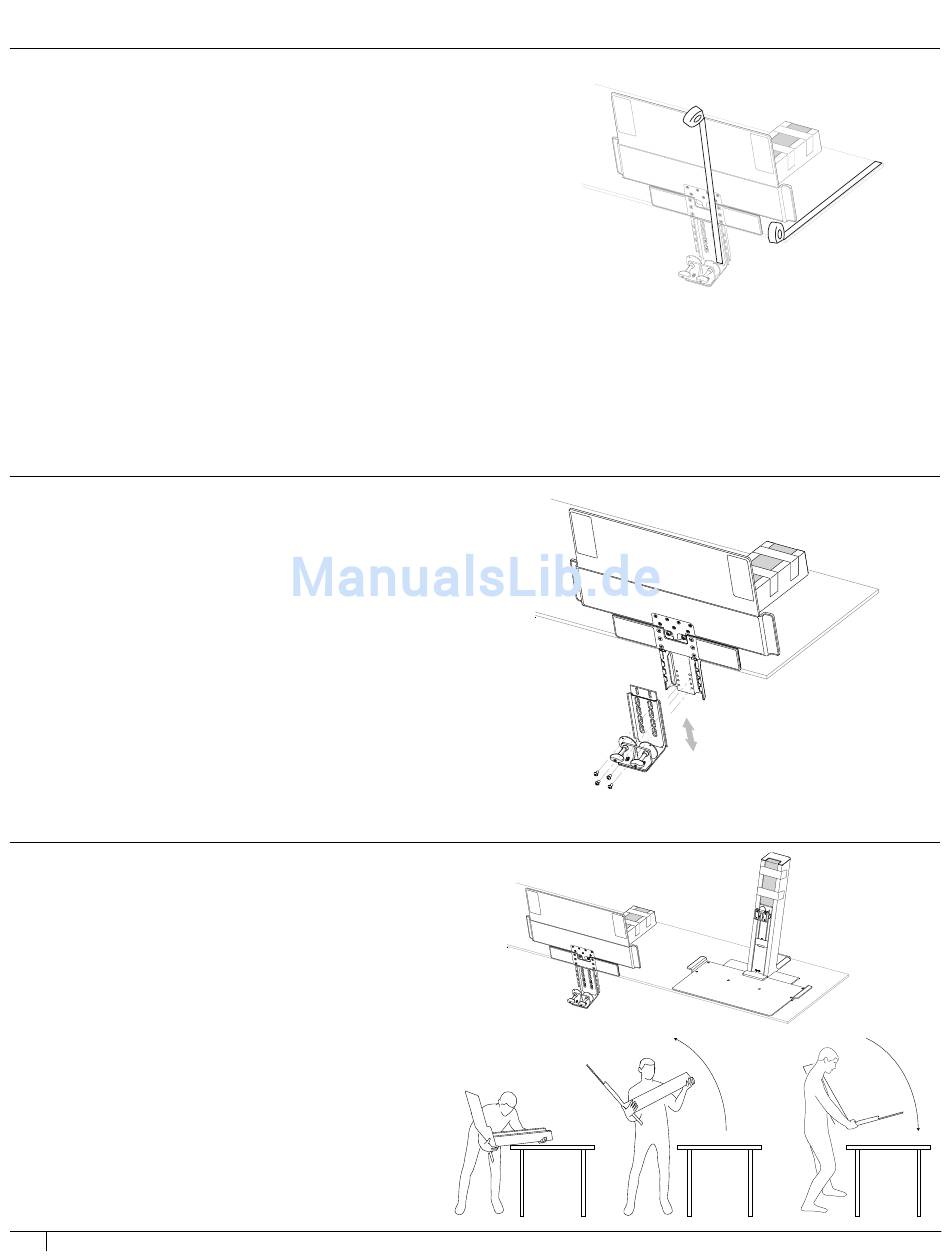

Der Abstand zwischen der Vorderkante der Plattform und
der Innenkante der Grundklemme muss der Stärke der
Arbeitsfläche entsprechen (Abb. D).
•
Befindet sich die Grundklemme in der richtigen Position, mit Schritt 7 fortfahren.
•
Muss die Grundklemme eingestellt werden, mit Schritt 6 fortfahren.
SC HRIT T 6
Grundklemme auf Stärke der Arbeitsfläche einstellen
Werkzeuge: Maßband
5-mm-Inbusschlüssel
•
Die (4) Flachkopf-Maschinenschrauben M8 x 10 mm lösen
und die Grundklemme so verschieben/neu positionieren, dass
sie der Stärke der Arbeitsfläche entspricht (Abb. E).
HINWEIS: Wird statt der Grundklemme eine Durchsteckverbindung eingesetzt,
an dieser Stelle zu den entsprechenden Anweisungen für die Montage
einer Durchsteckverbindung springen.
SC HRIT T 7
QuickStand an der Arbeitsfläche montieren
WICHTIG:
Die QuickStand-Einheit ist schwer. Falls erforderlich,
zum Anheben Helfer hinzuziehen.
•
QuickStand-Einheit vorsichtig von der horizontalen
in die vertikale Stellung bringen (Abb. F).
Klemmhalterung: Die beiden Daumenschrauben anziehen,
•
um die QuickStand-Einheit an der Hinterkante der Arbeitsfläche
zu befestigen.
•
Festgeschraubte Halterung: Grundplatte über die beiden
Bohrungen schieben und mithilfe von 2 M8-Flanschmuttern
fest anziehen und sichern.
6
E
F
D
