SC HRIT T 17

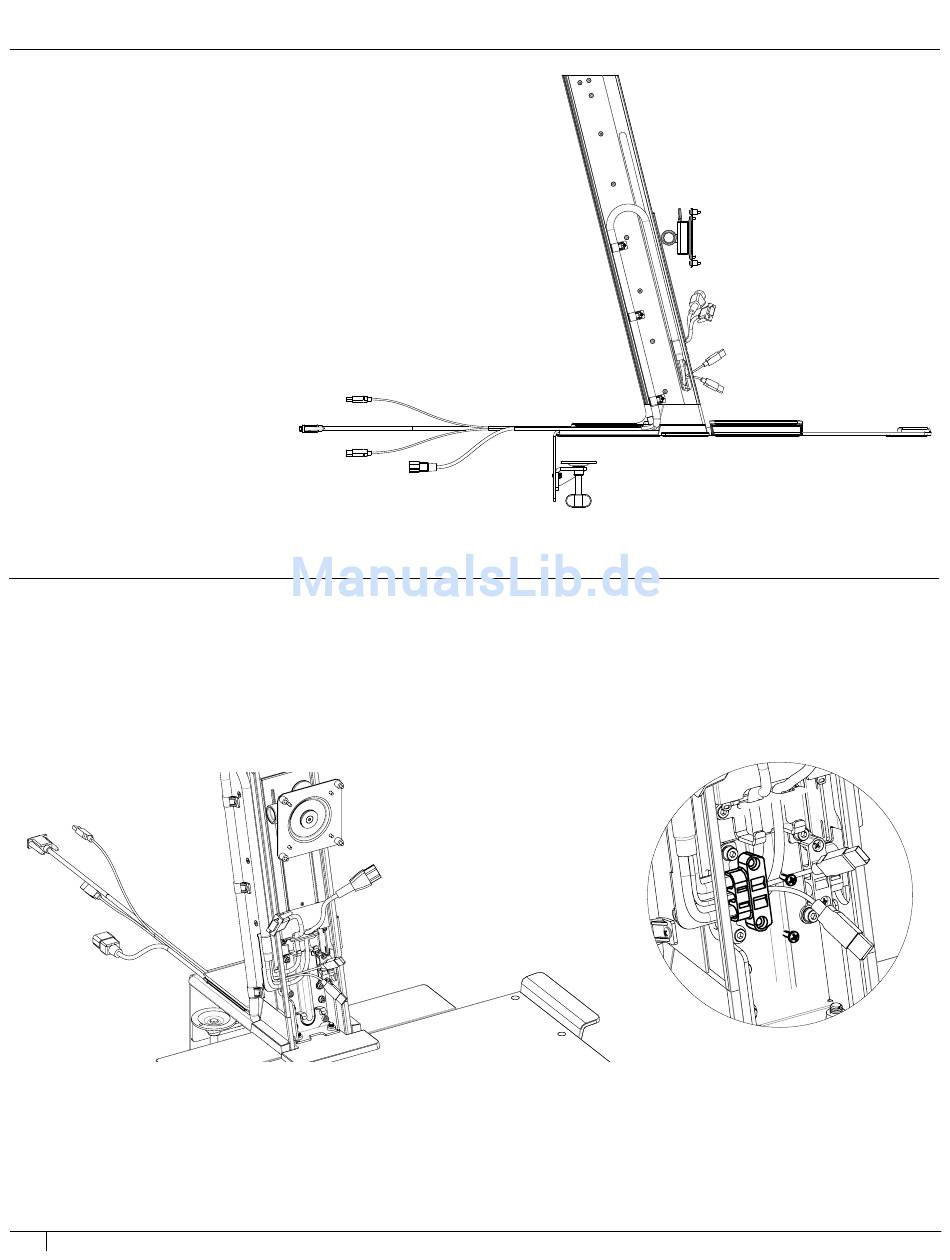

Kabelschacht montieren
•
Mithilfe des grünen Klebebands (Orientierungshilfe) Kabelschacht durch
die untere Kunststoffklemme schieben (Abb. N).
•
Kabelschacht durch die beiden anderen Kunststoffklemmen
schieben/drücken.
SC HRIT T 18
Kabelschacht montieren
•
USB- und Videokabel durch die Öffnung an der Seite der Säule führen.
Die Plattform muss sich in unterster Position befinden, damit die Kabel
hindurchgeführt werden können.
•
Die Kabel über die Kanäle an der Kunststoffklemme führen und
die Klemme mit Schrauben an der Säule befestigen (Abb. O).
10
N
O
