Verwandte Anleitungen für humanscale QuickStand Eco
Inhaltszusammenfassung für humanscale QuickStand Eco

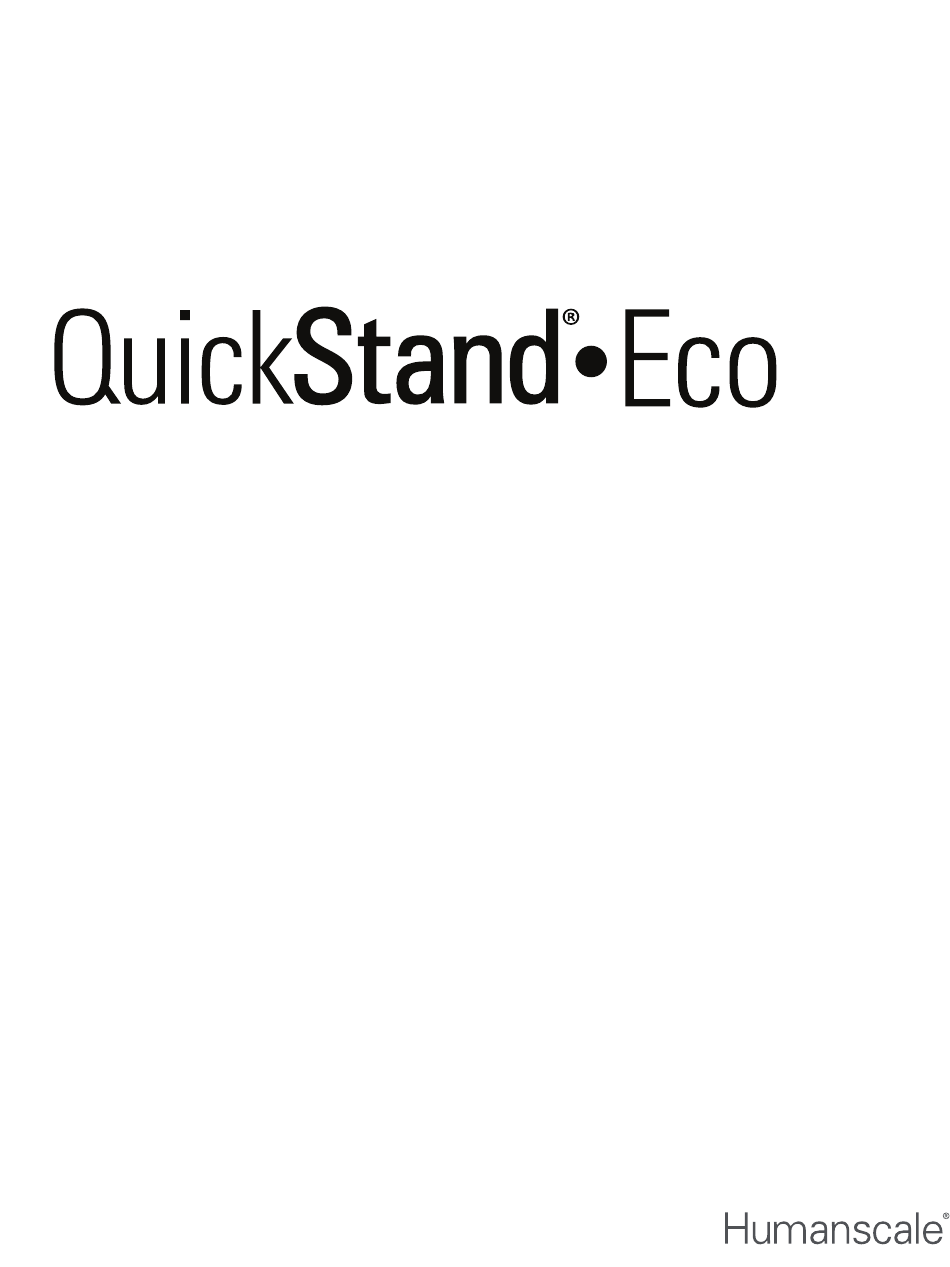

- Seite 1 MONTAGE AN LE ITU N G...
-
Seite 2: Erf Ord Erlic H E T Eil E
Single monitor Dual monitor (package contents will depend on configuration ordered) Grundausstattung Einzelmonitor Doppelmonitor (Inhalt der Verpackung entsprechend der bestellten Konfiguration) Für die Montage erforderliches Werkzeug 2,5 mm Inbusschlüssel (enthalten) 4,0 mm Inbusschlüssel (enthalten) 6,0 mm Inbusschlüssel (enthalten) Kreuzschlitzschraubendreher www.humanscale.com... - Seite 3 SC HRI T T 1 • Legen Sie die Montageplatte auf den Tisch. Nehmen Sie die Kunststoffabdeckungen ab und legen Sie sie zur Seite. Step 2 d remove the plastic covers and set them aside. Slide the main post onto the base by inserting the 2 tabs in the front and Step 2 SC HRI T T 2 secure the main post with 6 screws.
- Seite 4 SC HRI T T 3 • Bewegen Sie die Ablage mit den vormontierten Schrauben in die vorgesehenen Schlitzposition. • Ziehen Sie die 3 Schrauben mit dem 6 mm Kugelkopf-Inbusschlüssel zunächst nur etwas an und ziehen Sie sie dann mit dem Schlüssel der kurzen Seite richtig fest.
- Seite 5 plate tab in from the top. Refer to the cro SC HRI T T 6 (FÜR EINZ ELMONITOR E) • Stecken Sie die Lasche der Vesa-Platte von oben in die Halterung und befestigen so den Monitor an der Säule. Step 6 (for single monitor) Step 6a (for dual monitor) Attach the monitor to the unit by sliding the Vesa Attach the crossbar to the unit.
- Seite 6 SC HRI T T 8 Gewichtsausgleich anpassen • Drehen Sie mit dem 6 mm Inbusschlüssel die Schraube oben auf der Säule im Uhrzeigersinn, bis die Tastaturablage mit etwa gleichem Kraftaufwand nach oben und nach unten bewegt werden kann. • Im Uhrzeigersinn erhöht den Krafteinsatz nach oben; gegen den Uhrzeigersinn verringert den Krafteinsatz nach oben.
- Seite 7 SC HRI T T 10 • Stellen Sie die Tastaturablage auf ihre maximale Höhe ein und entfernen Sie die Kabelabdeckung. Führen Sie die Strom- und Videokabel wie abgebildet durch die Clips. SC HRI T T 10A (FÜR MOD ELL E MIT K A B EL A BD ECKUNG) •...
- Seite 8 SC HRI T T 11 • Bringen Sie die Kabelabdeckung wieder an. • Wiederholen Sie bei Doppelmonitoren diese Schritte an der anderen Seite. Doppelmonitor Einzelmonitor...
- Seite 9 UNRÜSTUNG VON LAPTOP AUF EINZEL-/DOPPELMONITOR SC HRI T T 1 • Nehmen Sie die obere Abdeckung ab. SC HRI T T 2 • Nehmen Sie die vordere Abdeckung ab.
- Seite 10 SC HRI T T 3 • Bringen Sie die Monitorhalterung an. SC HRI T T 4 • Bringen Sie wieder die untere Kunststoffabdeckung an. SC HRI T T 5 • Nehmen Sie die Abdeckung der Säule ab.
- Seite 11 SC HRI T T 6 • Schieben Sie die rechte Abdeckung nach oben und nehmen Sie diese von der Säule ab. • Bringen Sie die neue seitliche Abdeckung an. (Bei Doppelmonitoren auf der anderen Seite wiederholen) • Setzen Sie die obere Abdeckung wieder auf. SC HRI T T 7 •...
