SC HRIT T 3

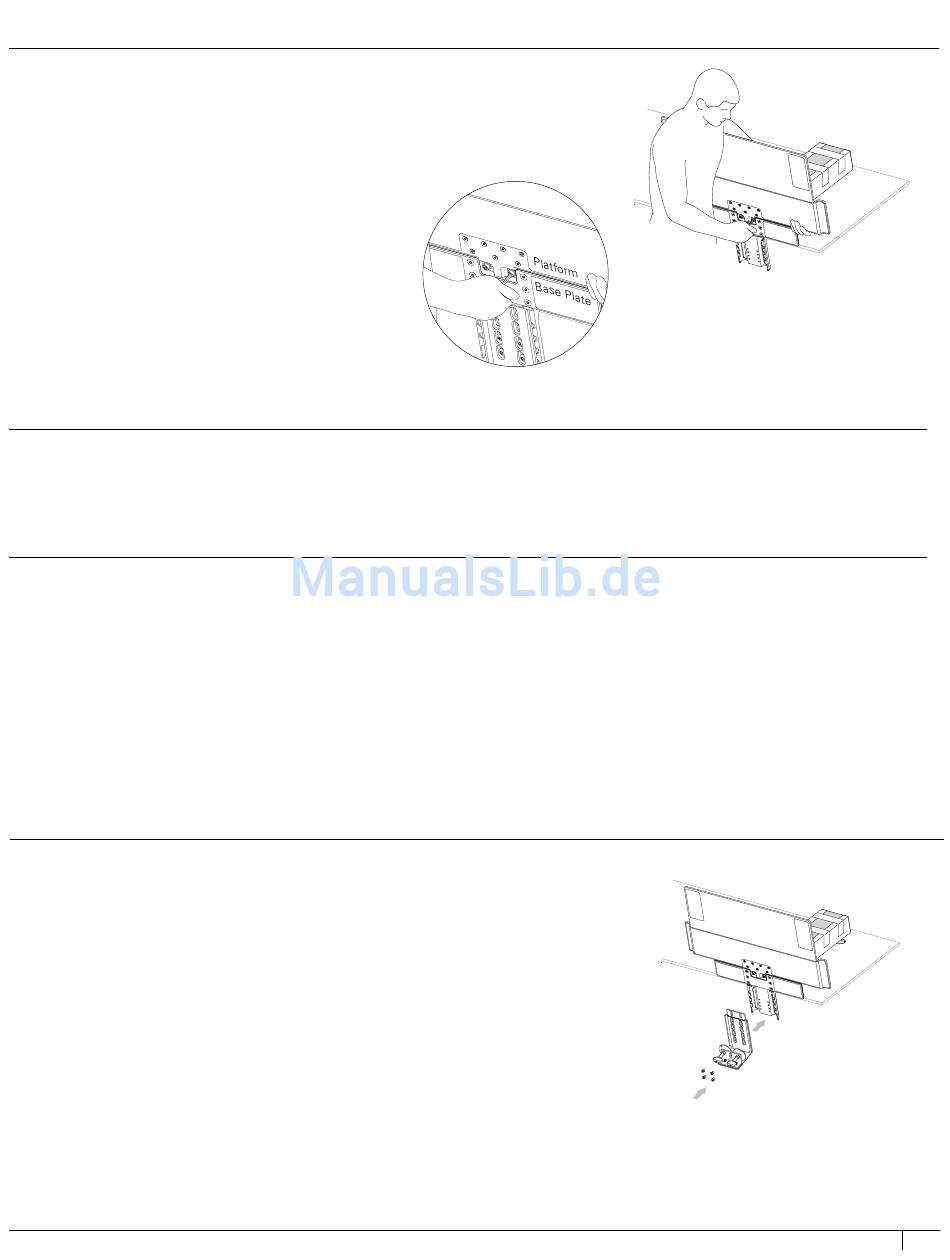

Plattform montieren
Werkzeuge: 6-mm-Inbusschlüssel
•
Sicherstellen, dass die Plattform auf beiden Seiten
den gleichen Abstand zur Grundplatte hat (Abb. C).
•
Mithilfe der (2) Flachkopf-Maschinenschrauben
M8 x 10 mm und der Unterlegscheiben aus
Schritt 1 die Plattform an der
QuickStand-Einheit befestigen.
WIRD EINE FESTZUSCHRAUBENDE ODER EINE FREISTEHENDE GRUNDPLATTE
VERWENDET, DEN ENTSPRECHENDEN ANWEISUNGEN IN DEN ZUGEHÖRIGEN
BEI VERWENDUNG EINER KLEMMHALTERUNG MIT SCHRITT 4 FORTFAHREN.
SC HRIT T 4 ( V ERW ENDUNG EINER K L EMMH A LT ERUNG)
Grundklemme montieren
Werkzeuge: 5-mm-Inbusschlüssel
•
Mithilfe der (4) Flachkopf-Maschinenschrauben
M8 x 10 mm die Grundklemme montieren.
C
KÄSTEN FOLGEN.
5
