Schaltungsbeschreibung / Circuit Description
Tuner
Die Abstimmung erfolgt durch einen programmierbaren Digital-Syn-
thesizer-Tuner von 950MHz ... 2150MHz mit einer ZF-Bandbreite von
27MHz. An ihm liegen die Versorgungsspannungen 29V und 5V. Ein
programmierbarer PLL-IC legt die Frequenz des internen Oszillators
fest, die Kanalwahl steuert der Mikrocomputer über die serielle Takt-
(SCL) und Datenleitung (SDA).
Der Phasendetektor wird von einem Vergleichsquarzoszillator beein-
flußt. Das Signal vom internen Oszillator wird über einen programmier-
baren Zähler rückgekoppelt. Stimmt das Rückkopplungssignal in
Frequenz und Phase nicht mit dem Vergleichsoszillator überein, wird
die Steuerspannung nach unten oder oben entsprechend nachgeregelt.
Die Frequenz des internen Oszillators wird solange nachgeregelt, bis
die gewünschte Einstellung erreicht ist. Durch entsprechende Pro-
grammierung des Zählers wird der interne Oszillator auf jede beliebige
Frequenz abgestimmt. Der Vergleichsquarz läßt keine Frequenz-
abweichung zu.
Das Signal wird intern demoduliert und steht am Anschluß 10 des
Tuners. Am Emitter des Impedanzwandlers Q105 ist das Videosignal
mit einer Amplitude von ca. 0,5...0,6V
LNC
1
2
3
H/V LNB_OFF DiSEqC
Control signals to and from IC600

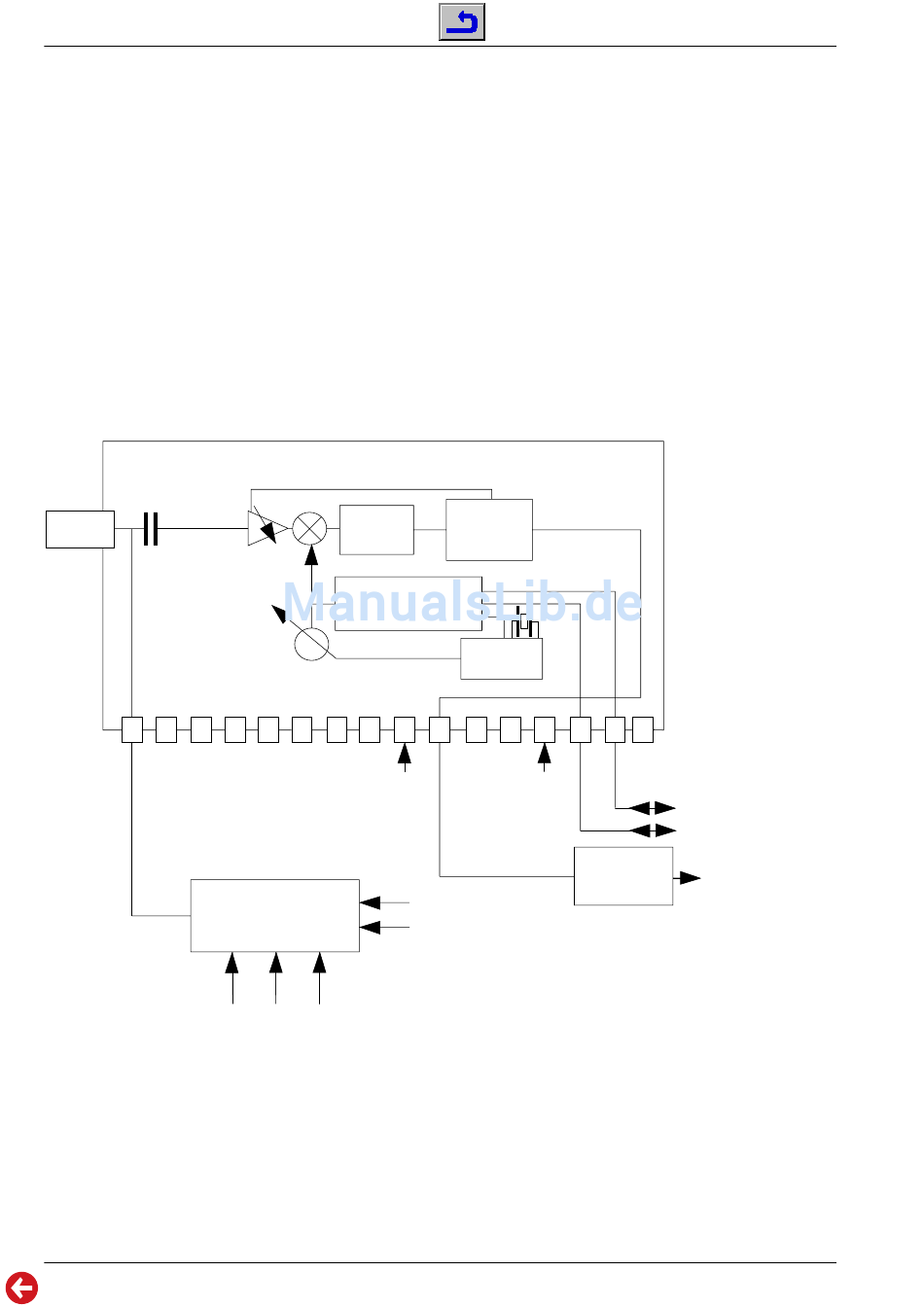

Blockschaltbild Tuner
Block Diagram Tuner
2 - 2
meßbar.
ss
Tuner
AGC
G
SAWF
Programmable
Counter
VCO
Local
Oscillator
4
5
6
7
8
5V
LNC Regulator
Tuner
Tuning is done by a programmable digital synthesised tuner from
950MHz ... 2150MHz with an IF bandwidth of 27MHz. It is supplied with
the voltages, 29V and 5V. The frequency of the local oscillator is
determined by a Programmable Phase Lock Loop and channel selec-
tion is from the microcomputer via the serial clock (SCL) and serial data
(SDA) lines.
The phase detector is fed by a crystal reference oscillator. Feedback
from the local oscillator is via the programmable counter. If the
feedback signal is not in the same frequency and phase as the
reference oscillator then the control voltage is altered up or down until
phase lock is achieved. In this way altering the count from the local
oscillator to the phase detector will cause the local oscillator to be
altered until phase lock is again achieved. So by setting the count in the
counter the local oscillator can be set to any desired frequency. Tuning
drift is not possible as stability is set by the reference crystal.
Demodulation is internal within the tuner, and video out is on pin 10.
The video signal that is around 0.5...0.6V
emitter of the impedance converter Q105.
FM
Demod
Phase
Detector
9
10
11
12
13
14
29V
21V
22KHz from IC400
can be measured at the
pp
15 16
SDA
}
2
C Bus
I
From IC600
SCL
10MHz
Baseband Video
Lowpass
To IC400, pin 20
Filter
GRUNDIG Service
STR 6100
