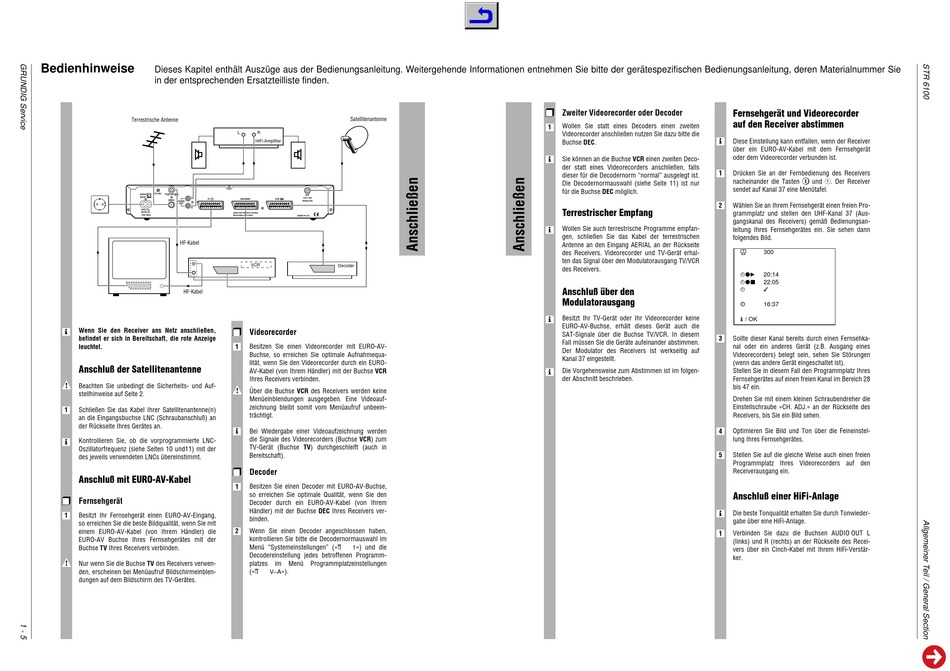

Bedienhinweise
Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie
in der entsprechenden Ersatzteilliste finden.
Terrestrische Antenne
CH.ADJ.
MAINS
TV /VCR
L
INPUT
TV
AERIAL
AUDIO
OUT
R
230V
50/60 Hz
13W MAX.
HF-Kabel
HF-Kabel
Wenn Sie den Receiver ans Netz anschließen,
befindet er sich in Bereitschaft, die rote Anzeige
leuchtet.
Anschluß der Satellitenantenne
!
Beachten Sie unbedingt die Sicherheits- und Auf-
stellhinweise auf Seite 2.
1
Schließen Sie das Kabel Ihrer Satellitenantenne(n)
an die Eingangsbuchse LNC (Schraubanschluß) an
der Rückseite Ihres Gerätes an.
Kontrollieren Sie, ob die vorprogrammierte LNC-
Oszillatorfrequenz (siehe Seiten 10 und11) mit der
des jeweils verwendeten LNCs übereinstimmt.
Anschluß mit EURO-AV-Kabel
Fernsehgerät
Besitzt Ihr Fernsehgerät einen EURO-AV-Eingang,
1
so erreichen Sie die beste Bildqualität, wenn Sie mit
einem EURO-AV-Kabel (von Ihrem Händler) die
EURO-AV Buchse Ihres Fernsehgerätes mit der
Buchse TV Ihres Receivers verbinden.
!
Nur wenn Sie die Buchse TV des Receivers verwen-
den, erscheinen bei Menüaufruf Bildschirmeinblen-
dungen auf dem Bildschirm des TV-Gerätes.
Satellitenantenne
L
R
HiFi-Amplifier
LNC
13V/18V
DECODER
VCR
300mA DC
DO NOT REMOVE COVERS
HAZARD-LIVE PARTS
MADE IN U.K.
VCR
Decoder
Videorecorder
1
Besitzen Sie einen Videorecorder mit EURO-AV-
Buchse, so erreichen Sie optimale Aufnahmequa-
lität, wenn Sie den Videorecorder durch ein EURO-
AV-Kabel (von Ihrem Händler) mit der Buchse VCR
Ihres Receivers verbinden.
!
Über die Buchse VCR des Receivers werden keine
Menüeinblendungen ausgegeben. Eine Videoauf-
zeichnung bleibt somit vom Menüaufruf unbeein-
trächtigt.
Bei Wiedergabe einer Videoaufzeichnung werden
die Signale des Videorecorders (Buchse VCR) zum
TV-Gerät (Buchse TV) durchgeschleift (auch in
Bereitschaft).
Decoder
1
Besitzen Sie einen Decoder mit EURO-AV-Buchse,
so erreichen Sie optimale Qualität, wenn Sie den
Decoder durch ein EURO-AV-Kabel (von Ihrem
Händler) mit der Buchse DEC Ihres Receivers ver-
binden.
2
Wenn Sie einen Decoder angeschlossen haben,
kontrollieren Sie bitte die Decodernormauswahl im
Menü "Systemeinstellungen" (»
«) und die
/
1
Decodereinstellung jedes betroffenen Programm-
platzes im Menü Programmplatzeinstellungen
(»
/
V–A
«).
Zweiter Videorecorder oder Decoder
Wollen Sie statt eines Decoders einen zweiten
1
Videorecorder anschließen nutzen Sie dazu bitte die
Buchse DEC.
Sie können an die Buchse VCR einen zweiten Deco-
der statt eines Videorecorders anschließen, falls
1
dieser für die Decodernorm "normal" ausgelegt ist.
Die Decodernormauswahl (siehe Seite 11) ist nur
für die Buchse DEC möglich.
2
Terrestrischer Empfang
Wollen Sie auch terrestrische Programme empfan-
gen, schließen Sie das Kabel der terrestrischen
Antenne an den Eingang AERIAL an der Rückseite
des Receivers. Videorecorder und TV-Gerät erhal-
ten das Signal über den Modulatorausgang TV/VCR
des Receivers.
Anschluß über den
Modulatorausgang
Besitzt Ihr TV-Gerät oder Ihr Videorecorder keine
EURO-AV-Buchse, erhält dieses Gerät auch die
SAT-Signale über die Buchse TV/VCR. In diesem
3
Fall müssen Sie die Geräte aufeinander abstimmen.
Der Modulator des Receivers ist werkseitig auf
Kanal 37 eingestellt.
Die Vorgehensweise zum Abstimmen ist im folgen-
der Abschnitt beschrieben.
4
5
1
Fernsehgerät und Videorecorder
auf den Receiver abstimmen
Diese Einstellung kann entfallen, wenn der Receiver
über ein EURO-AV-Kabel mit dem Fernsehgerät
oder dem Videorecorder verbunden ist.
Drücken Sie an der Fernbedienung des Receivers
nacheinander die Tasten
und
. Der Receiver
.
sendet auf Kanal 37 eine Menütafel.
Wählen Sie an Ihrem Fernsehgerät einen freien Pro-
grammplatz und stellen den UHF-Kanal 37 (Aus-
gangskanal des Receivers) gemäß Bedienungsan-
leitung Ihres Fernsehgerätes ein. Sie sehen dann
folgendes Bild.
&
300
20:14
22:05
16:37
/ OK
Sollte dieser Kanal bereits durch einen Fernsehka-
nal oder ein anderes Gerät (z.B. Ausgang eines
Videorecorders) belegt sein, sehen Sie Störungen
(wenn das andere Gerät eingeschaltet ist).
Stellen Sie in diesem Fall den Programmplatz Ihres
Fernsehgerätes auf einen freien Kanal im Bereich 28
bis 47 ein.
Drehen Sie mit einem kleinen Schraubendreher die
Einstellschraube »CH. ADJ.« an der Rückseite des
Receivers, bis Sie ein Bild sehen.
Optimieren Sie Bild und Ton über die Feineinstel-
lung Ihres Fernsehgerätes.
Stellen Sie auf die gleiche Weise auch einen freien
Programmplatz Ihres Videorecorders auf den
Receiverausgang ein.
Anschluß einer HiFi-Anlage
Die beste Tonqualität erhalten Sie durch Tonwieder-
gabe über eine HiFi-Anlage.
Verbinden Sie dazu die Buchsen AUDIO OUT L
(links) und R (rechts) an der Rückseite des Recei-
vers über ein Cinch-Kabel mit Ihrem HiFi-Verstär-
ker.
