Schaltungsbeschreibung / Circuit Description
2. Systemsteuerung
Dieses System enthält den maskenprogrammierten Mikrocomputer
(CIC1400) und den EPROM CIC1420 als NVM für die Programmdaten
wie Frequenztabelle, Senderkennung, HUB usw. Der Datenverkehr
zwischen dem µP und IC1100, IC1330 und dem SAT-Tuner findet über
2
den I
C-Bus statt.
2.1 Pin-Belegung des Prozessors CIC1400
Pin 30:
Einschaltreset des Prozessors, erzeugt von IC1402. Erst wenn alle
Versorgungsspannungen des Empfängers aufgebaut sind, beginnt
der Programmablauf.
Pin 28, 29:
Der Systemtakt wird von einem Oszillator erzeugt dessen Frequenz
durch Q1402 (4MHz) bestimmt wird. Ein Teil dieses Signals wird als
Taktsignal dem IC1100 über CC1025 und CR1025 zugeführt.
Pin 59:
Der IR-Eingang ist LOW-aktiv.
Pin 60:
LNC_PG (Power Good) dient zur Erkennung eines Kurzschlusses am
LNC-Anschluß. Bei einem LNC-Strom < 350mA wird über U
IC1760 die Spannung LNC Power abgeschaltet.
Pin 61:
Datenausgang für die Remote Cinchbuchse, z. B. zur Data Link-
Übertragung.
Pin 62:
VDR-Ausgang für die Anzeige in der SAT-Mouse.
Pin 63:
Schaltet die 22kHz-Frequenz, IC1100-(29), auf die Spannung "LNC-
Power" zur Steuerung der LNCs. Dieses 22KHz-Ausgangssignal
kann, je nach Wahl, auch mit einem DiSEqC-Protokoll impulsmoduliert sein.
Pin 64:
Schaltspannung U
zur Wahl der Polarisationsebene horizontal
14/18V
oder vertikal von spannungsgesteuerten Polarotoren; "High" = hori-
zontale Ebene.
Pin1:
Schaltspannung U
zur Abschaltung der LNC-Versorgungsspannung.
LNC OFF
Pin 2:
Schaltspannung U
zur Abschaltung der Versorgungsspannungen
Standby
+12V und +5V.
Pin 13:
Dateneingang von der Remote Cinchbuchse, zur Fernsteuerung (z. B.
Timerbetrieb) durch einen Videorecorder.
Pin14:
Anschluß zur Nahbedientaste "TASTER UP" in der SAT-Mouse.
Pin 19:
Abfrage, ob die Synchronsignal-Detektorschaltung IC1330 einen Sync.
ausgibt. Bei zu kleinem oder schlechtem Signal schaltet der µP auf
interne Synchronisation und der Bildschirmhintergrund wird blau. Mit
der Fernbedientaste "grün" können Sie den Bildschirmhintergrund
zwangsweise grün schalten.
Pin 21:
AV-Schaltspannungseingang zur Auswertung der Schaltspannung an
Pin 8 der Decoder-Buchse. Bei High-Pegel "AV IN1" wird das Video-
signal über den angeschlossenen Descrambler zum Receiver zurück-
geführt.
Pin 22:
AV-Schaltspannungseingang zur Auswertung der Schaltspannung an
Pin 8 der VCR-Buchse. Bei High-Pegel "AV IN 2" wird das VCR-Signal
zum TV-Gerät durchgeschleift (Matrix).
Pin 23:
Anschluß zur Nahbedientaste "DOWN" in der SAT-Mouse.
Pin 24:
Regelspannung U
zur Frequenznachregelung des SAT Tuners.
AFC
Pin 48, 49:
System-Daten und -Clockleitung zur Steuerung des Tuners, IC1100,
2
IC1330, CIC1420 (I
C-Bus).
Pin 37:
Freigabesignal CS
(Chip Select OSD) für den OSD-Controller IC1330.
OSD
Pin 38:
RGB/TV-Schaltspannung zur Umschaltung der Scartbuchsen (Ma-
trix). Bei RGB/TV-Schaltspannung "High" schalten CT1270, CT1226
das FS-Gerät auf RGB-Betrieb.
Pin 39:
AV 3-Schaltspannungserzeugung für Pin 8 der TV-Buchse.
Pin 40/41:
Serielle Clock- und Datenleitung zur Steuerung des Uhren-CIC1120.
2 - 2
2.2 Nichtflüchtiger Speicher
Der NVM CIC1420 ist ein serieller EEPROM, in dem alle werkseitig
programmierten oder kundenspezifischen Daten zur Konfiguration
des Empfängers gespeichert sind (Frequenztabelle, Hub, Polarisation
usw.).
2.3 Clock-IC CIC1120
Der Clock-IC1120 schwingt mit einer Taktfrequenz von 32,768kHz, die
der Quarz Q1121 steuert. Bei Stromausfall hat die Lithium-Batterie
eine Gangreserve von ca. 6-7 Jahren.
3. Tuner
Der CIC 1400 steuert über den I
Vom LNC gelangen die ZF-Signale mit einem Frequenzbereich von
900MHz bis 2150MHz an den Antennen-Eingang.
Der LNC-Eingang ist wechselspannungsmäßig mit einem regelbaren
Verstärker gekoppelt. Die Verstärkung regelt die AGC automatisch,
um den Pegel am Eingang des FM-Demodulators konstant zu halten.
Am Ausgang, Kontakt 4 des Tuners steht das Basisbandsignal zusam-
men mit dem 25Hz Verwischungssignal.
Zur Verbesserung des Bildes kann für verrauschte Sendersignale
und
über das Menü im Tuner eine "Treshold"-Schaltung aktiviert werden.
LNC OFF
4. Audiosignalweg
Anmerkung zum Blockschaltbild: Zwei Zahlen an einem Pin stehen für
zwei Schaltkreise des IC's, ein Schaltkreis für jeden Stereokanal. Die
erste Zahl bezieht sich auf den rechten Kanal.
23
FM in
AGC
42,26
AMPLOCK
46 , 4 1

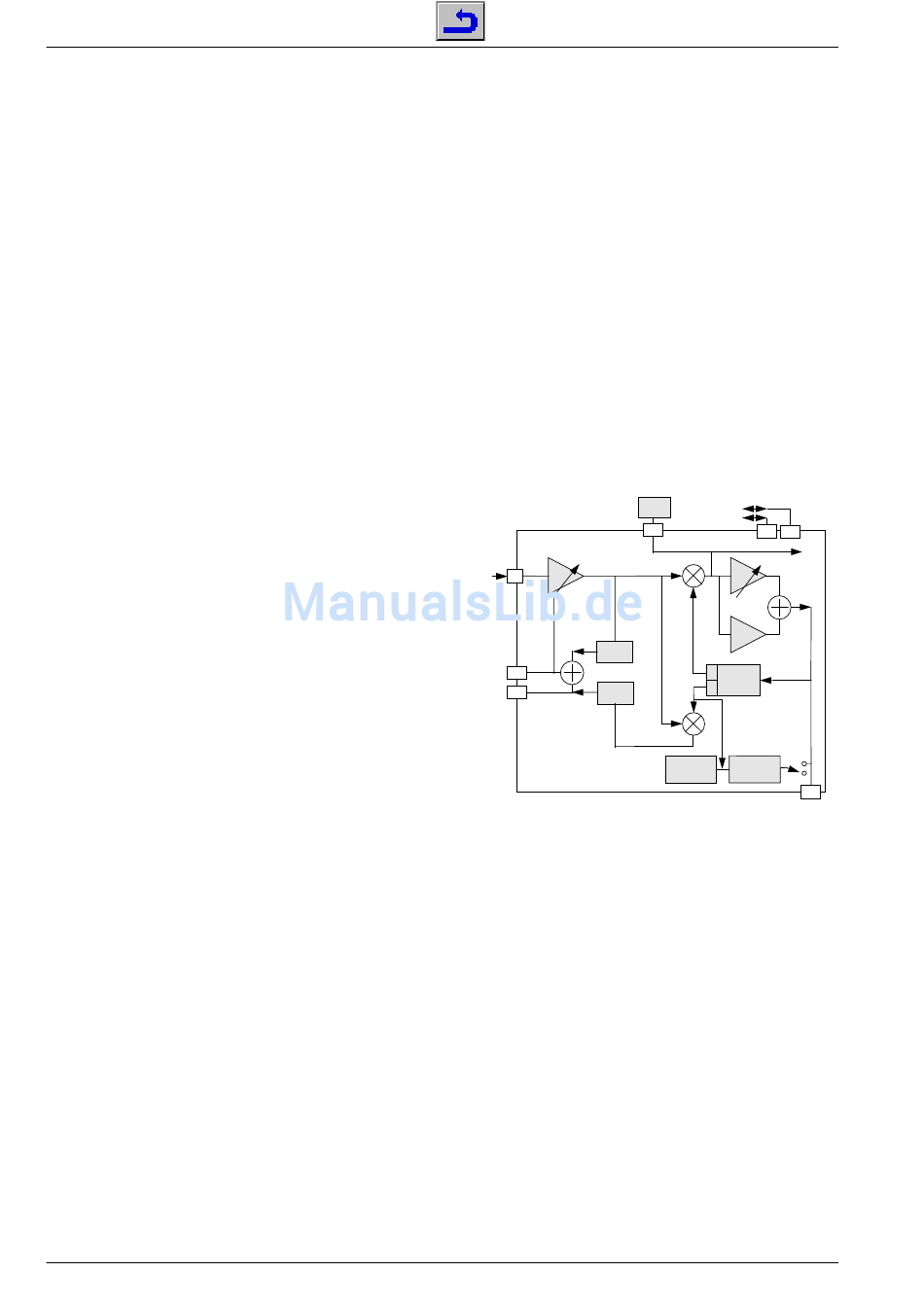

Blockschaltbild Audio-Demodulator
Der FM-Audio-Demodulator ist PLL-gesteuert.
Der Bandpaß CC1014, L1014, CC1016, L1016, L1019, CC1017,
CR1017, L1017 befreit das FM-Signal des Basisbandes von uner-
wünschten Videosignalkomponenten.
Der Ansteuerpegel der zu demodulierenden Signale ist festgelegt,
damit die Ausgangsamplitude vom Demodulator gleich bleibt. Daher
durchläuft das Eingangssignal den Regelverstärker G1, dessen Verstär-
kung wird durch einen der beiden Pegeldetektoren eingestellt. Wird ein
Signal erstmals gewählt, erfaßt der Detektor 1 die kombinierte FM-
Signalamplitude und G1 stellt auf eine annähernd korrekte Verstär-
kung ein. Hat die PLL einmal die Verstärkung eingeregelt, überwacht
der Pegeldetektor 2 den tatsächlichen Signalpegel innerhalb der PLL.
Wird ein neuer Tonträger gewählt, muß die PLL auf die neue Frequenz
abgestimmt werden. Dazu wird S1 geschlossen und der spannungs-
gesteuerte Oszillator (VCO) wird mit dem Frequenz-Synthesizer ein-
geregelt. Ein Frequenzzähler mißt die VCO-Frequenz. Ist der VCO auf
die Frequenz abgestimmt, öffnet S1 und der VCO rastet auf den
eingespeisten Tonträger der gleichen Frequenz ein. Im Rückkopp-
lungssignal des Regelkreises am Eingang von G2 ist die FM-Modula-
tion enthalten. Die Verstärkung von G2 kann für verschiedene FM-
Hübe nachgeregelt werden. Das PLL-Filter sorgt für die notwendige
Stabilität des Regelkreises.
Sämtliche Funktionen im Demodulator werden über den I
(SDA, SCL) von CIC1400 gesteuert.
2
C-Bus alle Tunerfunktion.
PLL
SDA
Filter
{
2
I
C Bus
SCL
47,39
IC1100 S TV0056A
G1
Level
Detector 1
90
0
Level
Detector 2
Frequen cy
Counter
STR 110 microSAT
30
31
To Audio
Processi ng
G2
V/I
VCO
S1
Frequen cy
Synt hesizer
49,38
C-PUMP
2
C-Bus
