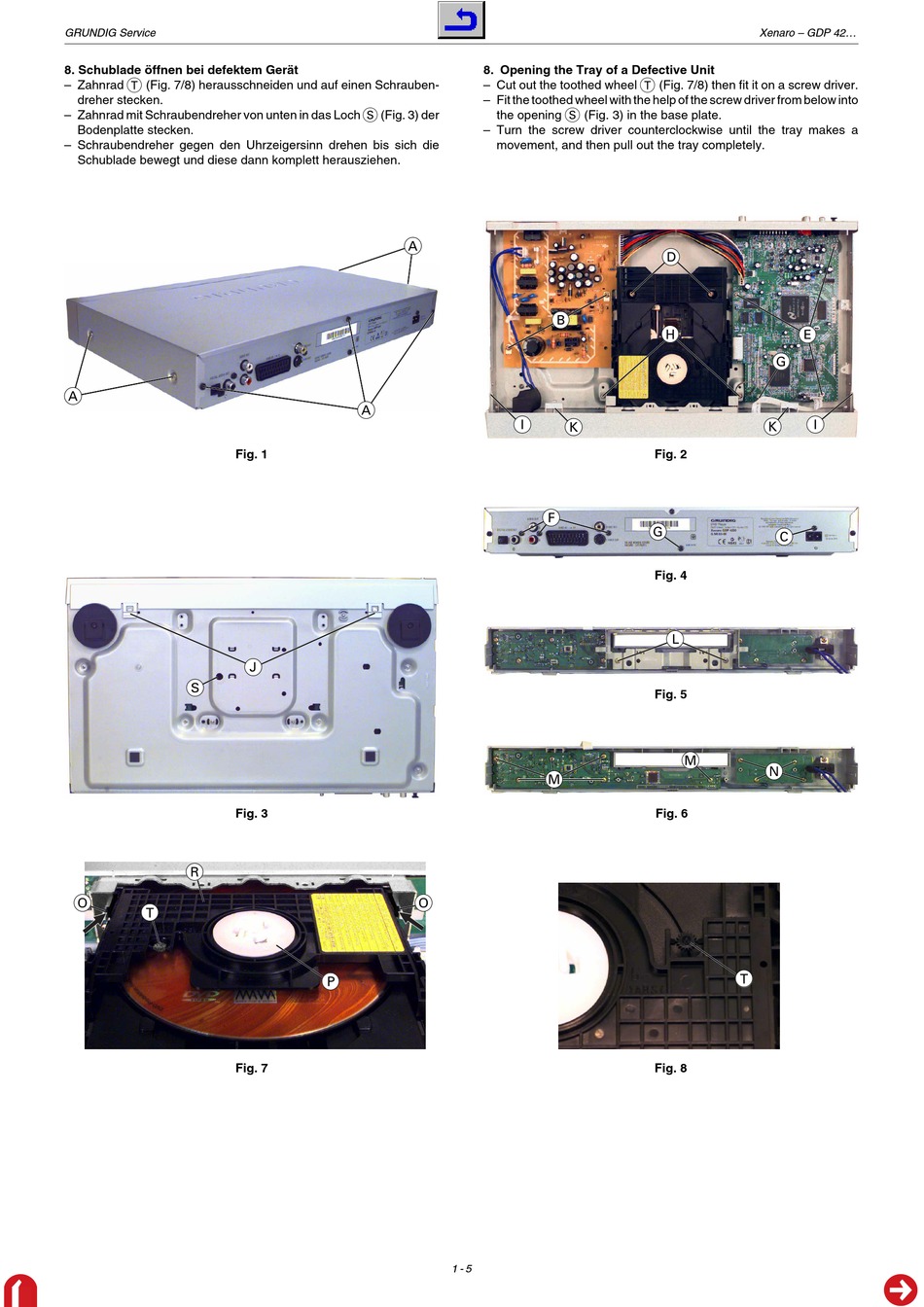

8. Schublade öffnen bei defektem Gerät
T
– Zahnrad
(Fig. 7/8) herausschneiden und auf einen Schrauben-
dreher stecken.
– Zahnrad mit Schraubendreher von unten in das Loch
Bodenplatte stecken.
– Schraubendreher gegen den Uhrzeigersinn drehen bis sich die
Schublade bewegt und diese dann komplett herausziehen.
A
Fig. 1
S
Fig. 3
R
O
T
Fig. 7
S
(Fig. 3) der
A
A
J
O
P
8. Opening the Tray of a Defective Unit
– Cut out the toothed wheel
– Fit the toothed wheel with the help of the screw driver from below into
S
the opening
(Fig. 3) in the base plate.
– Turn the screw driver counterclockwise until the tray makes a
movement, and then pull out the tray completely.
B
I
K
F
M
1 - 5
Xenaro – GDP 42...
T
(Fig. 7/8) then fit it on a screw driver.
D
H
E
G
I
K
Fig. 2
G
C
Fig. 4
L
Fig. 5
M
N
Fig. 6
T
Fig. 8
