2.11. Einstellung des Betriebsmodus desAusgangskanals auf monostabilen Modus.
Um den Betriebsmodus des Kanals auf monostabil einzustellen, drücken Sie die Taste des ausgewählten Kanals C1/C2 und
halten gedrückt. Es leuchten die rote LED C1/C2 sowie die gelbe LED, die den aktuell eingestellten Betriebsmodus des Kanals
anzeigt, auf. Stellen Sie den monostabilen Betriebsmodus ein, der mit der gelben LED mit Beschreibung MONO angezeigt
wird, indem Sie mehrmals die Taste C1/C2 drücken. Für Bestätigung erneut die Taste C1/C2 drücken und gedrückt halten. Die
LED mit der Beschreibung MONO erlischt und kurz danach beginnt zu blinken. Es ist die gewünschte Anzahl der Blinksignale
abzuzählen, dabei die Taste C1/C2 gedrückt zu halten, und danach die Taste C1/C2 loszulassen. Die abgezählte Anzahl der
Impulse der LED MONO steht für Einschaltzeit des Kanals in Sekunden bzw. Minuten, wenn nach Loslassen der Taste beim
Blinken der LED C1/C2 kurz die Taste C1/C2 gedrückt wird. Um die Einschaltzeit 0,5 s einzustellen, lassen Sie die Taste C1/C2
noch vor dem ersten Blinkimpuls der gelben LED mit der Beschreibung MONO.
1
DIE TASTE C1/C2 DRÜCKEN
5
DIE LED MONO
ERLISCHT KURZ...
LOSSLASSEN DER TASTE
6a
C1/C2 HAT PROGRAMMIERUNG
DER ZEIT 0,5 s ZU FOLGE

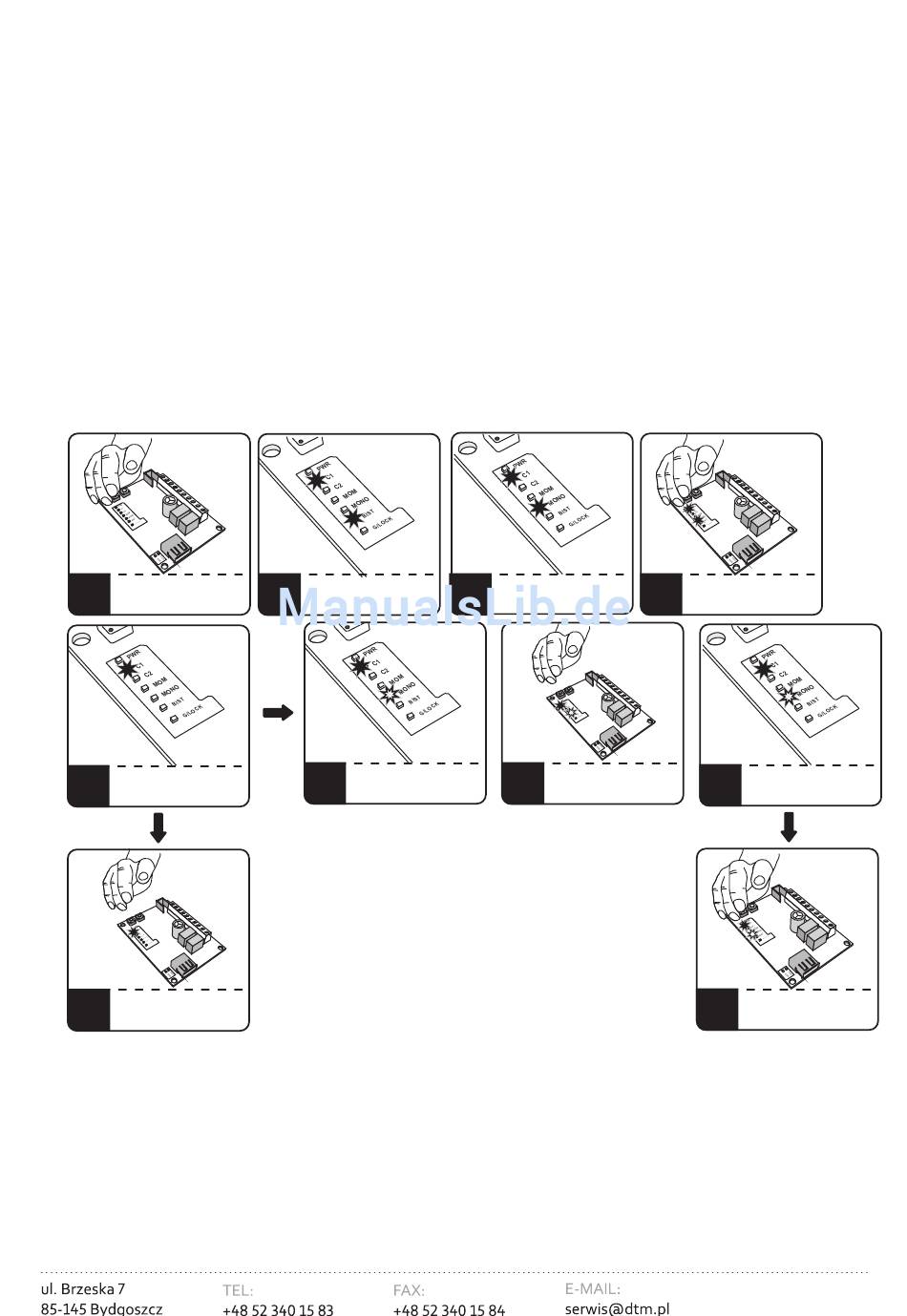

Abb.13. Einstellung des monostabilen Modus.
DTM System
spółka z ograniczoną odpowiedzialnością spółka komandytowa
2
DIE LEDS C1/C2
+ MOM / MONO / BIST
LEUCHTEN AUF
DIE LED MONO BEGINNT
6b
ZU BLINKEN GLEICHZEITIG
WIRD DIE ANZAHL DER
SEKUNDEN/MINUTEN ABGEZÄHL
3
DIE LED MONO DURCH
DRÜCKEN C1/C2
AUFLEUCHTEN
DER ABZÄHLUNG DER
7
GEWÜNSCHTEN ZEIT IN
SEKUNDEN DIE TASTE C1/C2
LOSLASSEN
4
ERNEUT DIE TASTE
C1/C2 DRÜCKEN UND
GEDRÜCKT HALTEN
DIE LED MONO BEGINNT
8
ZU BLINKEN UND
ANSCHLIESSEND
ERLISCHT
DRÜCKEN C1/C2 BEIM
9
BLINKEN MONO HAT DIE
EINSTELLUNG DER ZEIT
IN MINUTEN ZU FOLGE.
