HINWEIS
Der Verriegelungsmechanismus der Handzange besitzt eine Ratsche, die beim Schlie-
ßen der Handgriffe hörbare "Klicks" ergibt. Beim letzten "Klick" wird der Verriegelungs-
mechanismus ausgelöst und die Handzange kann wieder geöffnet werden. Zum Not-
entriegeln muss der Hebel des Verriegelungsmechanismus betätigt werden.

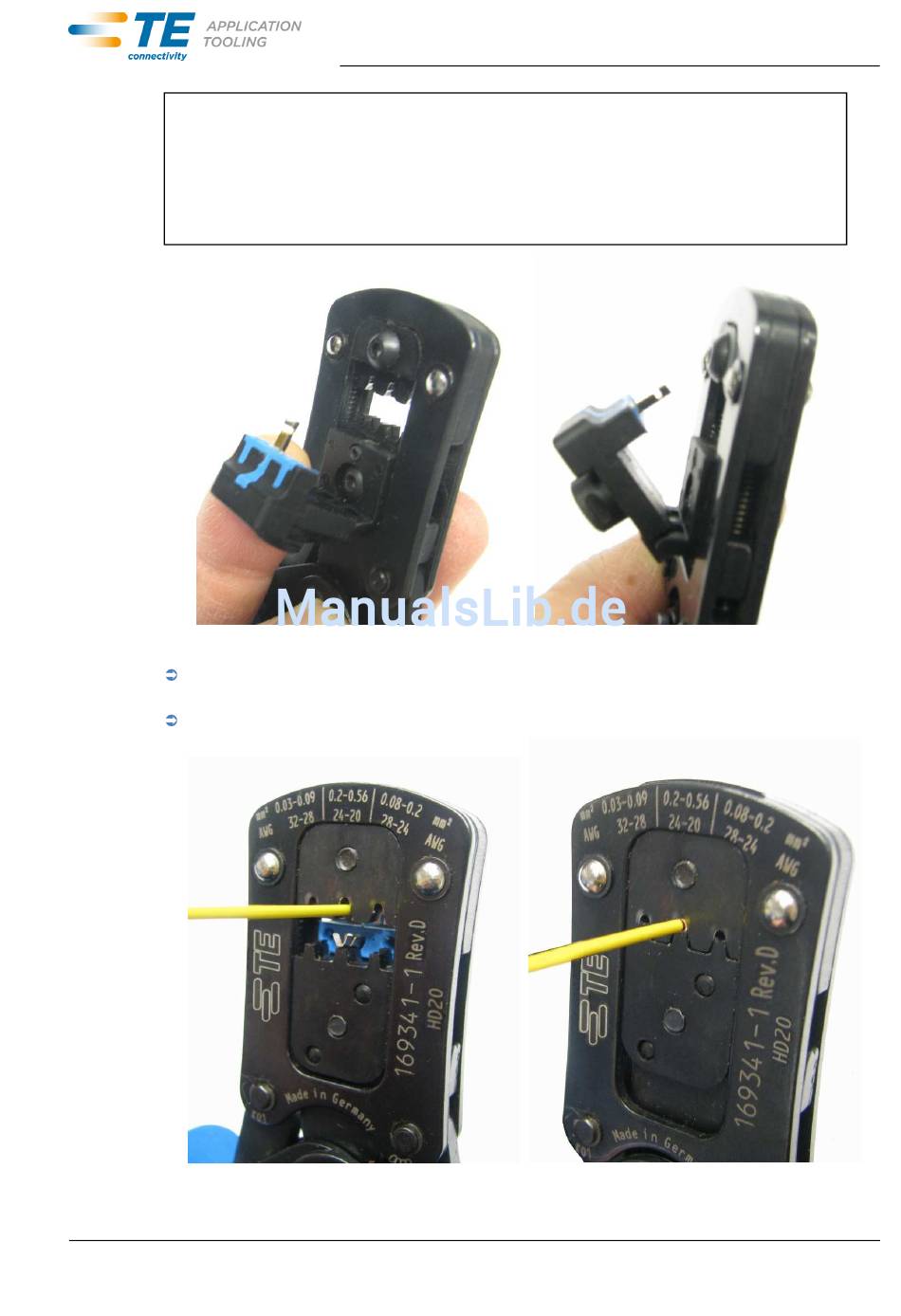

Abb. 2 :
Kontakt positionieren
Fügen Sie den Kontakt, mit den Isolationsflanken nach oben, bis zum Anschlag in die ge-
wünschte Öffnung des Klapppositionierers ein.
Schließen Sie nun den Klapppositionierer.
Abb. 3 :
Abisolierte Leitung in das Crimpnest bis zum Isolationsanschlag einführen (links), Handzange
schließen und Crimpen (rechts).
Mini-CERTILOK Handzange HD20
TE PN 169341-1
Seite 5 - 7
Betriebsanleitung
411-19138 Rev.C
