Ruhedruck und Anschlussdruck messen

Gefahr
CO-Bildung als Folge falscher Brennereinstel-
lung kann schwerwiegende Gesundheitsgefähr-
dungen nach sich ziehen.
Vor und nach Arbeiten an Gasgeräten den CO-
Gehalt messen.
Betrieb mit Flüssiggas
Flüssiggastank bei Erstinbetriebnahme/Austausch
zweimal spülen. Tank und Gas-Anschlussleitung nach
dem Spülen gründlich entlüften.

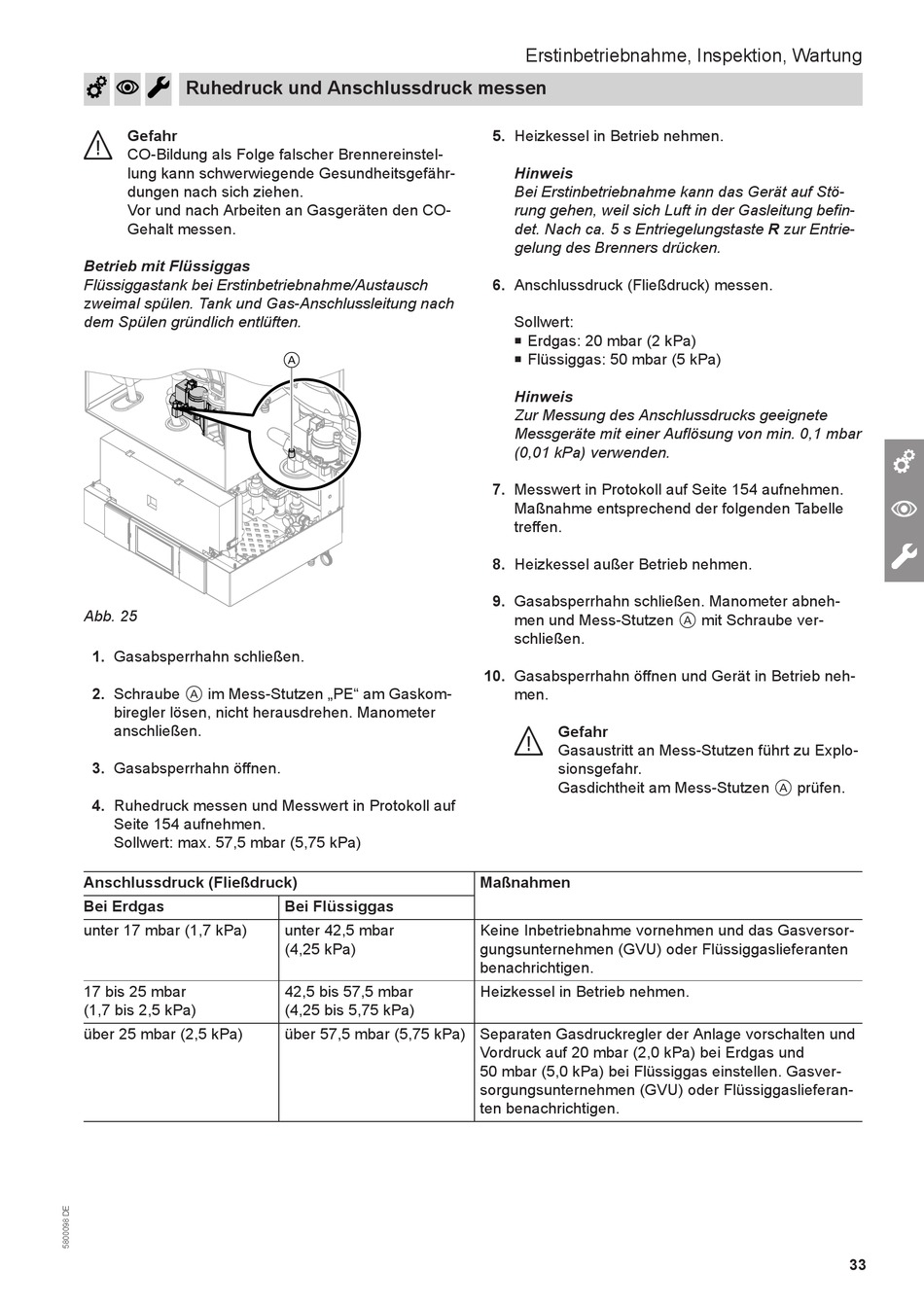

Abb. 25
01. Gasabsperrhahn schließen.
02. Schraube im Mess-Stutzen „PE" am Gaskom-
A
biregler lösen, nicht herausdrehen. Manometer
anschließen.
03. Gasabsperrhahn öffnen.
04. Ruhedruck messen und Messwert in Protokoll auf
Seite 154 aufnehmen.
Sollwert: max. 57,5 mbar (5,75 kPa)
Anschlussdruck (Fließdruck)
Bei Erdgas
unter 17 mbar (1,7 kPa)
17 bis 25 mbar
(1,7 bis 2,5 kPa)
über 25 mbar (2,5 kPa)
A
Bei Flüssiggas
unter 42,5 mbar
(4,25 kPa)
42,5 bis 57,5 mbar
(4,25 bis 5,75 kPa)
über 57,5 mbar (5,75 kPa) Separaten Gasdruckregler der Anlage vorschalten und
Erstinbetriebnahme, Inspektion, Wartung
05. Heizkessel in Betrieb nehmen.
Hinweis
Bei Erstinbetriebnahme kann das Gerät auf Stö-
rung gehen, weil sich Luft in der Gasleitung befin-
det. Nach ca. 5 s Entriegelungstaste R zur Entrie-
gelung des Brenners drücken.
06. Anschlussdruck (Fließdruck) messen.
Sollwert:
■ Erdgas: 20 mbar (2 kPa)
Flüssiggas: 50 mbar (5 kPa)
■
Hinweis
Zur Messung des Anschlussdrucks geeignete
Messgeräte mit einer Auflösung von min. 0,1 mbar
(0,01 kPa) verwenden.
07. Messwert in Protokoll auf Seite 154 aufnehmen.
Maßnahme entsprechend der folgenden Tabelle
treffen.
08. Heizkessel außer Betrieb nehmen.
09. Gasabsperrhahn schließen. Manometer abneh-
men und Mess-Stutzen
schließen.
10. Gasabsperrhahn öffnen und Gerät in Betrieb neh-
men.
Gefahr
Gasaustritt an Mess-Stutzen führt zu Explo-
sionsgefahr.
Gasdichtheit am Mess-Stutzen
Maßnahmen
Keine Inbetriebnahme vornehmen und das Gasversor-
gungsunternehmen (GVU) oder Flüssiggaslieferanten
benachrichtigen.
Heizkessel in Betrieb nehmen.
Vordruck auf 20 mbar (2,0 kPa) bei Erdgas und
50 mbar (5,0 kPa) bei Flüssiggas einstellen. Gasver-
sorgungsunternehmen (GVU) oder Flüssiggaslieferan-
ten benachrichtigen.
mit Schraube ver-
A
prüfen.
A
33
