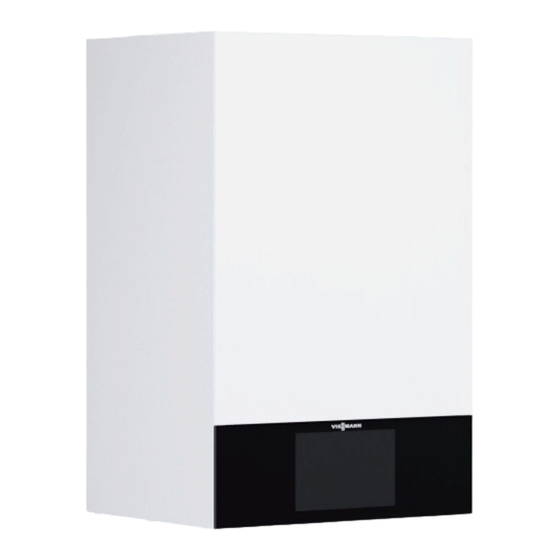

Viessmann VITODENS 300-W Montageanleitung
Gas-brennwertkessel als wandgerät erdgas- und flüssiggas-ausführung
Vorschau ausblenden
Andere Handbücher für VITODENS 300-W:
- Montageanleitung (164 Seiten) ,
- Serviceanleitung (156 Seiten) ,
- Montage- und serviceanleitung (140 Seiten)
Verwandte Anleitungen für Viessmann VITODENS 300-W
Inhaltszusammenfassung für Viessmann VITODENS 300-W

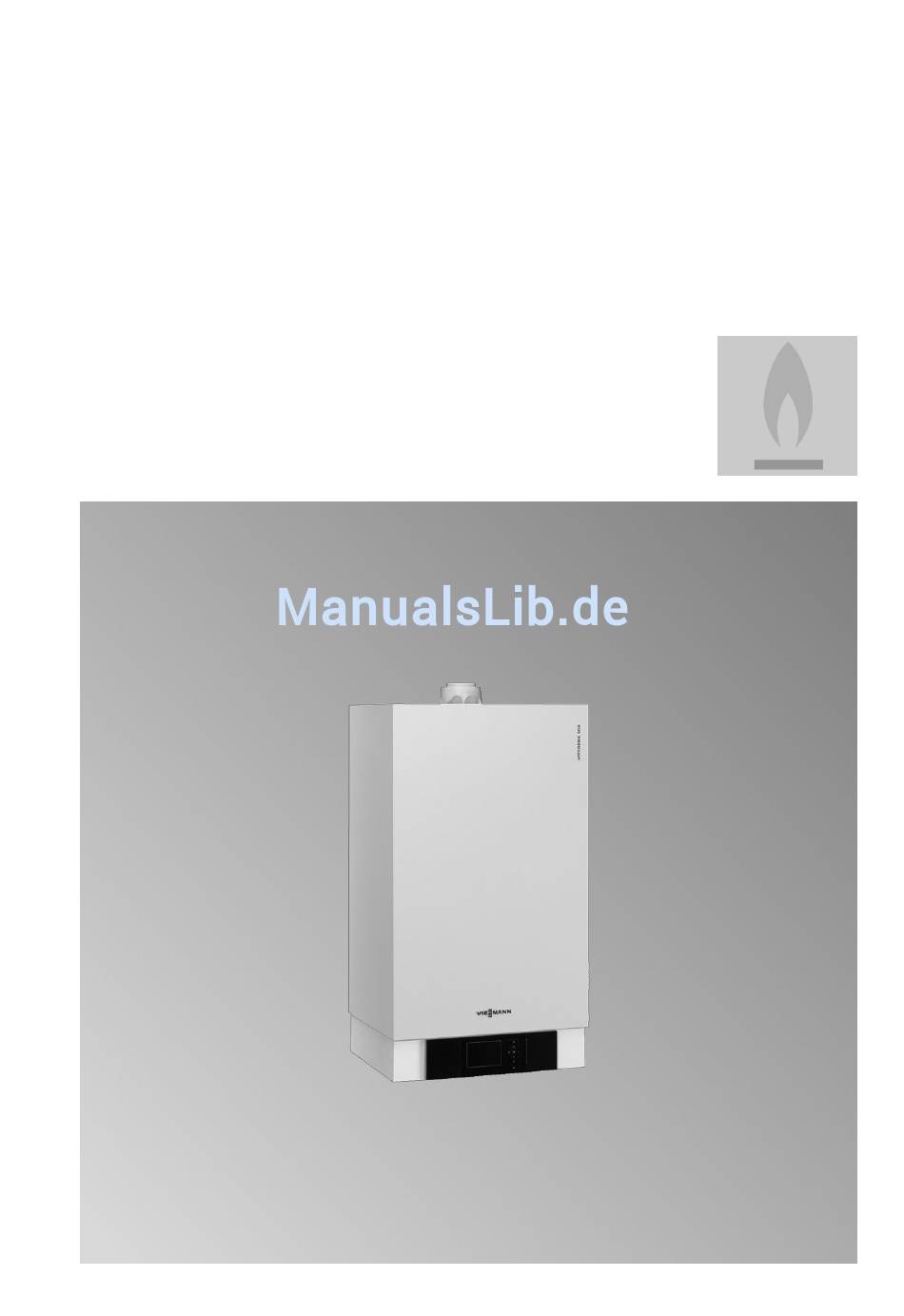

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 300-W Typ B3HA, 1,9 bis 35,0 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 300-W Nach Montage entsorgen! 5606 111 11/2011...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation....................Montagevorbereitung................... ■ Vorbereitungen zur Montage des Heizkessels..........Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................Kondenswasseranschluss und Ablauf Sicherheitsventil........Gasanschluss....................... 10 Regelungsgehäuse öffnen................... 10 Elektrische Anschlüsse..................12 ■ Umwälzpumpe an Stecker sK................13 ■ Externe Anforderung über Schaltkontakt............13 ■... -
Seite 4: Produktinformation
Vorgerichtet für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Der Vitodens 300-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken. - Seite 5 Montagevorbereitung (Fortsetzung) Bauseitige Vorbereitung der Gas-, Wasser- und Elektroanschlüsse siehe Montageanleitung Montagehilfe oder Montagerahmen. A B C D EF A Heizungsvorlauf Rp¾ F Befüllung/Entleerung B Speichervorlauf G¾ G Bereich für elektrische Leitungen C Gasanschluss Rp½ H Maß bei Aufstellung mit unterge- D Speicherrücklauf G¾...
- Seite 6 Montagevorbereitung (Fortsetzung) Nenn-Wärmeleistungsbe- 1,9 - 11 1,9 - 19 4,0 - 26 4,0 - 35 reich Hinweis Der Heizkessel (Schutzart IP X4 D) ist für den Einbau in Nassräume im Schutz- bereich 1 gemäß DIN VDE 0100 zuge- lassen, falls das Auftreten von Strahl- wasser ausgeschlossen ist.
-
Seite 7: Heizkessel Anbauen Und Anschlüsse Montieren
Heizkessel anbauen und Anschlüsse montieren Hinweis Schnellentlüfter A und Anschluss-Stück B (26 und 35 kW) sind am Zugriffschutz befestigt. 11+19 kW 26+35 kW... -
Seite 8: Abgasanschluss
Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) A B C D EF A Heizungsvorlauf D Speicherrücklauf B Speichervorlauf E Heizungsrücklauf C Gasanschluss F Befüllung/Entleerung Hinweis Vitodens 300-W in allen drei Achsen senkrecht bzw. waagerecht ausrichten. Abgasanschluss Abgas-Zuluftleitung anschließen. Montageanleitung Abgassys- tem. -
Seite 9: Kondenswasseranschluss Und Ablauf Sicherheitsventil
Hinweis Die den Technischen Unterlagen beilie- genden Aufkleber „Zertifizierung Abgas- system“ und „Bautechnische Einheit“ dürfen nur in Verbindung mit dem Viessmann-Abgassystem der Firma Skoberne verwendet werden. Kondenswasseranschluss und Ablauf Sicherheitsventil Kondenswasserleitung A und Ablauf Sicherheitsventil B mit Gefälle und Rohrbelüftung an das Abwassernetz... -
Seite 10: Gasanschluss
Gasanschluss 2. Dichtheitsprüfung durchführen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Lecksuchmittel mit ungeeigneten Inhaltsstoffen (z.B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gasarmatur. - Seite 11 Regelungsgehäuse öffnen (Fortsetzung) 2. 2x...
-
Seite 12: Elektrische Anschlüsse
Elektrische Anschlüsse A KM-BUS-Verbindung Heizkreis- B Funkuhrempfänger pumpe... -
Seite 13: Umwälzpumpe An Stecker Sk
Elektrische Anschlüsse (Fortsetzung) Anschlüsse an Stecker 230 V~ aVG KM-BUS-Teilnehmer (Zubehör) sK Umwälzpumpe, wahlweise ■ Fernbedienung Vitotrol 200A anschließbar: oder 300A ■ Zirkulationspumpe ■ Vitocom 100 ■ Externe Heizkreispumpe ■ Erweiterungssatz für einen ■ Umwälzpumpe zur Speicherbe- Heizkreis mit Mischer heizung ■... -
Seite 14: Externe Anforderung Über 0 - 10 V-Eingang
Elektrische Anschlüsse (Fortsetzung) Anschluss Der externe Anschluss muss potenzialfrei sein. Achtung Nicht potenzialfreie Kontakte füh- ren zu Kurz- oder Phasen- schluss. Stecker lH Erweiterung EA1 A Potenzialfreier Kontakt A Potenzialfreier Kontakt B Erweiterung EA1 Bei geschlossenem Kontakt wird der Brenner lastabhängig betrieben. Das Kessel- wasser wird auf den in Codieradresse „9b“... -
Seite 15: Externes Sperren Über Schaltkontakt
Elektrische Anschlüsse (Fortsetzung) 0 – 1 V ≙ Keine Vorgabe für Kessel- Zwischen Spannungsausgang und dem Schutzleiter der bauseitigen Span- wassertemperatur-Sollwert ≙ Sollwert 10 °C nungsquelle muss eine galvanische Trennung sichergestellt sein. ≙ Sollwert 100 °C 10 V [{{] fÖ 0-10V Ö... -
Seite 16: Außentemperatursensor
Elektrische Anschlüsse (Fortsetzung) Stecker lH Erweiterung EA1 A Potenzialfreier Kontakt A Potenzialfreier Kontakt B Erweiterung EA1 Bei geschlossenem Kontakt wird der Brenner ausgeschaltet. Die Heizkreispumpe und Umwälzpumpe zur Speicherbeheizung werden entsprechend der eingestellten Codierung (siehe folgende Tabelle „Codierungen“) geschaltet. Achtung Während der Sperre besteht kein Frostschutz der Heizungsanlage. -
Seite 17: Netzanschluss Zubehör An Stecker Lh
Elektrische Anschlüsse (Fortsetzung) Anbauort für Außentemperatursen- ■ Nicht unmittelbar unter Balkon oder Dachrinne ■ Nicht einputzen ■ Nord-oder Nordwestwand, 2 bis 2,5 m über dem Boden, bei mehrge- Anschluss Außentemperatursensor schossigen Gebäuden in der oberen Hälfte des 2. Geschosses 2-adrige Leitung, max. 35 m Länge bei ■... - Seite 18 Elektrische Anschlüsse (Fortsetzung) Anschluss von Zubehörteilen Netzanschluss aller Zubehöre über Kesselregelung Zubehöre teilweise mit direktem Netzanschluss A Regelung des Heizkessels D Erweiterung AM1, Erweiterung EA1 und/oder Solarregelungsmodul, B Erweiterungssatz für Heizkreis mit Mischer M2 Typ SM1 C Erweiterungssatz für Heizkreis mit E Netzschalter Mischer M3 Fließt zu den angeschlossenen Aktoren...
-
Seite 19: Netzanschluss Fö
Elektrische Anschlüsse (Fortsetzung) Netzanschluss fÖ Gefahr ■ In der Netzzuleitung muss eine Trenn- Falsche Adernzuordnung kann vorrichtung vorhanden sein, die zu schweren Verletzungen und gleichzeitig alle nicht geerdeten Leiter Schäden am Gerät führen. mit min. 3 mm Kontaktöffnungsweite Adern „L1“ und „N“ nicht vertau- vom Netz trennt. -
Seite 20: Funk-Zubehör Montieren
Elektrische Anschlüsse (Fortsetzung) Funk-Zubehör montieren Außentemperatursensor RF 1. Außentemperatursensor RF für Inbe- triebnahme vorbereiten: Außentemperatursensor RF aus der Verpackung nehmen und mit der Vor- derseite zu einer Lichtquelle aufstel- len, damit die interne Spannungsver- sorgung aufgebaut wird. Der Vor- gang dauert ca. 15 min. 2. - Seite 21 Elektrische Anschlüsse (Fortsetzung) Funk-Repeater (Zubehör) 1. Funk-Repeater A in der Nähe einer Steckdose befestigen. Zur Verstärkung des Funksignals zwi- schen der Funk-Basis im Heizkessel und Hinweis dem Außentemperatursensor RF und DIP-Schalter an der Rückseite nicht den Funk-Fernbedienungen. verstellen. (Richtige Stellung siehe Servicean- Hinweis leitung.) Erforderlich, falls durch bauliche Gege-...
-
Seite 22: Anschlussleitungen Verlegen
Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Falls Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die max. zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse F Leitungsdichtung für Netzleitung B 230 V-Anschlüsse Bei größeren Leitungsquerschnitten (bis 714 mm) vorhandene Lei-... -
Seite 23: Regelungsgehäuse Schließen
Regelungsgehäuse schließen Hinweis Montageanleitung Wandmonta- Die Bedieneinheit kann auch in einen gesockel Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. -
Seite 24: Vorderblech Anbauen
Vorderblech anbauen Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben. Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulie- rung siehe Serviceanleitung. - Seite 28 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
