Abus TVIP11561 Kurzanleitung
Wlan 1080p innenkamera mit alarmfunktion
Verwandte Anleitungen für Abus TVIP11561
Inhaltszusammenfassung für Abus TVIP11561

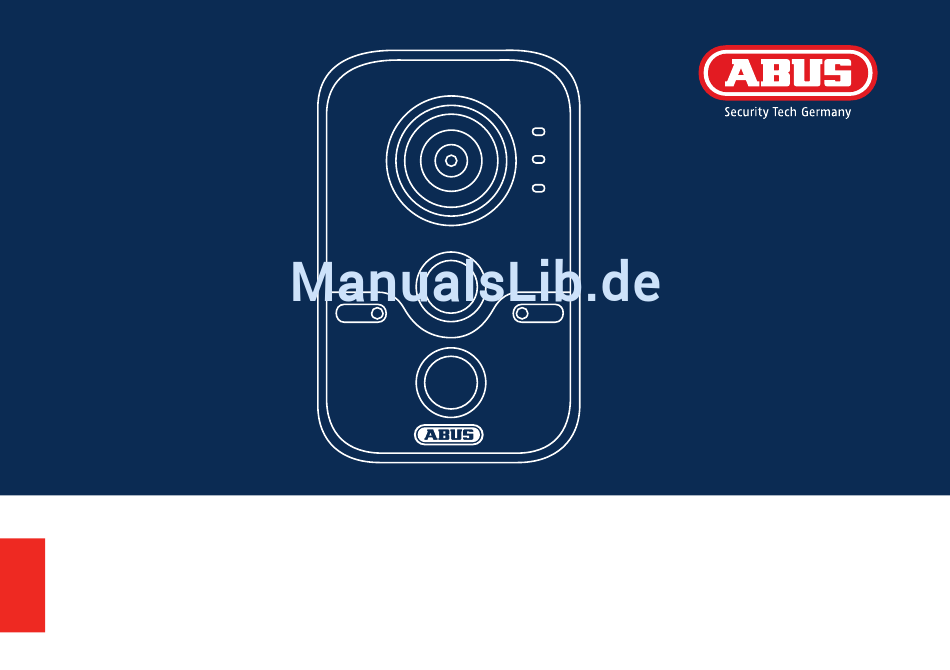

- Seite 1 WLAN 1080p Innenkamera mit Alarmfunktion: TVIP11561 Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera. Detaillierte Informationen erhalten Sie in der Bedienungsanleitung. Diese können Sie über den IP Installer oder über die Homepage abus.com herunterladen.
- Seite 3 Richtlinien. Die Konformität wurde nachgewiesen, die entsprechen- den Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY. Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese...
-
Seite 4: Inhaltsverzeichnis
Deutsch Nederlands Lieferumfang ......6 Leveringsomvang ......45 Warnhinweise ......7 Waarschuwingen ......46 Übersicht ......8 Overzicht ......47 Netzwerkeinbindung ......10 Netwerkverbinding ......49 Hardwareinstallation ......16 Hardware-installatie ......55 English Dansk Scope of delivery ......19 Leveringsomfang ...... - Seite 5 Polski Zakres dostawy ......84 Wskazówki ostrzegawcze ......85 Przegląd ......86 Integracja z siecią ......88 Instalacja sprzętu ......94 Italiano Dotazione ......97 Avvertenze ......98 Panoramica ......99 Collegamento in rete ......101 Installazione dell’hardware ......107 Español Volumen de entrega ......
-
Seite 6: Lieferumfang
Lieferumfang WLAN 1080p Innenkamera mit Alarmfunktion • Kamerahalterung EU, AU, UK • Netzteil (inkl. EU, AU, UK) • 1 m Netzwerkkabel • Befestigungsmaterial • Kurzanleitung • CD Quick Guide Software Deutsch... -
Seite 7: Warnhinweise
Warnhinweise Achten Sie auf eine unterbrechungs- Halten Sie starke Magnetfelder freie Stromversorgung bei Betrieb von der Netzwerkkamera fern. mit permanenter Spannungsquelle. Betreiben Sie die Netzwerkkamera Halten Sie Flüssigkeiten nur mit einer geeigneten von der Kamera fern. Spannungsquelle. Betreiben Sie die Netzwerkkamera Achten Sie darauf, dass die Netz- nur unter den vom Hersteller emp- werkkamera sicher montiert ist. -
Seite 8: Übersicht
Übersicht mircoSD Kartenslot Status LEDs Objektiv PIR-Passiv Infrarot Sensor Lichtsensor für Tag-/ Mikrofon Nachtumschaltung IR LED Deutsch... - Seite 9 Alarmein- und ausgang Links: Eingang Mitte: Masse LAN (PoE-fähig) Rechts: Ausgang WPS-/Reset-Taste 12 V DC Stromanschluss Deutsch...
-
Seite 10: Netzwerkeinbindung
Netzwerkeinbindung Es gibt 3 Möglichkeiten der Netzwerkeinrichtung: Variante 1: Direkter Anschluss der Netzwerkkamera an einen PC/Laptop • Verwenden Sie das beiliegende Netzwerkkabel um Kamera und PC/Laptop miteinander zu verbinden. • Schließen Sie die Spannungsversorgung der Netzwerkkamera an. Die Netzwerkkamera erkennt automatisch, ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. - Seite 11 Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch • Verbinden Sie Ihren PC/Laptop mit dem Router/Switch. • Verbinden Sie die Netzwerkkamera mit dem Router/Switch. • Schließen Sie die Spannungsversorgung der Netzwerkkamera an. • Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische IP-Adressen Vergabe durch den Router) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse automatisch beziehen“.
- Seite 12 Variante 3: WLAN Einrichtung per WPS • Schließen Sie die Spannungsversorgung der Netzwerkkamera an. • Drücken Sie die WPS Taste an Ihrem Router. • Drücken Sie innerhalb von 2 Minuten die WPS Taste für ca. 10 Sekunden an der Netzwerkkamera. •...
- Seite 13 Automatische Portfreigaben mit „UPnP“ aktivieren Fritz!Box: D-Link: Netgear: • Rufen Sie die Benutzeroberfläche der • Klicken Sie im Hauptmenu des • Klicken Sie im Hauptmenu der Fritz!Box auf. Router-Menus auf den Punkt Browseroberfläche unter „Erweitert“. „Erweitert“ auf UPnP. • Klicken Sie auf „Einstellungen“. •...
- Seite 14 ABUS IP Installers. • Sie finden das Programm auf der beiliegenden CD-Rom oder auf unserer Homepage abus.com. Installieren Sie das Programm auf Ihrem PC-System und führen Sie es aus. • Nach dem Start des Assistenen sucht der IP-Installer nach allen angeschlossenen Netzwerkkameras und Videoservern in Ihrem Netzwerk.
- Seite 15 Passwortvergabe • Ab Werk ist kein Administrator-Passwort vergeben. Der Administrator-Benutzername „installer“ ist ab Werk vorgegeben. • Geben Sie zuerst ein Passwort ein, das den angegebenen Anforderungen entspricht, und bestätigen Sie dieses. Anschließend klicken Sie auf „Speichern“. • Die Weboberfläche der Kamera wird anschließend automatisch dargestellt.
-
Seite 16: Hardwareinstallation
Hardwareinstallation 44 mm Es ist wahlweise eine freistehende Platzierung oder eine Wandmontage möglich. Deutsch...
