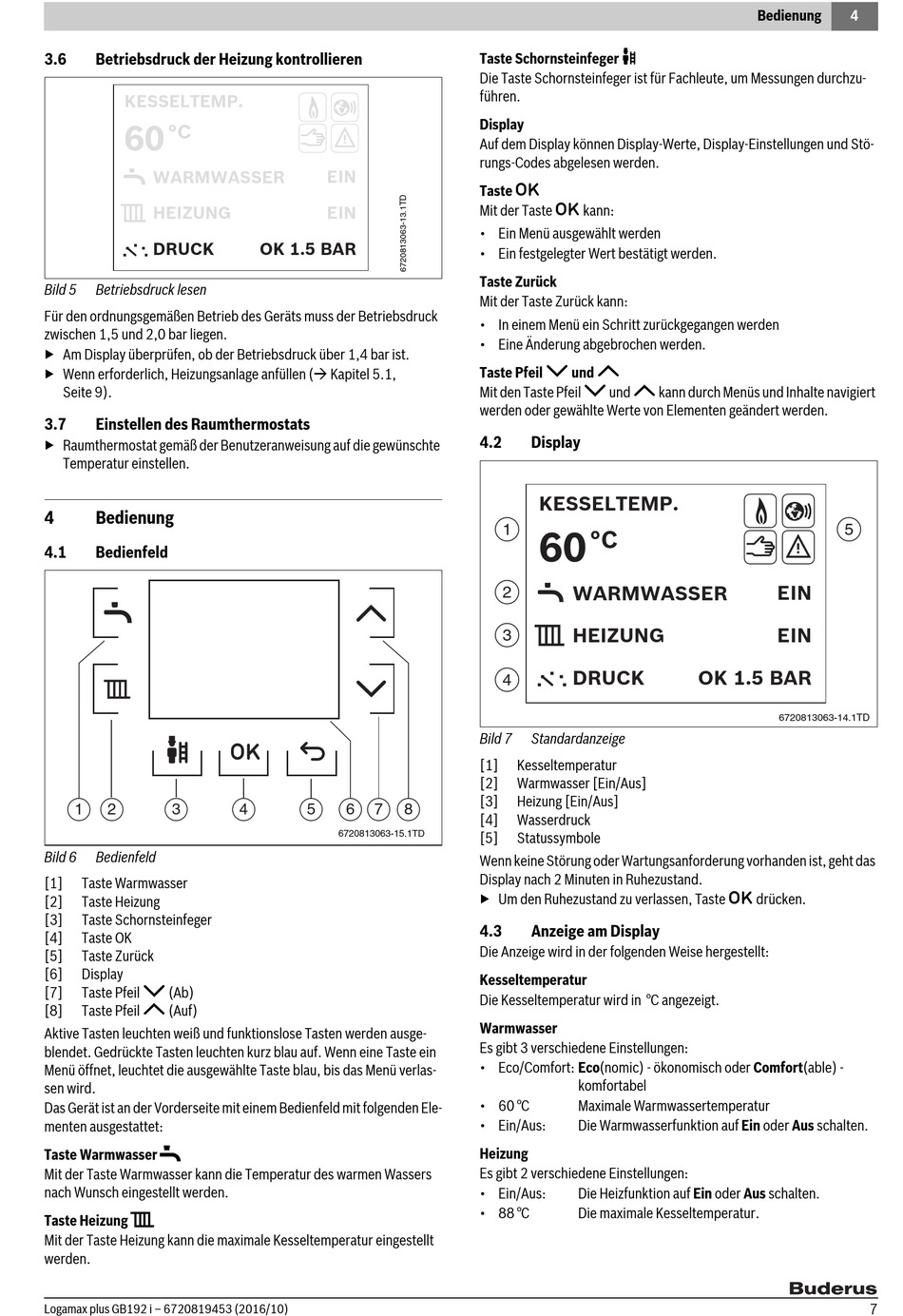

3.6

Betriebsdruck der Heizung kontrollieren

KESSELTEMP.
60
°C
WARMWASSER
HEIZUNG
DRUCK
Bild 5 Betriebsdruck lesen
Für den ordnungsgemäßen Betrieb des Geräts muss der Betriebsdruck
zwischen 1,5 und 2,0 bar liegen.
▶ Am Display überprüfen, ob der Betriebsdruck über 1,4 bar ist.
▶ Wenn erforderlich, Heizungsanlage anfüllen ( Kapitel 5.1,
Seite 9).
3.7

Einstellen des Raumthermostats

▶ Raumthermostat gemäß der Benutzeranweisung auf die gewünschte
Temperatur einstellen.
4

Bedienung

4.1

Bedienfeld

1 2 3
Bild 6 Bedienfeld
[1] Taste Warmwasser
[2] Taste Heizung
[3] Taste Schornsteinfeger
[4] Taste OK
[5] Taste Zurück
[6]

Display

[7] Taste Pfeil (Ab)
[8] Taste Pfeil (Auf)
Aktive Tasten leuchten weiß und funktionslose Tasten werden ausge-
blendet. Gedrückte Tasten leuchten kurz blau auf. Wenn eine Taste ein
Menü öffnet, leuchtet die ausgewählte Taste blau, bis das Menü verlas-
sen wird.
Das Gerät ist an der Vorderseite mit einem Bedienfeld mit folgenden Ele-
menten ausgestattet:
*
Taste Warmwasser
Mit der Taste Warmwasser kann die Temperatur des warmen Wassers
nach Wunsch eingestellt werden.
(
Taste Heizung
Mit der Taste Heizung kann die maximale Kesseltemperatur eingestellt
werden.
Logamax plus GB192 i – 6720819453 (2016/10)
EIN
EIN
OK 1.5 BAR
4 5 6 7 8
6720813063-15.1TD
Taste Schornsteinfeger
Die Taste Schornsteinfeger ist für Fachleute, um Messungen durchzu-
führen.
Display
Auf dem Display können Display-Werte, Display-Einstellungen und Stö-
rungs-Codes abgelesen werden.
Taste
Mit der Taste kann:
• Ein Menü ausgewählt werden
• Ein festgelegter Wert bestätigt werden.
Taste Zurück
Mit der Taste Zurück kann:
• In einem Menü ein Schritt zurückgegangen werden
• Eine Änderung abgebrochen werden.
Taste Pfeil und
Mit den Taste Pfeil und
werden oder gewählte Werte von Elementen geändert werden.
4.2 Display
KESSELTEMP.
1 60
°C
WARMWASSER
2
HEIZUNG
3
DRUCK
4
Bild 7 Standardanzeige
[1] Kesseltemperatur
[2] Warmwasser [Ein/Aus]
[3] Heizung [Ein/Aus]
[4] Wasserdruck
[5] Statussymbole
Wenn keine Störung oder Wartungsanforderung vorhanden ist, geht das
Display nach 2 Minuten in Ruhezustand.
▶ Um den Ruhezustand zu verlassen, Taste
4.3

Anzeige am Display

Die Anzeige wird in der folgenden Weise hergestellt:
Kesseltemperatur
Die Kesseltemperatur wird in °C angezeigt.
Warmwasser
Es gibt 3 verschiedene Einstellungen:
• Eco/Comfort: Eco(nomic) - ökonomisch oder Comfort(able) -
komfortabel
• 60 °C Maximale Warmwassertemperatur
• Ein/Aus: Die Warmwasserfunktion auf Ein oder Aus schalten.
Heizung
Es gibt 2 verschiedene Einstellungen:
• Ein/Aus: Die Heizfunktion auf Ein oder Aus schalten.
• 88 °C Die maximale Kesseltemperatur.
Bedienung
kann durch Menüs und Inhalte navigiert
EIN
EIN
OK 1.5 BAR
6720813063-14.1TD
drücken.
4
5
7
