...3 ELEKTRISCHE INSTALLATION

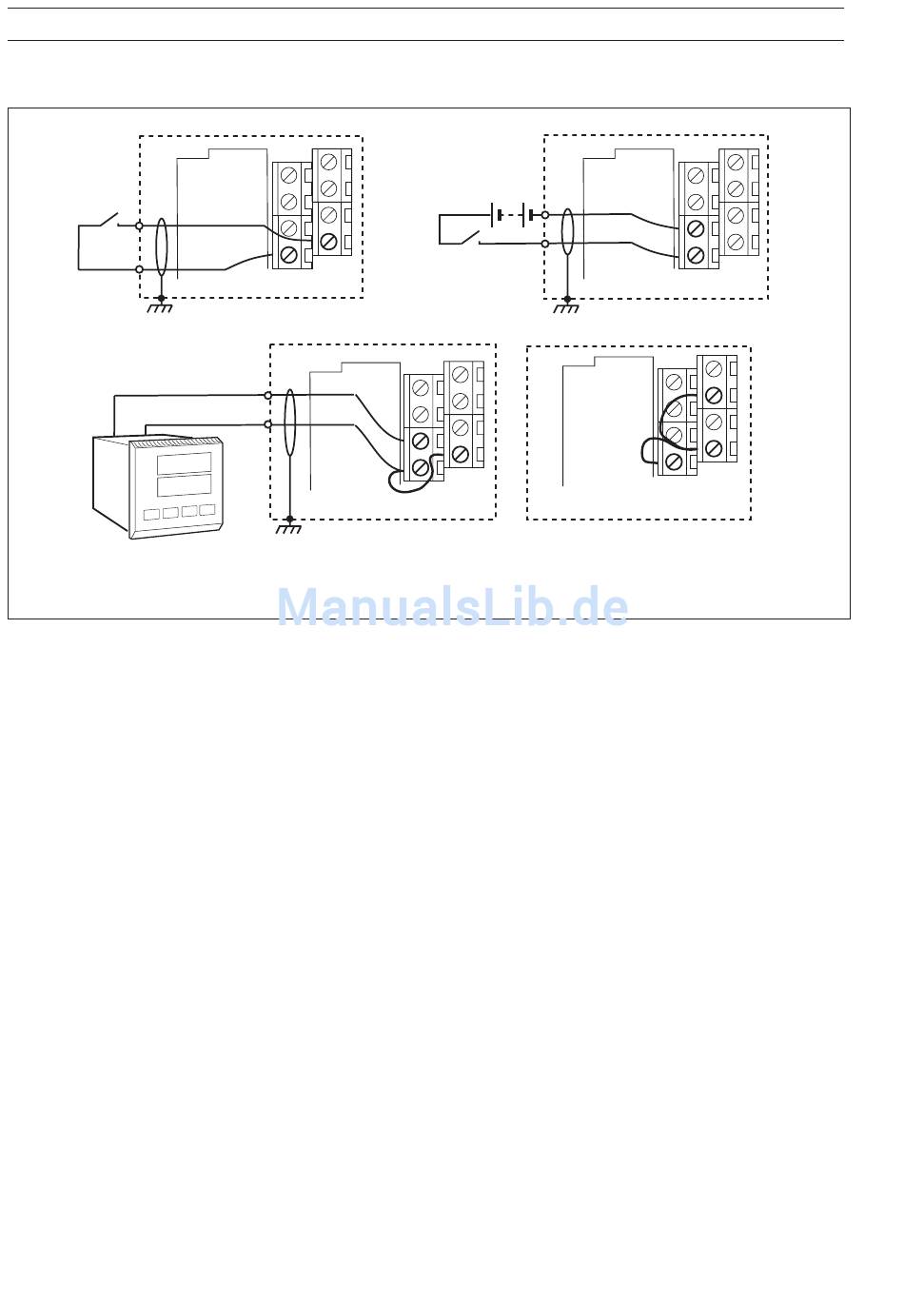

3.4.4 Kontakteingang – Abb. 3.19
Schalter
– +
4 7 .5
5 0 .0
14
EXT I/P +
EXT I/P –
MagMaster Messumformer
Potenzialfreier Kontakt
PLS0V
EXT I/P –
MagMaster Messumformer
Offener Kollektor
(oder Erdungskontakt)
Abb. 3.19 Anschlüsse am Kontakteingang
DC-
Versorgung, 5V
+
Schalter
Spannungssignal oder Logiksignal
EXT I/P +
Alarm bei automatischem Bereichswechsel
PLS0V
EXT I/P –
MagMaster Messumformer
ALARM 2
EXT I/P +
EXT I/P –
MagMaster Messumformer
