ABB MagMaster Bedienungsanleitung Seite 13

...3.3.2 Meßumformer (Alle Ausführungen)
Spulen

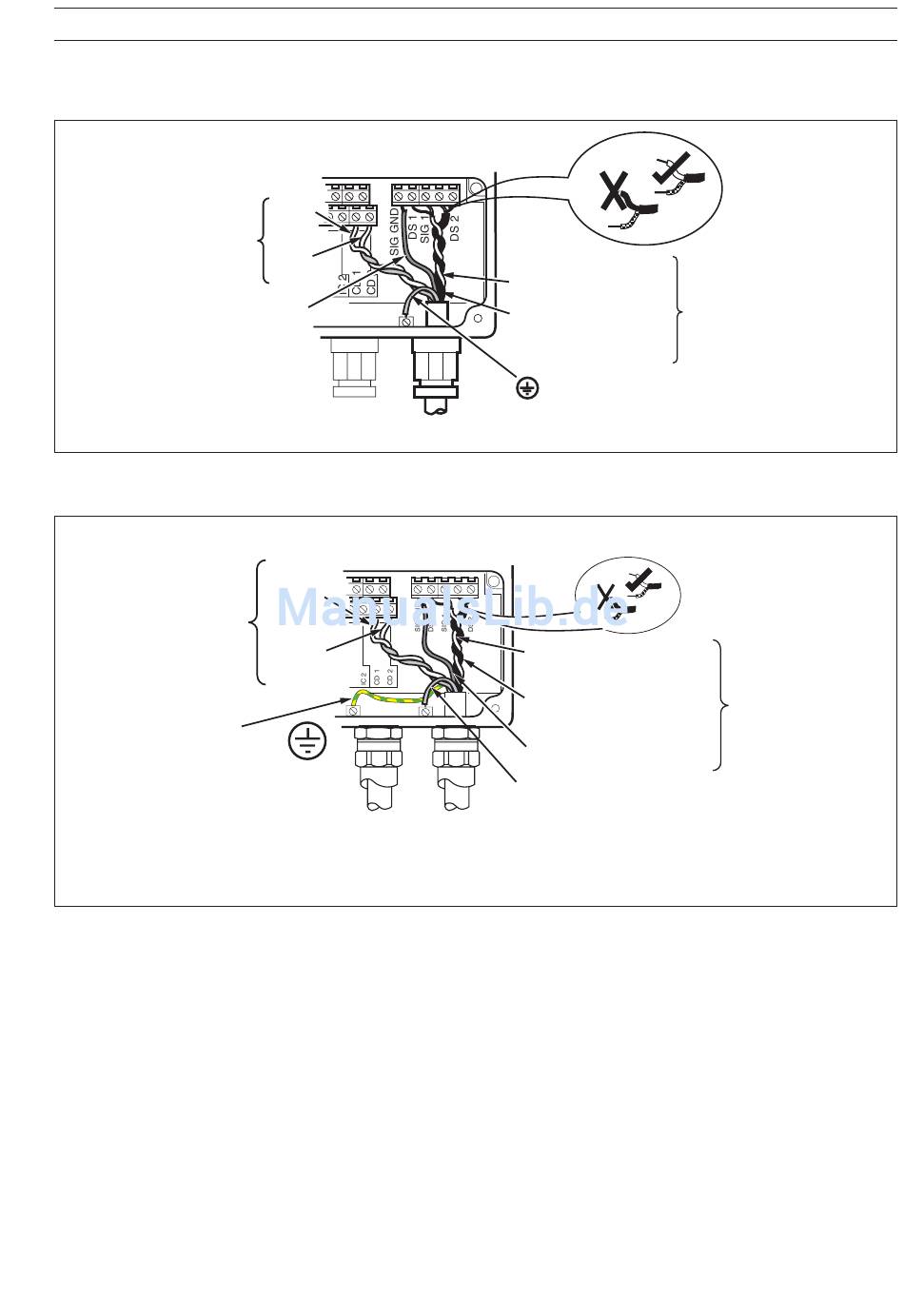

Abb. 3.13 Sensorkabelanschlüsse am Messumformer (externe Ausführung)
Nordamerikanische Verdrahtungstechnik
Spulen-
Anschluss
Masse-
Anschluss
rot
(CD 1)
gelb
(CD 2)
violett
Rot
(CD 1)
Gelb
(CD 2)
Abb. 3.14 Sensorkabelanschlüsse am Messumformer
(Nordamerikanische Verdrahtungstechnik)
3 ELEKTRISCHE INSTALLATION...
Weiße Koaxkabel
Inneres blau (SIG 1)
Schirm (DS 1)
Graues Koaxkabel
Inneres rosa (SIG2)
Schirm (DS 2)
Erdleiter
(Schutzerde)
Koaxialkabel, weiß
Blauer Innenleiter (SIG 1)
Abschirmung (DS 1)
Koaxialkabel, schwarz
Innenleiter, rosa (SIG 2)
Abschirmung (DS 2)
Violett (SIG GND)
Kabelabschirmanschlüsse
Masseleitung (ESCRN)
Signalanschlüsse
Signal-
Anschluss
11
