DAISY II - Kap. 1.2
DAISY II
• Mit der Zentrale können sowohl DCC-Decoder, als auch programmierfähige LocoNet-
Komponenten programmiert werden.
• Als Besonderheit steht ein Ausgang für das Kehrschleifenrelais (Art.-Nr. 61 080) zur
Verfügung. Das Kehrschleifenrelais wird über die Kurzschlusserkennung gesteuert. Tritt
also ein Kurzschluss auf, wird vor dem Abschalten des Systems das Kehrschleifenrelais
umgeschaltet. Ist der Kurzschluss durch das Überfahren einer Kehrschleifentrennstelle
entstanden, so wird die Polung durch das Kehrschleifenrelais so schnell korrigiert, dass es
im Fahrverhalten des Zuges nicht zu erkennen ist.
• Die Digitalzentrale hat auf der Rückseite zwei LocoNet Anschlüsse. Einen LocoNet-T
Anschluss für z.B. DAISY II Handregler, Rückmeldemodule, LocoNet-Schaltmodule, USB-
LocoNet-Interface u.a. LocoNet-Komponenten. Der zweite Anschluss, LocoNet-B, dient
dazu externe Booster wie z.B. Power 4 oder Power 8 anzuschließen.
• Als weitere Besonderheit stellt die DAISY II Digitalzentrale den RailCom
Signal zur Verfügung, um z.B. das Automatisierungssystem MARCo einsetzen zu können.
• Sie unterstützt den Dispatch Modus für Handregler wie FRED, DT 100 usw.
• Im Uhlenbrock FRED Modus können den vier Funktionstasten eines FRED-Handreglers
vier Lokadressen zugewiesen werden. Alle FREDs in diesem Modus erhalten die gleichen
Lokadressen für die Tasten f1 bis f4. Diese Loks belegen dann bis zu vier Slots.
• Einige Einstellungen der Zentrale können mit einer LNCV-Programmierung vorgenommen
werden. Die Artikelnummer ist 65 200 und die Moduladresse ist fest auf 1 eingestellt. Diese
kann nicht geändert werden!
• Ein Firmwareupdate der Zentrale kann in Verbindung mit einem PC per USB-LocoNet-
Interface (Art.-Nr. 63 130) durchgeführt werden.
1.2 Anschlüsse

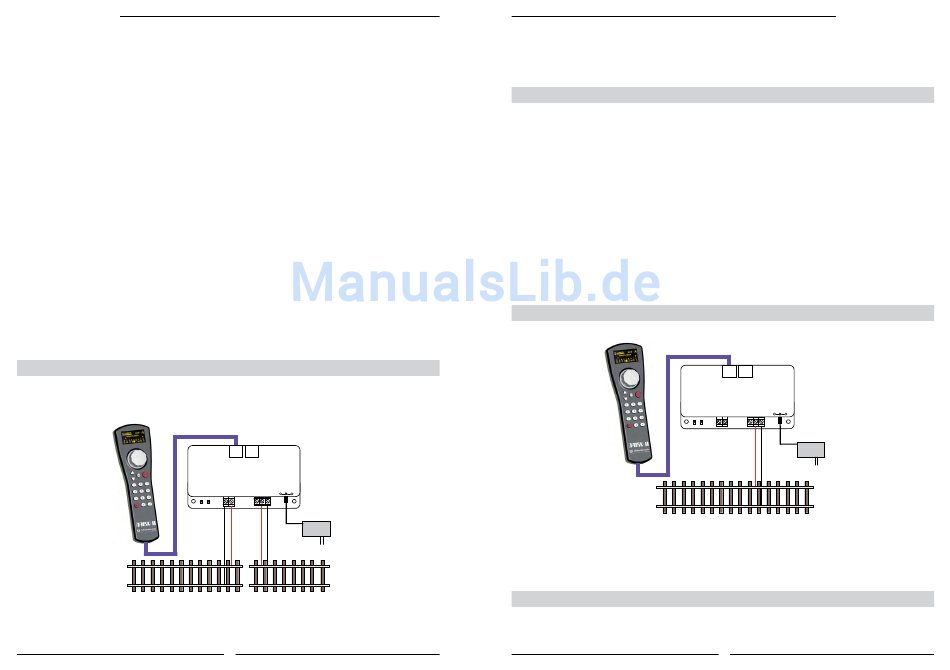

Die DAISY II Digitalzentrale hat Anschlüsse für ein Hauptgleis, ein Programmiergleis, ein
Kehrschleifenrelais, sowie LocoNet-T für LocoNet- Geräte, LocoNet-B für LocoNet- Booster
und eine Buchse für das Schaltnetzteil.
Programmiergleis
Das Programmiergleis dient ausschließlich der Programmierung von DCC Decodern. Es ist
im Fahrbetrieb stromlos und es darf keine Verbindung zum Hauptgleis bestehen.
CutOut im DCC-
®
LN-T
LN-B
DAISY II - Zentrale
Prog.
KS-
Haupt
Gleis
Relais
Gleis
rot
+
schw.
rot
schw.
rot grün
15V-
Netzteil
Hauptgleis
6
Hinweis: Für den Hauptgleisanschluss sollten Sie Leitungsquerschnitte nicht unter 0,75 mm
verwenden. Der Anschluss an das Gleis sollte an mehreren Stellen der Anlage erfolgen. Wir
empfehlen für die Spurweite H0 Einspeisepunkte im Abstand von ca. 1m.
1.3 Anzeige der Betriebszustände
rote LED aus - grüne LED ein
Gleisspannung eingeschaltet
(normaler Betriebszustand)
rote LED ein - grüne LED aus
Gleisspannung ausgeschaltet
(stop-Taste gedrückt, oder Gleiskurzschluss, oder Decoderprogrammierung aktiv)
rote LED ein - grüne LED blinkt
Übertemperatur
rote LED blinkt - grüne LED aus
Unterspannung an LocoNet-T Spannungsversorgung
(Überlast an LocoNet-T)
rote LED aus - grüne LED blinkt
Zentrale im LocoNet Programmiermodus
1.4 DAISY II Digitalset in Betrieb nehmen
Zunächst einmal verbinden Sie alle Komponenten gemäß nachfolgender Grafik.
Nun schalten sie die Betriebsspannung ein, indem Sie das Steckernetzteil in eine Steckdose
einstecken. Eine schaltbare Steckdosenleiste ist hier sicher von Vorteil. Die grüne Kontroll-
LED leuchtet und im Handregler ist der Lokmodus zu sehen. Eine Kurzbeschreibung zur
Inbetriebnahme der ersten Lok finden Sie im Kapitel „2.3 Kurzanleitung" und hier im Abschnitt
„Lok aufrufen" ff.
1.5 LocoNet
An die LocoNet-T Buchse der Zentrale wird der DAISY II Handregler über das beiliegende
Spiralkabel angeschlossen. An diese Buchse können über einen LocoNet 5-fach Verteiler
DAISY II - Kap. 1.3
LN-T
LN-B
DAISY II - Zentrale
Prog.
KS-
Haupt
Gleis
Relais
Gleis
rot
+
schw.
rot
schw.
rot grün
15V-
Netzteil
7
