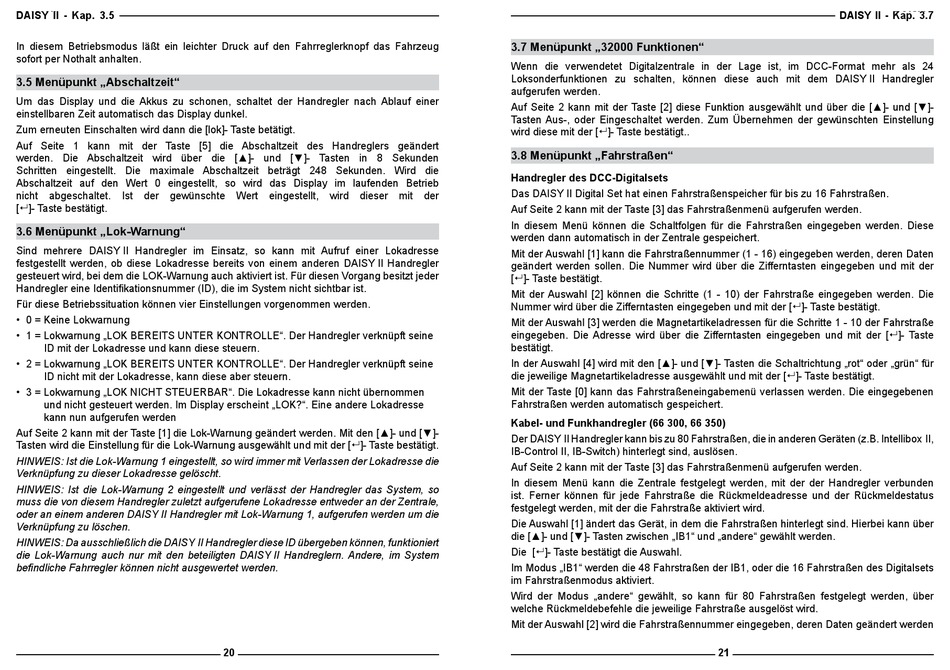

DAISY II - Kap. 3.5
DAISY II
In diesem Betriebsmodus läßt ein leichter Druck auf den Fahrreglerknopf das Fahrzeug
sofort per Nothalt anhalten.
3.5 Menüpunkt „Abschaltzeit"
Um das Display und die Akkus zu schonen, schaltet der Handregler nach Ablauf einer
einstellbaren Zeit automatisch das Display dunkel.
Zum erneuten Einschalten wird dann die [lok]- Taste betätigt.
Auf Seite 1 kann mit der Taste [5] die Abschaltzeit des Handreglers geändert
werden. Die Abschaltzeit wird über die [▲]- und [▼]- Tasten in 8 Sekunden
Schritten eingestellt. Die maximale Abschaltzeit beträgt 248 Sekunden. Wird die
Abschaltzeit auf den Wert 0 eingestellt, so wird das Display im laufenden Betrieb
nicht
abgeschaltet.
Ist
der
gewünschte
[8]- Taste bestätigt.
3.6 Menüpunkt „Lok-Warnung"
Sind mehrere DAISY II Handregler im Einsatz, so kann mit Aufruf einer Lokadresse
festgestellt werden, ob diese Lokadresse bereits von einem anderen DAISY II Handregler
gesteuert wird, bei dem die LOK-Warnung auch aktiviert ist. Für diesen Vorgang besitzt jeder
Handregler eine Identifikationsnummer (ID), die im System nicht sichtbar ist.
Für diese Betriebssituation können vier Einstellungen vorgenommen werden.
• 0 = Keine Lokwarnung
• 1 = Lokwarnung „LOK BEREITS UNTER KONTROLLE". Der Handregler verknüpft seine
ID mit der Lokadresse und kann diese steuern.
• 2 = Lokwarnung „LOK BEREITS UNTER KONTROLLE". Der Handregler verknüpft seine
ID nicht mit der Lokadresse, kann diese aber steuern.
• 3 = Lokwarnung „LOK NICHT STEUERBAR". Die Lokadresse kann nicht übernommen
und nicht gesteuert werden. Im Display erscheint „LOK?". Eine andere Lokadresse
kann nun aufgerufen werden
Auf Seite 2 kann mit der Taste [1] die Lok-Warnung geändert werden. Mit den [▲]- und [▼]-
Tasten wird die Einstellung für die Lok-Warnung ausgewählt und mit der [8]- Taste bestätigt.
HINWEIS: Ist die Lok-Warnung 1 eingestellt, so wird immer mit Verlassen der Lokadresse die
Verknüpfung zu dieser Lokadresse gelöscht.
HINWEIS: Ist die Lok-Warnung 2 eingestellt und verlässt der Handregler das System, so
muss die von diesem Handregler zuletzt aufgerufene Lokadresse entweder an der Zentrale,
oder an einem anderen DAISY II Handregler mit Lok-Warnung 1, aufgerufen werden um die
Verknüpfung zu löschen.
HINWEIS: Da ausschließlich die DAISY II Handregler diese ID übergeben können, funktioniert
die Lok-Warnung auch nur mit den beteiligten DAISY II Handreglern. Andere, im System
befindliche Fahrregler können nicht ausgewertet werden.
Wert
eingestellt,
wird
dieser
mit
20
3.7 Menüpunkt „32000 Funktionen"
Wenn die verwendetet Digitalzentrale in der Lage ist, im DCC-Format mehr als 24
Loksonderfunktionen zu schalten, können diese auch mit dem DAISY II Handregler
aufgerufen werden.
Auf Seite 2 kann mit der Taste [2] diese Funktion ausgewählt und über die [▲]- und [▼]-
Tasten Aus-, oder Eingeschaltet werden. Zum Übernehmen der gewünschten Einstellung
wird diese mit der [8]- Taste bestätigt..
3.8 Menüpunkt „Fahrstraßen"
Handregler des DCC-Digitalsets
Das DAISY II Digital Set hat einen Fahrstraßenspeicher für bis zu 16 Fahrstraßen.
der
Auf Seite 2 kann mit der Taste [3] das Fahrstraßenmenü aufgerufen werden.
In diesem Menü können die Schaltfolgen für die Fahrstraßen eingegeben werden. Diese
werden dann automatisch in der Zentrale gespeichert.
Mit der Auswahl [1] kann die Fahrstraßennummer (1 - 16) eingegeben werden, deren Daten
geändert werden sollen. Die Nummer wird über die Zifferntasten eingegeben und mit der
[8]- Taste bestätigt.
Mit der Auswahl [2] können die Schritte (1 - 10) der Fahrstraße eingegeben werden. Die
Nummer wird über die Zifferntasten eingegeben und mit der [8]- Taste bestätigt.
Mit der Auswahl [3] werden die Magnetartikeladressen für die Schritte 1 - 10 der Fahrstraße
eingegeben. Die Adresse wird über die Zifferntasten eingegeben und mit der [8]- Taste
bestätigt.
In der Auswahl [4] wird mit den [▲]- und [▼]- Tasten die Schaltrichtung „rot" oder „grün" für
die jeweilige Magnetartikeladresse ausgewählt und mit der [8]- Taste bestätigt.
Mit der Taste [0] kann das Fahrstraßeneingabemenü verlassen werden. Die eingegebenen
Fahrstraßen werden automatisch gespeichert.
Kabel- und Funkhandregler (66 300, 66 350)
Der DAISY II Handregler kann bis zu 80 Fahrstraßen, die in anderen Geräten (z.B. Intellibox II,
IB-Control II, IB-Switch) hinterlegt sind, auslösen.
Auf Seite 2 kann mit der Taste [3] das Fahrstraßenmenü aufgerufen werden.
In diesem Menü kann die Zentrale festgelegt werden, mit der der Handregler verbunden
ist. Ferner können für jede Fahrstraße die Rückmeldeadresse und der Rückmeldestatus
festgelegt werden, mit der die Fahrstraße aktiviert wird.
Die Auswahl [1] ändert das Gerät, in dem die Fahrstraßen hinterlegt sind. Hierbei kann über
die [▲]- und [▼]- Tasten zwischen „IB1" und „andere" gewählt werden.
Die [8]- Taste bestätigt die Auswahl.
Im Modus „IB1" werden die 48 Fahrstraßen der IB1, oder die 16 Fahrstraßen des Digitalsets
im Fahrstraßenmodus aktiviert.
Wird der Modus „andere" gewählt, so kann für 80 Fahrstraßen festgelegt werden, über
welche Rückmeldebefehle die jeweilige Fahrstraße ausgelöst wird.
Mit der Auswahl [2] wird die Fahrstraßennummer eingegeben, deren Daten geändert werden
DAISY II - Kap. 3.7
DAISY II
21
