DAISY II - Kap. 8.2 DAISY II

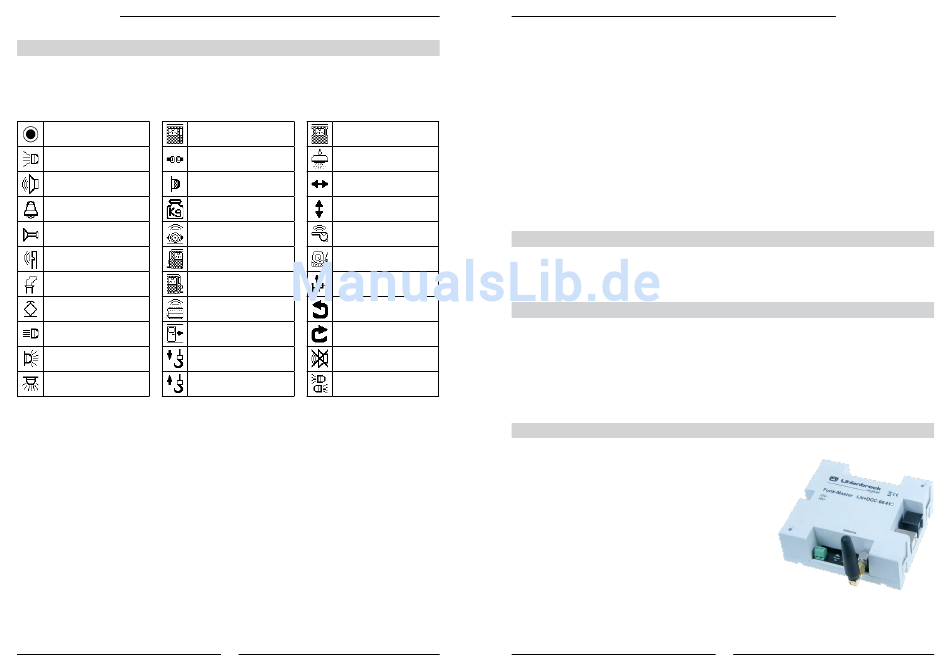

8.2 Sonderfunktionssymbole

Im vorherigen Kapitel wurde beschrieben,
Sonderfunktionsnummern in einem Lokdatensatz zugewiesen werden. Hier ein kleiner
Auszug der zur Verfügung stehenden Symbole und deren gedachten (nicht verbindlich)
Bedeutungen. Insgesamt stehen mehr als 160 Sonderfunktionssymbole zur Verfügung.
Standartsymbol Führerstandsbeleuchtung
Licht Entkuppeln
Sound Schlusslicht
Glocke Anfahr-Brems-verzögerung
Horn Bremsenquietschen
Pfeife Führerstand hinten
Rauchgenerator Führerstand vorne
Stromabnehmer Dieselmotor
Fernlicht Türen öffnen
Schlusslicht Haken runter
Innenbeleuchtung Haken hoch
wie Sonderfunktionssymbole
Innenbeleuchtung
Magnet
Bewegung rechts/links
Bewegung hoch/runter
Schaffnerpfiff
Rangiergang
Telexkupplung
Drehen nach links
Drehen nach rechts
Sound ausblenden
Licht vorne und hinten
32
9. Funk-Master LN & LN + DCC
den
Die Basis des Funksystems bildet der Funk-Master. Er ist die Funkzentrale, in der alle
Funkabläufe koordiniert und ausgeführt werden.
Mit einem Funk-Master können bis zu 20 DAISY II Funk-Handregler mit einer Reichweite von
ca. 100 Metern (frei Feld) eingesetzt werden. An jeder Anlage darf maximal ein Funk- Master
betrieben werden.
Befindet sich im Empfangsradius des Funk-Masters ein zweiter Funk- Master (z.B. eine zweite
Anlage bei Ausstellungen), so müssen beide Geräte auf unterschiedliche Kanäle eingestellt
werden (siehe LNCV Tabelle). Der Betrieb weiterer Funk- Master im Empfangsradius ist nicht
möglich.
Der Funk-Master arbeitet im 868 MHz-Band und ist zum Einsatz an allen IIntelliboxen, dem
DAISY II Digitalset, sowie den Zentralen KM-1 System Control 7, Fleischmann Twin-Center
und Piko Power Box geeignet.

9.1 Funk-Master LN (66 400)

Der Funk-Master LN dient der Funkverbindung zu den DAISY II Funkhandreglern. Er ist somit
das Bindeglied zwischen den kabellosen Handreglern und dem LocoNet der Digitalzentrale.
Der Funk-Master LN ist upgradefähig zur Version Funk-Master LN + DCC (66 410).
9.2 Funk-Master LN + DCC (66 410)
Der Funk-Master LN + DCC dient der Funkverbindung zu den DAISY II Funkhandreglern und
zur direkten Datenübertragen der DCC- Kommandos zu entsprechenden Funkempfängern
(GT-Xcontrol), in Lokomotiven und an Weichen. Aufgrund der Komponentengröße der GT-
Xcontrol ist dieses System sicherlich den großen Spurweiten (0 - IIm) vorbehalten. Die
Funkverbindung zu den Empfängermodulen reicht bis zu ca. 50 Metern.
Der Einsatz eines DAISY II Funk-Handreglers erleichtert zwar die Bedienung der Anlage, ist
aber zur Übertragung der DCC-Kommandos zu den Empfängern nicht zwingend nötig.
9.3 Anschlüsse
LocoNet Buchse
Der Funk-Master wird über das beiliegende LocoNet-
Kabel mit dem
verbunden, wobei der Funk-Master LN an eine beliebige
LocoNet- Buchse und der Funk-Master LN + DCC an die
LocoNet- B Buchse der Zentrale angeschlossen wird.
Antennenanschluss
Die beiliegende Antenne wird senkrecht stehend mit dem
Antennenanschluss verschraubt.
USB Buchse
Für eventuelle Updates.
Schraubklemmen
Sollte das LocoNet durch den Stromverbrauch des Funk-Master überlastet sein, kann der
LocoNet-Anschluss der Zentrale
33
