DAISY II - Kap. 3.9
DAISY II
sollen. Die Nummer wird über die Zifferntasten eingegeben und mit der [8]- Taste bestätigt.
Mit der Auswahl [3] wird die Rückmeldeadresse eingegeben, mit der diese Fahrstraße
ausgelöst werden soll. Die Adresse wird über die Zifferntasten eingegeben und mit der [8]-
Taste bestätigt.
In der Auswahl [4] wird mit den [▲]- und [▼]- Tasten zwischen „frei" und „belegt" für das
Rückmeldekomando gewählt und mit der [8]- Taste bestätigt.
Mit der Taste [0] kann das Fahrstraßeneingabemenü verlassen werden.

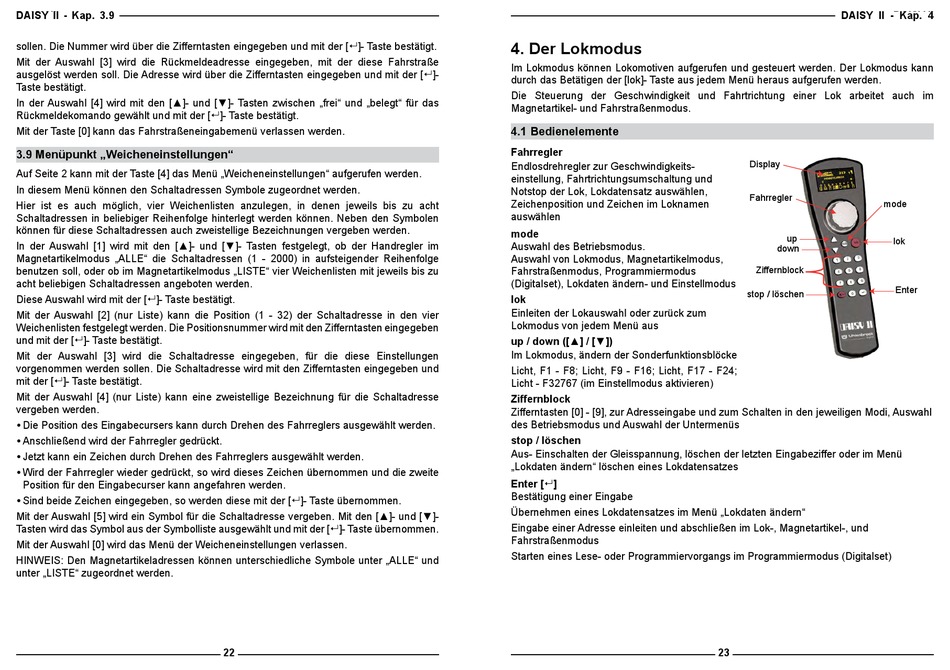

3.9 Menüpunkt „Weicheneinstellungen"
Auf Seite 2 kann mit der Taste [4] das Menü „Weicheneinstellungen" aufgerufen werden.
In diesem Menü können den Schaltadressen Symbole zugeordnet werden.
Hier ist es auch möglich, vier Weichenlisten anzulegen, in denen jeweils bis zu acht
Schaltadressen in beliebiger Reihenfolge hinterlegt werden können. Neben den Symbolen
können für diese Schaltadressen auch zweistellige Bezeichnungen vergeben werden.
In der Auswahl [1] wird mit den [▲]- und [▼]- Tasten festgelegt, ob der Handregler im
Magnetartikelmodus „ALLE" die Schaltadressen (1 - 2000) in aufsteigender Reihenfolge
benutzen soll, oder ob im Magnetartikelmodus „LISTE" vier Weichenlisten mit jeweils bis zu
acht beliebigen Schaltadressen angeboten werden.
Diese Auswahl wird mit der [8]- Taste bestätigt.
Mit der Auswahl [2] (nur Liste) kann die Position (1 - 32) der Schaltadresse in den vier
Weichenlisten festgelegt werden. Die Positionsnummer wird mit den Zifferntasten eingegeben
und mit der [8]- Taste bestätigt.
Mit der Auswahl [3] wird die Schaltadresse eingegeben, für die diese Einstellungen
vorgenommen werden sollen. Die Schaltadresse wird mit den Zifferntasten eingegeben und
mit der [8]- Taste bestätigt.
Mit der Auswahl [4] (nur Liste) kann eine zweistellige Bezeichnung für die Schaltadresse
vergeben werden.
Die Position des Eingabecursers kann durch Drehen des Fahrreglers ausgewählt werden.
Anschließend wird der Fahrregler gedrückt.
Jetzt kann ein Zeichen durch Drehen des Fahrreglers ausgewählt werden.
Wird der Fahrregler wieder gedrückt, so wird dieses Zeichen übernommen und die zweite
Position für den Eingabecurser kann angefahren werden.
Sind beide Zeichen eingegeben, so werden diese mit der [8]- Taste übernommen.
Mit der Auswahl [5] wird ein Symbol für die Schaltadresse vergeben. Mit den [▲]- und [▼]-
Tasten wird das Symbol aus der Symbolliste ausgewählt und mit der [8]- Taste übernommen.
Mit der Auswahl [0] wird das Menü der Weicheneinstellungen verlassen.
HINWEIS: Den Magnetartikeladressen können unterschiedliche Symbole unter „ALLE" und
unter „LISTE" zugeordnet werden.
22
4. Der Lokmodus
Im Lokmodus können Lokomotiven aufgerufen und gesteuert werden. Der Lokmodus kann
durch das Betätigen der [lok]- Taste aus jedem Menü heraus aufgerufen werden.
Die Steuerung der Geschwindigkeit und Fahrtrichtung einer Lok arbeitet auch im
Magnetartikel- und Fahrstraßenmodus.
4.1 Bedienelemente
Fahrregler
Endlosdrehregler zur Geschwindigkeits-
einstellung, Fahrtrichtungsumschaltung und
Notstop der Lok, Lokdatensatz auswählen,
Zeichenposition und Zeichen im Loknamen
auswählen
mode
Auswahl des Betriebsmodus.
Auswahl von Lokmodus, Magnetartikelmodus,
Fahr straßenmodus, Programmiermodus
(Digitalset), Lokdaten ändern- und Einstellmodus
lok
Einleiten der Lokauswahl oder zurück zum
Lokmodus von jedem Menü aus
up / down ([▲] / [▼])
Im Lokmodus, ändern der Sonderfunktionsblöcke
Licht, F1 - F8; Licht, F9 - F16; Licht, F17 - F24;
Licht - F32767 (im Einstellmodus aktivieren)
Ziffernblock
Zifferntasten [0] - [9], zur Adresseingabe und zum Schalten in den jeweiligen Modi, Auswahl
des Betriebsmodus und Auswahl der Untermenüs
stop / löschen
Aus- Einschalten der Gleisspannung, löschen der letzten Eingabeziffer oder im Menü
„Lokdaten ändern" löschen eines Lokdatensatzes
Enter [8]
Bestätigung einer Eingabe
Übernehmen eines Lokdatensatzes im Menü „Lokdaten ändern"
Eingabe einer Adresse einleiten und abschließen im Lok-, Magnetartikel-, und
Fahrstraßenmodus
Starten eines Lese- oder Programmiervorgangs im Programmiermodus (Digitalset)
DAISY II - Kap. 4
DAISY II
Display
Fahrregler
mode
up
lok
down
Ziffernblock
Enter
stop / löschen
23
