Tragfläche

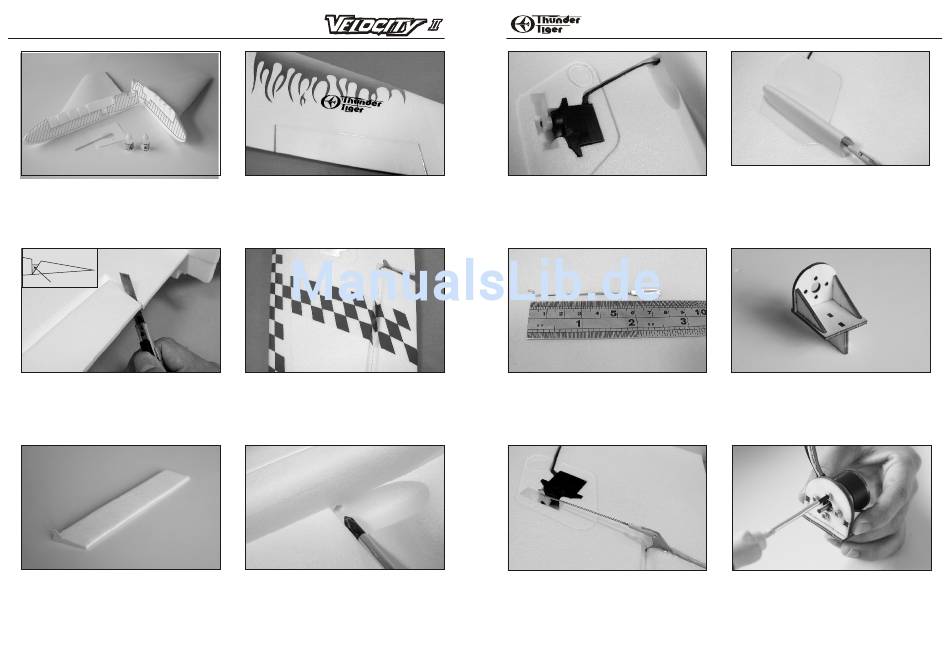

1. Tragen Sie auf beiden Kontaktflächen Epoxy-Harz
auf und fügen Sie die Hälften fest zusammen. Fixieren
Sie die Hälften wenn nötig mit Maskierband bis zum Aus-
härten.
Remove
2. Schneiden Sie das Querruder wie dargestellt mit ei-
nem scharfen Hobbymesser ein. Verschleifen Sie die
Oberfläche wenn nötig.
.
3. Kleben Sie die Fieberglas-Hebel mit 5min-Epoxy
wie dargestellt an das Höhenruder
4. Kleben Sie den Aufkleber wie dargestellt auf die
.
Tragfläche. Fangen Sie mit der Vorderkante an und
arbeiten Sie sich vorsichtig nach hinten durch. Achtung:
Schneiden Sie den transparenten Teil der Folie nicht weg,
da er als Vetstärkung des Querruders gedacht ist.
5. Kleben Sie das Flaggendesign auf die Unterseite der
Tragfläche. Achtung: Schneiden Sie auch hier den über-
stehenden durchsichtigen Bereich nicht weg, er wird zur
Stabilisierung des Querruders gebraucht. Bewegen Sie
das Querruder nach Aufbringen des Aufklebers ein paar
Mal auf und ab, um sicher zu stellen, dass es leicht läuft.
6. Bohren Sie wie gezeigt Löcher zur Servokabeldurch-
führung in den Griff.
4
7. Passen Sie Ihr Micro-Servo in die Servo-Ausspah-
rung ein. Beachten Sie bitte, dass die Ausspahrung für
Thunder Tiger C1016 Servos entworfen wurde. Bei Ver-
wendung anderer Servos kann es notwendig sein, die
Ausspahrung anzupassen oder das Servo mit beidsei-
.
tigem Klebeband zu fixieren.
8. Schrauben Sie den Gabelkopf auf das Gestänge und
stellen Sie die Länge auf 75mm ein.
9. Bauen Sie das Gestänge wie gezeigt ein. Schliessen
Sie das Servo an den Empfänger anund aktivieren Sie
die Elevon-Funktion um die Neutralposition einstellen
zu können. Zur korrekten Einstellung der Elevon-
Funktion ziehen Sie bitte die Anleitung Ihres Sender-
herstellers zu Rate.
SERVO
10. Stellen Sie die Gestängelänge so ein, dass Quer-
ruder in einer Linie zur Trägfläche steht. Kleben Sie die
Servoabdeckung mit dünnem beidseitigem Klebeband
oder Epoxy-Harz fest. Wiederholen Sie Bauabschnitt 1
bis 9 an der anderen Tragflächenhälfte.
11. Bauen Sie aus den Sperrholzteilen und der Fiber-
glasplatte den Motorspant wie dargestellt zusammen
und verkleben Sie die Einzelteile mit CA Sekunden-
kleber oder Epoxy-Harz.
12. Befestigen Sie den Motor mit den M3x8 Schrauben
und Beilagscheiben.
