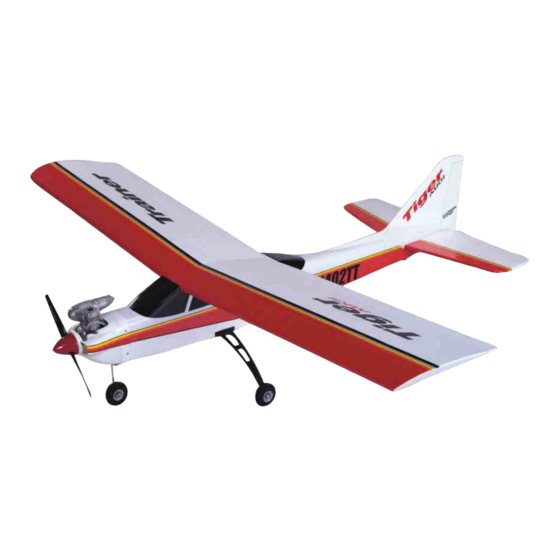

Tiger Trainer 40 MK II
Spannweite: ca. 1549mm
Flächeninhalt: ca. 43,6dm²
Länge: ca. 1295mm
Gewicht: ca. 2250-2450g
Motor: .40-.46 (6,5-7,5ccm)
Steuerung: über 4 Kanäle
RC Funktionen:
Motordrossel, Seitenruder
gekoppelt mit Bugfahrwerk,
Höhenruder, Querruder
