Einführung
Einführung
Das Thunder Tiger Europe Team möchte sich dafür bedanken, dass Sie sich für die Velocity II
entschieden haben. Die Velocity II wurde für einfachen Zusammenbau, großartige Optik und
herausragende Flugeigenschaften entwickelt.
Dieses Elektro-Nurflügler-Modell wurde speziell den Bedürfnissen für Speed- und Combat-Flug
angepasst. Flächenprofil, Motorposition und Rumpfdesign wurden speziell den Bedürfnissen
dieser Flugarten angepasst, um immer optimale Leistung erreichen zu können.
Bevor Sie mit dem Zusammenbau des Modells beginnen, lesen Sie bitte diese Betriebsanleitung
aufmerksam durch, um sich mit dem Ablauf des Baus und dessen Anforderungen vertraut zu
machen. Die Velocity II ist für fortgeschrittene Piloten mit guten Bau- und Flugkenntnissen
entworfen worden. Prüfen Sie den Baukasteninhalt mit Hilfe der Teilezeichnungen und -Fotos auf
Vollständigkeit und Beschädigung vor dem Zusammenbau. Dies wird Ihnen auch helfen, sich mit
den einzelnen Teilen vertraut zu machen. Bei eventuellen Beanstandungen wenden Sie sich bitte
an die Serviceabteilung von TTE.
Thunder Tiger garantiert bei Verwendung von Thunder Tiger Produkten einen problemlosen Betrieb
sowie viele Stunden voller Spass und Spannung. Thunder Tiger Produkte werden weltweit von
firmeneigenen Niederlassungen oder hochqualifizierten Importeuren vertrieben um Ihnen immer
eine optimale Teileversorgung sowie fundierte Beratung zur Verfügung stellen zu können.
Für nähere Informationen besuchen Sie die offizielle TTE Homepage unter:
www.thundertiger-europe.com
Inhaltsverzeichnis
Einführung..................................................................................................................................2
Teilezeichnungen.........................................................................................................................3
Tragfläche............................................................................................................................4
Servo......................................................................................................................................5
Motor..........................................................................................................................................6
Kabiene..............................................................................................................................6
Seitenleitwerk..............................................................................................................................7
Schwerpunkt..........................................................................................................................8
Vor dem Zusammenbau:
1. Sollten Sie Anfänger im Modellflugbereich sein
suchen Sie sich bitte die Unterstützung eines er-
fahrenen Piloten bevor Sie das Modell das erste Mal
betreiben. Dieser kann Ihnen durch Tipps und praktischer
Hilfe zu einem sicheren Betrieb des Modells verhelfen.
2. Bitte halten Sie sich während des Zusammenbaus
strikt an die Bauanleitung. Verändern Sie das Modell
in keinster Weise da dies die Flugeigenschaften nach-
haltig verändern würde.
3. Prüfen Sie den Baukasteninhalt vor dem Zusammen-
bau, um sicher zu stellen, dass keine Teile beschädigt
sind oder fehlen. Dies wird Ihnen auch helfen, sich mit
den einzelnen Komponenten Ihrer Velocity II vertraut
zu machen. Sollte etwas fehlen oder beschädigt sein,
reklamieren Sie unbedingt vor dem Zusammenbau bei
Ihrem Fachhändler, da dieser bereits angefangene
Baukästen nicht mehr umtauschen kann!
.
Benötigtes Zubehör
Micro Servo - Thunder Tiger C1016
Micro Servo empfohlen für dieses
Modell #8017
Drehzahlregler-
ACE BLC-25
( No. 8025)
OBL Motor - Outrunner Brushless
Motor 29/27-07A
( No. 2358)
Benötigtes Werkzeug und Materialien
Dünner CA Sekundenkleber
Lineal
Rührstab für Epoxy
Kugelschreiber oder Marker
Mittleres Schleifpapier
kleiner Schraubendreher
Waschbenzin
Nagelschere
Papiertücher
Maskierband
Hobby Messer
2

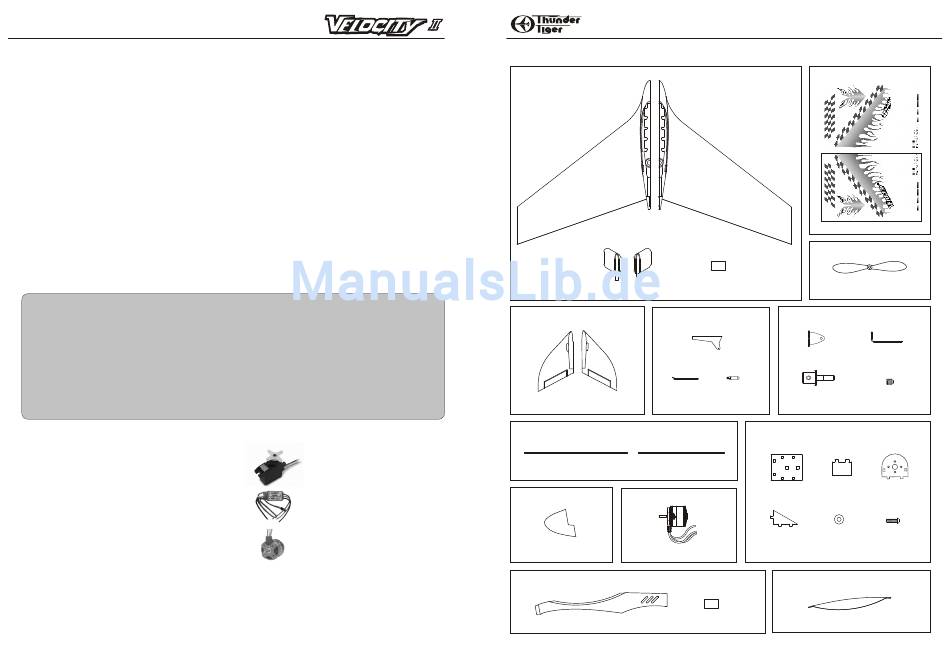

Prüfen Sie den Baukasteninhalt auf Vollständigkeit
AS6582 Tragfächen aus Formschaum
Traglächenhälften (1)
Verkleidung (L/1, R/1)
AS6339 Seitenleitwerk
AS6345 Anlenkungen
Hebel (2)
Drehstab (2)
Seitenleitwerk (L/1, R/1)
AS6346 Baudenzug
Zug (1)
PVC Rohr (1)
AS6342 Nase
2358 OBL Motor
Nase (1)
Outrunner Brushless Motor 29/27-07A (1)
AS6340 PVC Deck
Deck (1)
Teilezeichnungen
AS6349 Dekorbogen
Dekor (L/1, R/1)
AS6347 Propeller
5x5 Propeller (1)
Klettband (1)
AS6583 Propellermitnehmer
.05" Innensechskant-
Propellermutter (1)
schlüssel (1)
Gabelkopf (2)
Propellerwelle (1)
4-40 x 1/8" Madenschraube
(1)
AS6584
Motorspant
Sperrholz Teil A (1) Sperrholz Teil B (1) Sperrholz Teil C (1)
Sperrholz Teil D (2)
Scheibe (4)
M3x8 Schraube (4)
AS6341 SIM Carbon Haube
Haube (1)
Klettband (1)
3
