Anschluss

1. Das Columa 900 kann als 5.1-Heimkino-Set mit
Aktiv-Subwoofer an jeden gängigen Dolby Digital/
DTS 5.1/6.1/7.1-AV-Receiver angeschlossen werden.
Bei einem 6.1/7.1-AV-Receiver belegen Sie dessen
Rear-Center-Buchse(n) nicht.
Schließen Sie bei einem 5.1-AV-Receiver die Front-,
Center- und Rear-Lautsprecher gemäß der Zeich-
nung an.
2. Verbinden Sie den Subwoofer-Ausgang (Sub
Out) Ihres Dolby Digital/DTS-AV-Receivers über
ein Mono-Cinch-Kabel mit dem rechten Line In-
put-Eingang des Subwoofers.
Der linke Eingang (Line Input L) bleibt unbelegt.
Nur bei Verwendung eines Y-Adapters (siehe Zu-
behör Seite 6) werden beide Eingänge am Sub-
woofer genutzt.
Frontlautsprecher
links
Subwoofer Cinch-Eingang
Input
Mono-Cinchkabel
Rear-
lautsprecher
links
Front-, Center- und Rear-Lautsprecher
AV-Receiver
Lautsprecher-Ausgang
Subwoofer
AV-Receiver
Center
Lautsprecherkabel
+ -
Sub Out
Center
-
Front links
+
Steuergerät
Surround-Verstärker oder AV-Receiver
Rear links
- +
Anschlussfeld
Cinch-Ausgang Cinch-Eingang
Sub Out
Frontlautsprecher
rechts
+
Front rechts
-
Rear rechts
- +
Rear-
lautsprecher
rechts
Teufel
Input R
Input L
Subwoofer

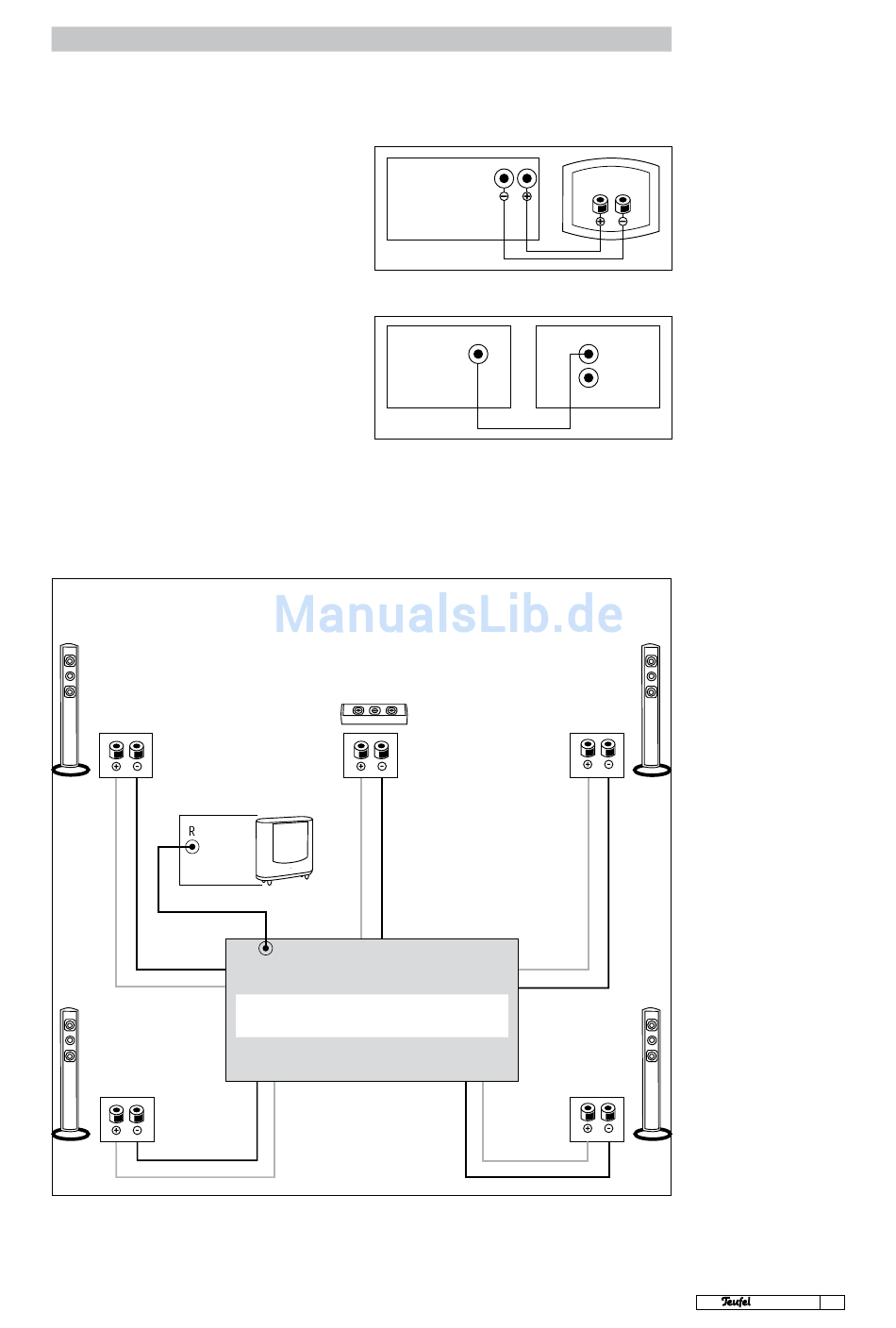

Anschluss der Lautsprecher
an einen AV-Surround-
Receiver am Beispiel
eines 5.1-Sets.
Ein 6.1/7.1-AV-Receiver
verfügt über ein bzw.
zwei Rear-Center-
Buchsenpaar(e), die jedoch
unbelegt bleiben.
