Anschluss

Technische Beschreibung unf Bedienungsanleitung
Das LT 3 PE mit Aktiv-Subwoofer kann an jeden
gängigen Dolby Digital/DTS 5.1/6.1/7.1-AV-Receiver
angeschlossen werden. Bei einem 7.1-AV-Receiver
belegen Sie dessen Rear-Center-Buchse(n) nicht.

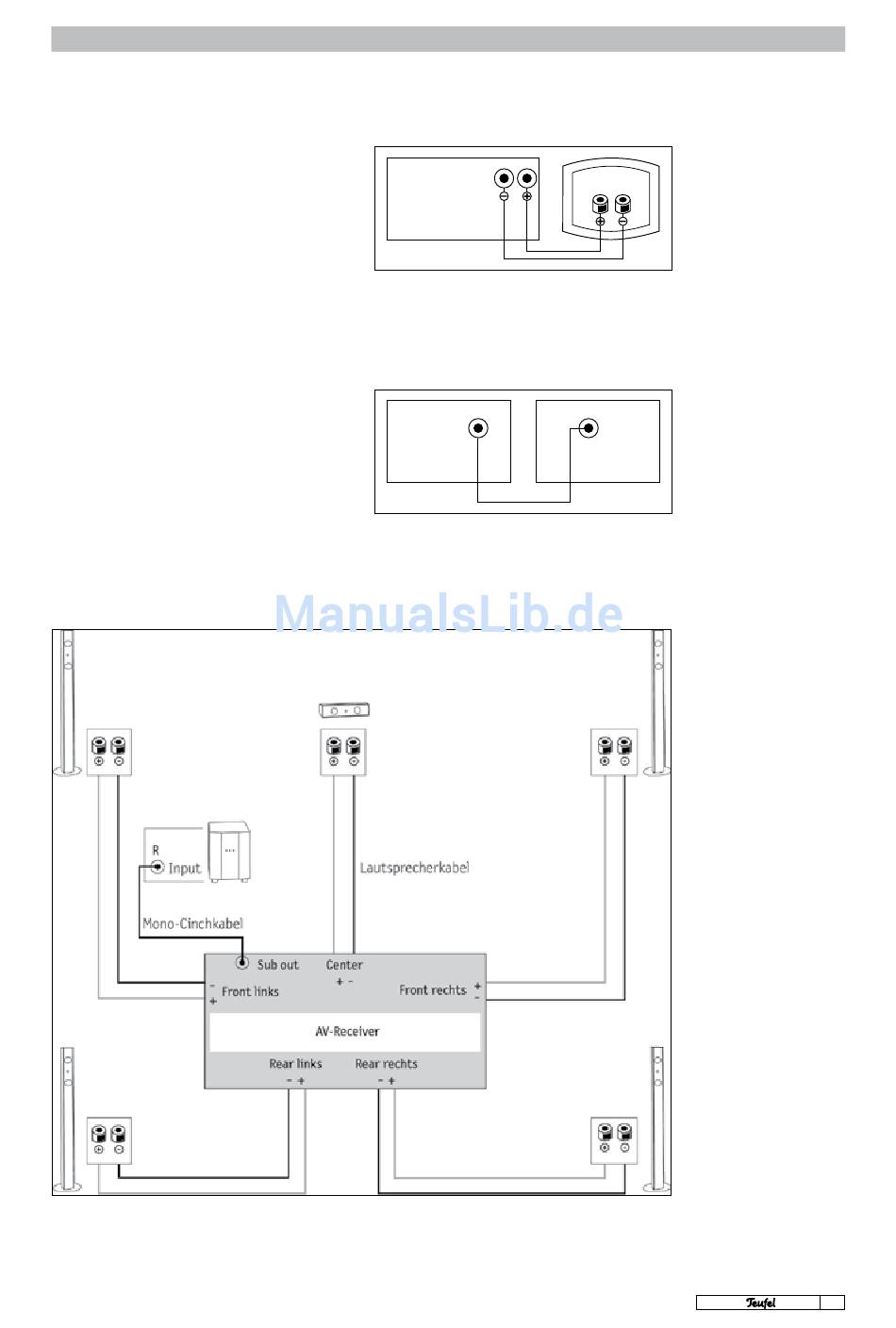

Schließen Sie bei einem 5.1-AV-Receiver die Front-,
Center- und Rear-Lautsprecher gemäß der Zeich-
nung von Abb . 1 an.
Verbinden Sie den Subwoofer-Ausgang (Sub Out)
Ihres Dolby Digital/DTS-AV-Receivers über ein
Mono-Cinch-Kabel mit dem rechten Line Input-
Eingang des Subwoofers gemäß der Zeichnung
von Abb . 2.
Der linke Eingang (Line Input L) bleibt unbelegt.
Nur bei Verwendung eines Y-Adapters (siehe Zu-
behör Seite 6) werden beide Eingänge am Sub-
woofer genutzt.
L 330 FR
Frontlautsprecher
links
Subwoofer Cinch-Eingang
L 330 FR
Rearlautsprecher
links
Front-, Center- und Rear-Lautsprecher
AV-Receiver
Lautsprecher-Ausgang
Abb . 1
Subwoofer
Sub Out
AV-Receiver
Abb .2
L 330 FCR
Centerlautsprecher
L 4200 SW
Aktiv-
subwoofer
Teufel
Anschlussfeld
Cinch-Ausgang Cinch-Eingang
Input R
L 330 FR
Frontlautsprecher
rechts
L 330 FR
Rearlautsprecher
rechts
Subwoofer
Anschluss der Lautsprecher
an einen AV-Surround-
Receiver am Beispiel
eines 5.1-Sets.
Hinweis:
Die vier passiven Säulenlaut-
sprecher des Sets sind mit den
gleichen Lautsprecherchassis
bestückt und technisch
identisch; die Säulen können
also wahlweise als Front- oder
Rearlautsprecher verwendet
werden.
