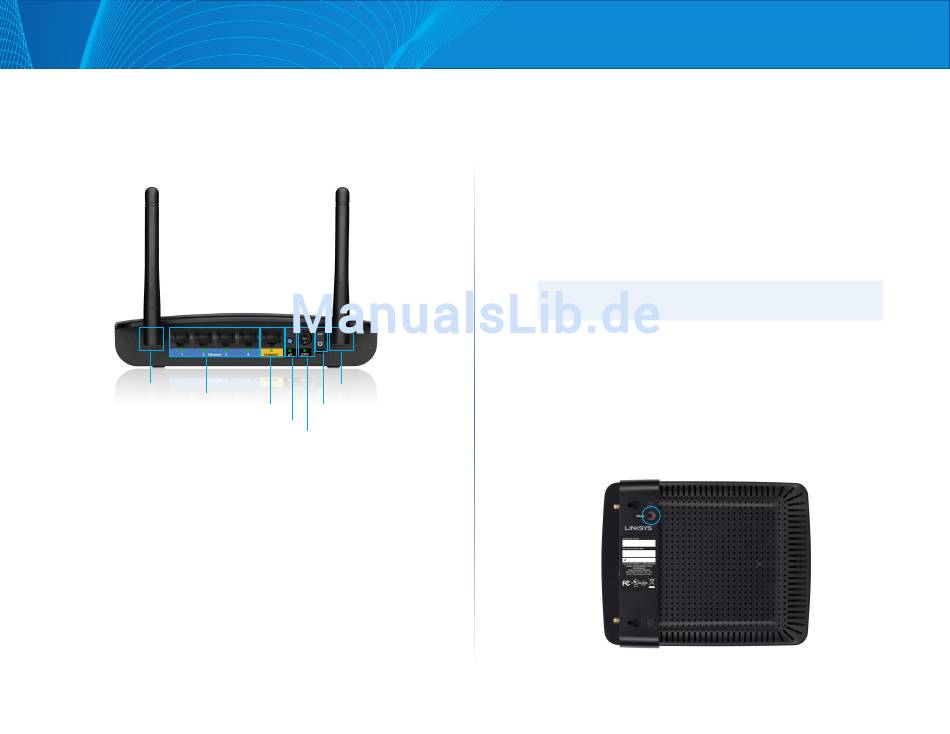

Widok z tyłu
Złącze anteny
Gniazdo Ethernet i wskaźnik aktywności
Gniazdo Internet i wskaźnik aktywności
Przycisk i wskaźnik Wi-Fi Protected Setup
Złącze anteny — do podłączania znajdujących się w zestawie anten
•
Ethernet ports—Gniazda Ethernet — do tych gniazd gigabitowych
•
(10/100/1000 Mb/s) oznaczonych kolorem niebieskim podłącza się
kable ethernetowe (tzn sieciowe) prowadzące do innych urządzeń
podłączanych do sieci przewodowej
Wskaźnik aktywności sieciowej — zapala się wtedy, gdy nawiązano
•
połączenie przewodowe Miga, gdy na danym gnieździe ethernetowym
wymieniane są dane
Gniazdo Internet — do tego gniazda oznaczonego kolorem żółtym
•
podłącza się kabel ethernetowy (tzn sieciowy lub internetowy)
prowadzący do modemu
Wskaźnik aktywności internetowej — zapala się wtedy, gdy nawiązano
•
połączenie przewodowe Miga, gdy na gnieździe internetowym
wymieniane są dane
Złącze anteny
Wyłącznik zasilania (tylko model europejski)
Gniazdo i wskaźnik zasilania
Przycisk Wi-Fi Protected Setup™ — naciśnięcie tego przycisku
•
umożliwia łatwe skonfigurowanie zabezpieczeń sieci bezprzewodowej
w komunikacji z urządzeniami obsługującymi standard Wi-Fi Protected
Setup Więcej informacji w części „Zabezpieczenia sieci bezprzewodowej"
na stronie 9
Wskaźnik Wi-Fi Protected Setup — świeci się stałym stałym po
•
prawidłowym nawiązaniu połączenia w trybie Wi-Fi Protected Setup,
ewentualnie kiedy włączone są zabezpieczenia sieci bezprzewodowej
Miga powoli podczas nawiązywania połączenia Wi Fi Protected Setup
Miga szybko, gdy wystąpił błąd w konfiguracji Wi Fi Protected Setup
Gniazdo zasilania — tutaj należy podłączyć znajdujący się w zestawie
•
zasilacz
UWAGA
Należy używać tylko zasilacza dołączonego do routera
Wskaźnik zasilania — świeci się światłem ciągłym, gdy podłączone
•
jest zasilanie Miga powoli podczas uruchamiania routera, uaktualniania
oprogramowania sprzętowego oraz przywracania ustawień fabrycznych
Wyłącznik zasilania — naciśnięcie | (wł ) powoduje włączenie routera
•
Dostępny tylko w modelach europejskich

Widok od spodu

Przycisk resetowania — naciśnięcie tego przycisku i przytrzymanie
•
przez 5-10 sekund powoduje zresetowanie urządzenia i przywrócenie
ustawień fabrycznych Ustawienia domyślne (fabryczne) można również
przywrócić za pomocą interfejsu WWW
