2

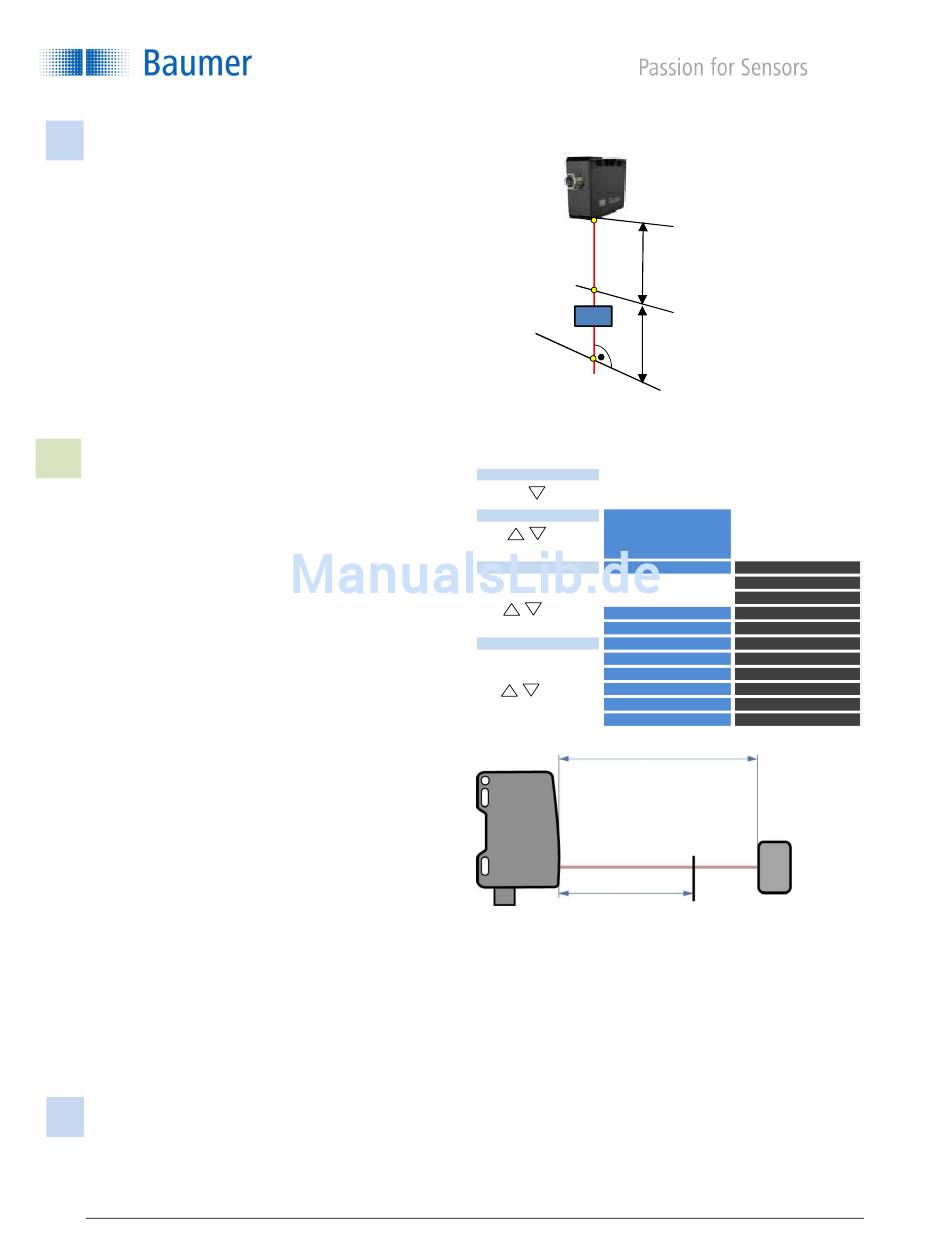

Montage
Für Standardanwendungen wird der Sensor im
rechten Winkel auf die Messachse ausgerichtet
montiert. Siehe Kapitel Ausrichtung.
Das Objekt muss sich innerhalb des Messbereiches
Mr, d.h. zwischen Messbereichsanfang Sdc und
Messbereichsende Sde befinden.

Applikationsspezifische Einstellungen

3
Der Sensor gibt die Distanz zum Objekt, gemessen
ab der Frontfläche, aus.
Präzision (Filter)
Für eine bessere Auflösung kann durch Filterung der
Ausgabewerte zwischen Standard, Hoch, Sehr hoch
und Höchster gewechselt werden.
Analog Ausgang
Mit SCALE OUT können Messbereichsanfang Sdc
und Messbereichsende Sde verändert, und so
Auflösung und Linearität des Analogausgangs
optimiert werden. Für den Messbereichsanfang Sdc
gelten 0V bzw. 4 mA, für den Punkt beim
Messbereichsende Sde 10V bzw. 20 mA. Ebenfalls
wird unter ANALOG OUT der Spannungs- oder
Stromausgang ausgewählt. Die Ausgangskurve
kann unter CHARACTERISTIC invertiert werden.
Digital Ausgang (Schaltpunkt)
Der Sensor verfügt über einen Schaltausgang,
welcher über die Funktion DIGITAL OUT entweder
als SCHWELLE oder als FENSTER konfiguriert
werden kann.
Schwelle: Sobald der Messwert die eingegebene
Schwelle überschreitet, wird der Schaltausgang
geschaltet.
Fenster: Sobald sich der Messwert ausserhalb des
eingegebenen Fensters befindet wird der
Schaltausgang geschaltet. Hierbei können ebenfalls
der Ausgangspegel invertiert, und die Hysterese
eingestellt werden.
Los geht's
4
Der Sensor gibt kontinuierlich den Messwert in mm auf dem Display aus und überträgt ihn via
Analogausgang an die Steuerung. Alternativ kann der Messwert auch von der RS-485-Schnittstelle abgefragt
werden.
de_BA_OM70_point_line.docx
06.06.2018 08:27/tof V2.0 ANW_81250853
Objekt
LIVE MONITOR
PRECISON Standard
High
Very High
Highest
ANALOG OUT SCALE OUT
ANALOG OUT
CHARACTERISTIC
DIGITAL OUT DIGITAL OUT
SWITCH POINT
WINDOW P1
WINDOW P2
OUTPUT LEVEL
HYSTERESIS
Distanz in mm /
Schaltpunkt
(optional)
6/68
Referenzpunkt
Sensor
Blindbereich
Messbereichs-
anfang Sdc
Messbereich Mr
Messbereichs-
ende Sde
DIST NEAR
DIST FAR
SET MAX VALUES
Current / Voltage
Pos. slope / Neg. slope
Point / Window
Value in mm
Value in mm
Value in mm
Active high / Active low
Value in mm
mA / V
