Baumer OM70-11200068 Handbuch

Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques
OM70-11200068
Distanz-Sensoren
Distance sensors
Détecteurs de mesure de distances
11200068
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/4 OM70-L0250.HH0180.VI

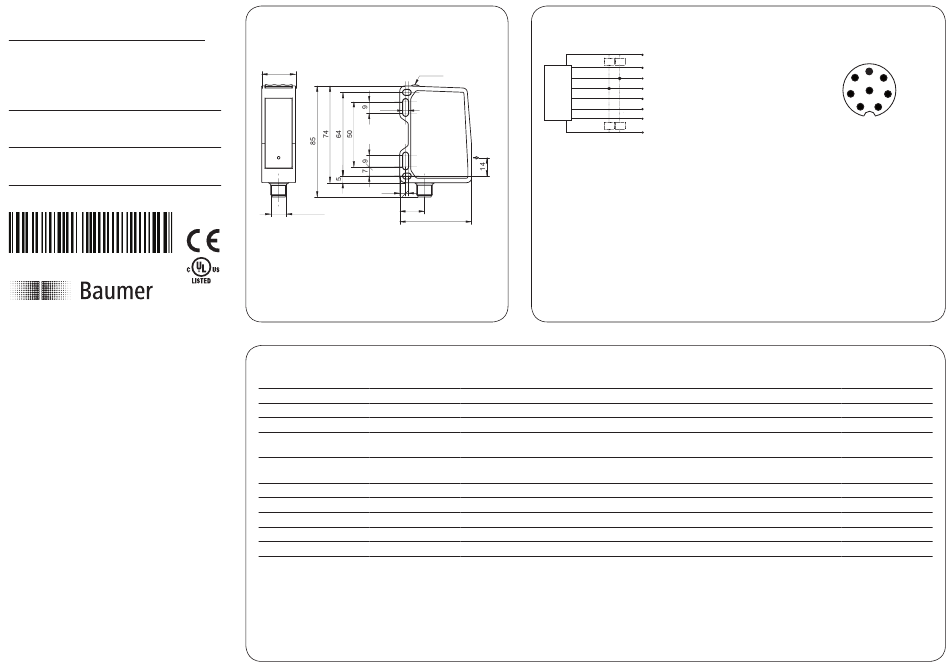

Abmessungen Dimensions Dimensions
26
LED
4,3
4,5 2
19
M12 x 1
55
• Alle Masse in mm * Senderachse
• All dimensions in mm * emitter axis
• Toutes les dimensions en mm * axe émetteur
Technische Daten
Messdistanz Sd 50 ... 250 mm
Fokusbereich 140 ... 210 mm
Strahlform Linie
Messfrequenz 2500 Hz 2)
Betriebsspannungsbe- 15 ... 28 VDC
reich +Vs
1)
Stromaufnahme max. 75 mA
(ohne Last)
verpolungsfest ja, Vs zu GND
kurzschlussfest ja
Fremdlichtsicherheit < 170 kLux
Arbeitstemperatur -10 ... +50 °C
Schutzart IP 67
Technische Änderungen vorbehalten Technical specifications subject to change
Elektrischer Anschluss
BN (2)
Z Z
GN (3)
YE (4)
GY (5)
RS 485
WH (1)
push-
PK (6)
pull
RD (8)
Z Z
(7)
BU
1) Class 2, UL 1310, see FAQ
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
measuring distance Sd 50 ... 250 mm
focal range 140 ... 210 mm
beam type line
measuring frequency 2500 Hz 2)
voltage supply range +Vs 15 ... 28 VDC
1)
current consumption max. 75 mA
(no load)
reverse polarity protection yes, Vs to GND
short circuit protection yes
ambient light immunity < 170 kLux
operating temperature -10 ... +50 °C
protection class IP 67
Sous réserve de modifications techniques
Connection diagram Schéma de raccordement
+Vs
analog
BN = Braun/brown/brun
GN = Grün/green/vert
out
YE = Gelb/yellow/jaune
alarm
GY = Grau/grey/gris
Rx/Tx-
WH = Weiss/white/blanc
PK = Rosa/pink/rose
Rx/Tx+
RD = Rot/red/rouge
sync in
0V
Données techniques
Distance de mesure Sd
focal range
Forme du faisceau
Fréquence de mesure
Plage de tension +Vs
1)
Consommation max. (sans charge)
Protégé contre inversion polarité
Protégé contre courts-circuits
Insensibilité à la lumière ambiante
Température de fonctionnement
Classe de protection
5
4
6
8
7 3
1 2
50 ... 250 mm
140 ... 210 mm
ligne
2500 Hz 2)
15 ... 28 VDC
75 mA
oui, Vs vers GND
oui
< 170 kLux
-10 ... +50 °C
IP 67
4.6.2018
