Saia-Burgess Controls AG
2.2.3
Gruppe von Energiezählern
Es können bis zu 32 unabhängige Gruppen von Energiezählern erstellt werden. Tippen Sie
zum Hinzufügen eines Zählers einfach auf dem Bildschirm «Configuration» (Konfiguration) auf
die gewünschte Einheit. Hierdurch wird der gewählte Energiezähler zur Gruppe hinzugefügt.
Tippen Sie zum Entfernen des Zählers aus der Gruppe diesen einfach in der Gruppe an. Eine
Gruppe kann ebenfalls eine Gruppe enthalten. Diese Funktion ist nur bei einer Anmeldung als
Administrator zugänglich.
Die Funktion kann hauptsächlich zur Berechnung der gelieferten und verbrauchten Energie
sowie zur Anzeige der «Nettoenergie» verwendet werden.

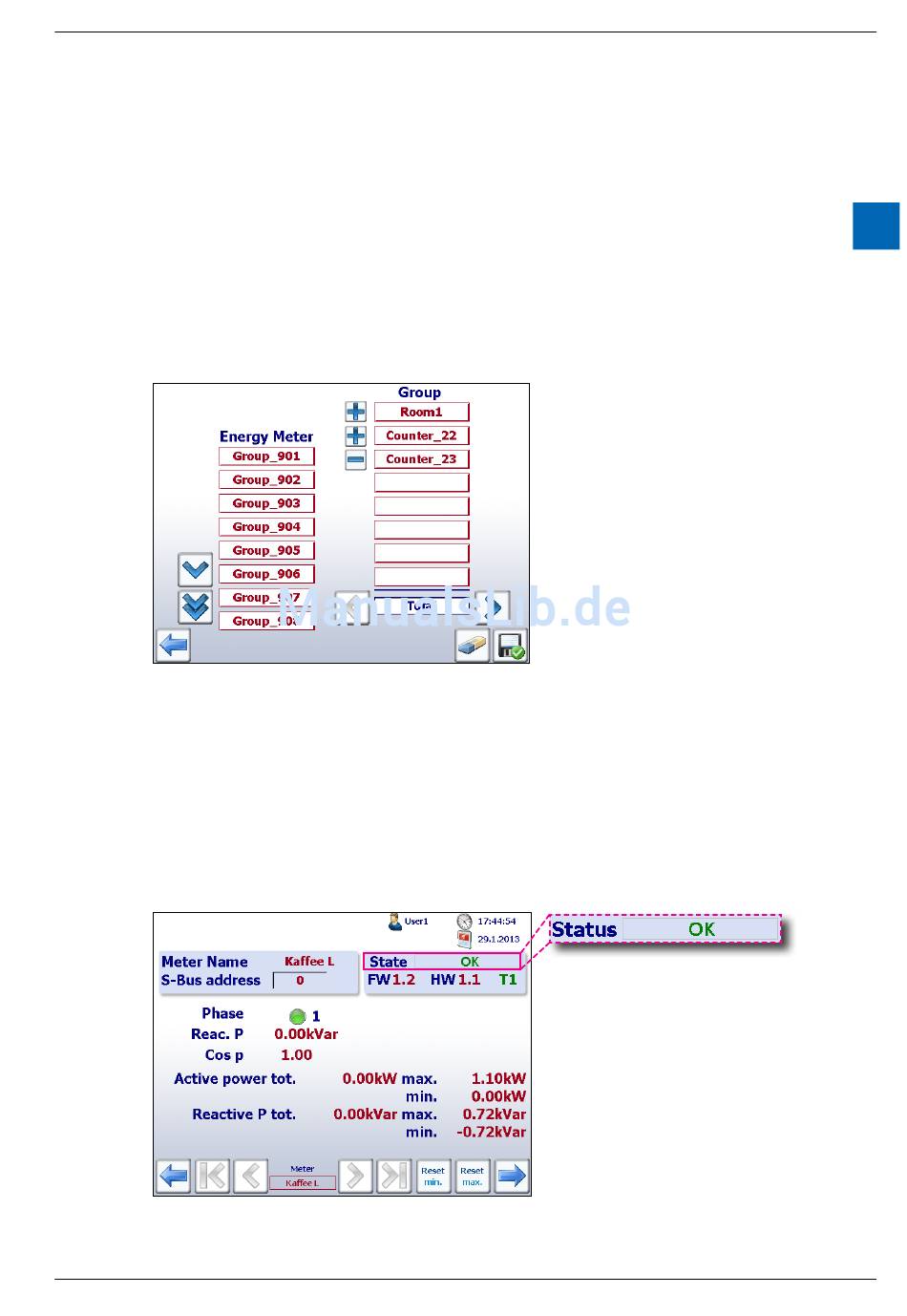

Navigation: Setup (Einrichtung) ➞ Energy meter (Energiezähler) ➞ Groups (Gruppen)
In diesem Beispiel entspricht die «Gesamt»-Gruppe der Energie von ALE3 – AWD3 + ALD1
Eine Plausibilitätsprüfung für die Einheit wird bei der Gruppierung nicht durchgeführt. Deshalb
zeigt der E-Monitor auch keine Meldung an, ob der Anwender zum Beispiel den elektrischen
Energieverbrauch mittels Wärmeenergie berechnet.
Hinweis: Eine Gruppe wird nur angezeigt, wenn jeder der darin enthaltenen Zähler konfiguriert
ist (Status OK).
Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01
S-Monitoring-Applikation
Einrichtung von Konfigurationen
2
2-16
