Saia-Burgess Controls AG
2.1.9

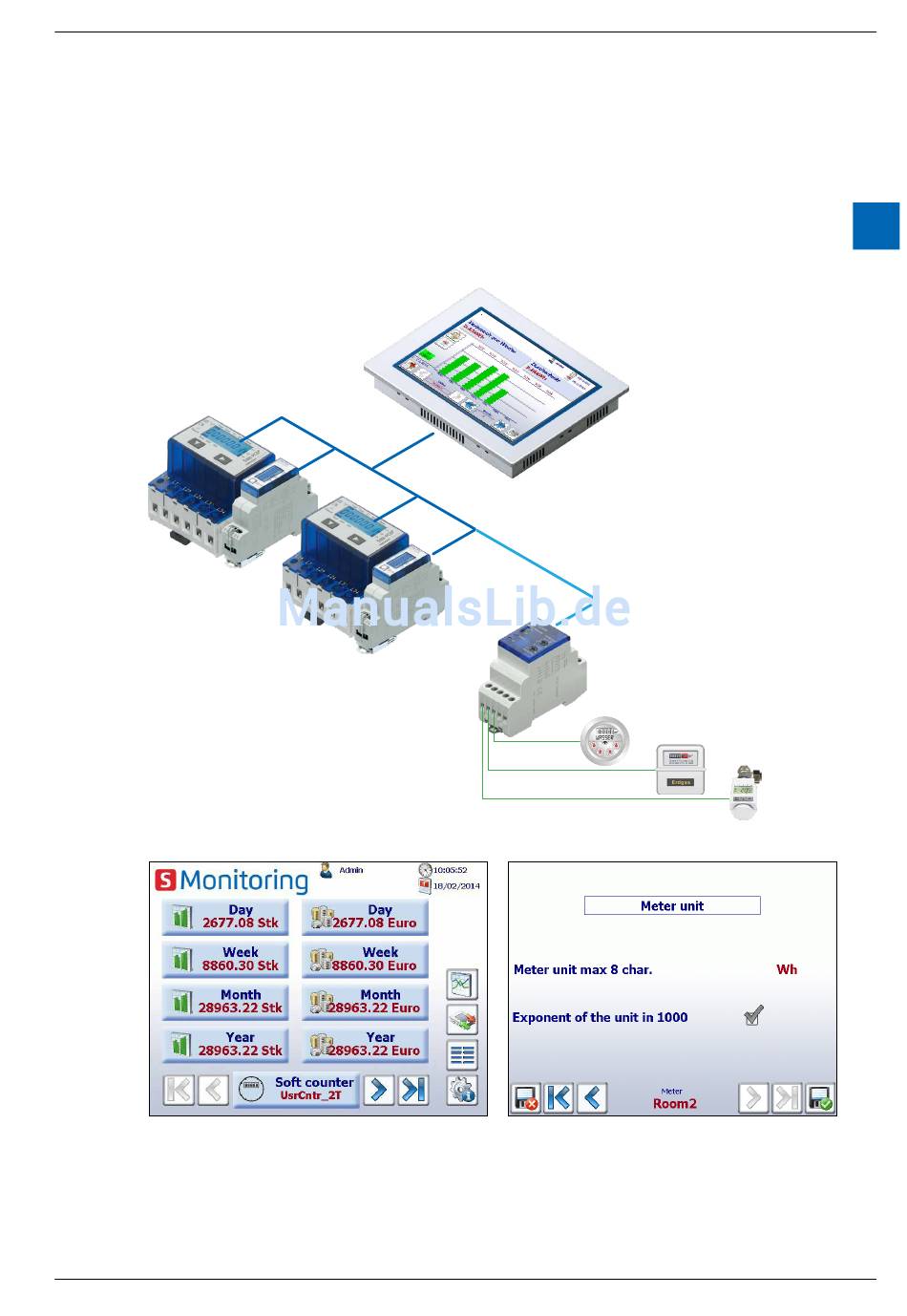

Visualisierung des S0-Impulszählers PCD7.H104SE
Die S-Monitoring-Applikation erstellt automatisch vier virtuelle Zähler pro PCD7.H104SE-Modul.
Jeder dieser vier Zähler wird auf dem Bildschirm als ein einzelner Standard-S-Bus-Zähler
angezeigt. Die Zählerwerte werden in der CSV-Datei protokolliert. Jeder S0-Zähler wird per
Standardnavigation angezeigt.
Beispiele für S-Busadressen:
Zähler 1.0 S01 ➞ Zähler 1.1 S02 ➞ Zähler 1.2 S03 ➞ Zähler 1.3 S04
Die Visualisierung entspricht der Anzeige des Standard-S-Bus-Zählers. Die Einheit und der
Faktor können unter Setup (Einrichtung) eingestellt werden ➞ Energy meter (Energiezähler)
➞ Meter unit (Zählereinheit) (nur, wenn Sie als Admin angemeldet sind). Siehe Kapitel
«Anmeldung als Admin».
Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01
S-Monitoring-Applikation
Grundlegende Funktionen
2
2-11
