3. Montage

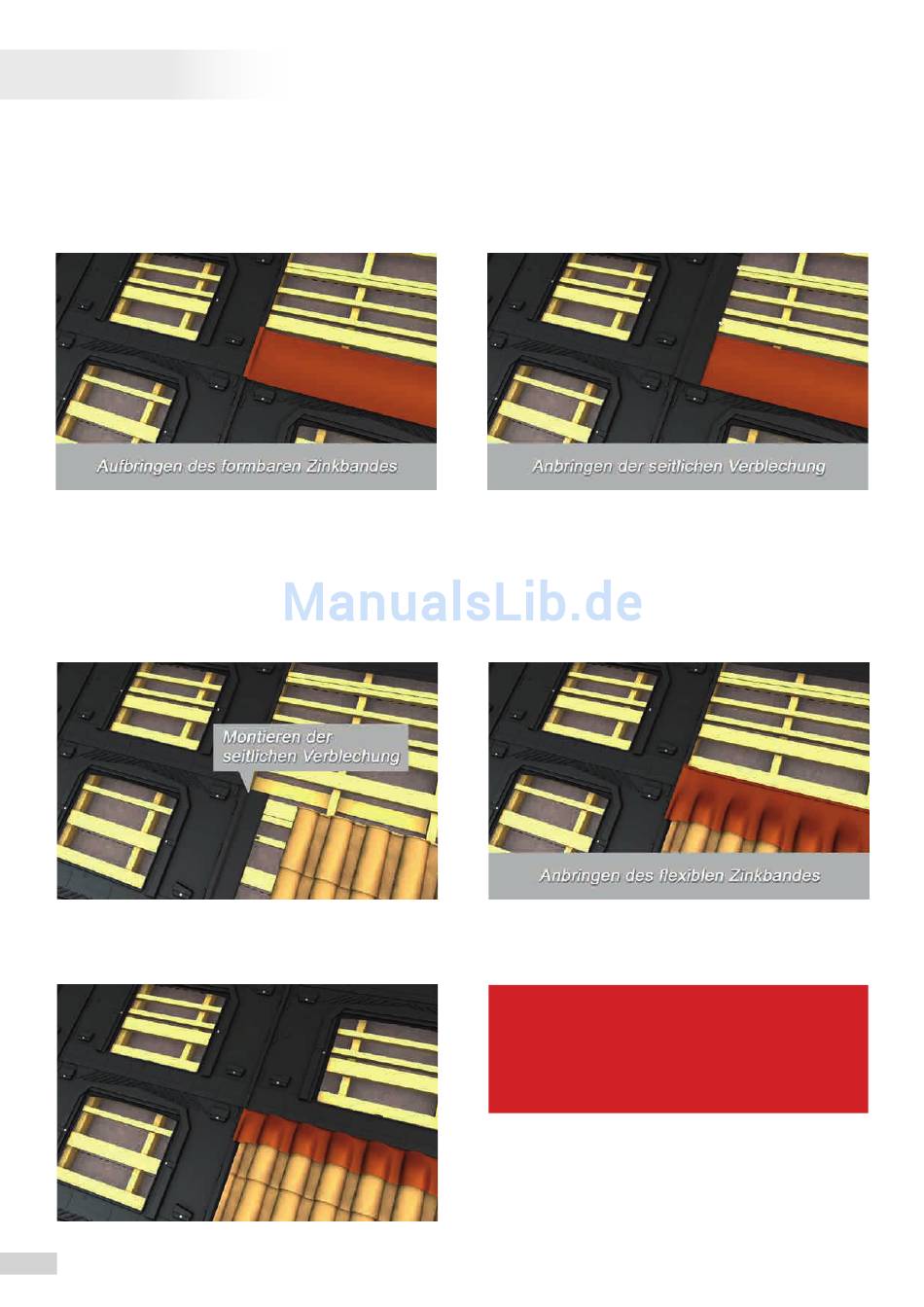

3.8.1 Nach oben zeigender rechter Winkel (« L »-Form)
Das flexibel formbare Dichtungsband so aufbringen, dass es den oberen Rand der unteren Wannenreihe
bedeckt und genau bis auf den Falz der nächstliegenden Wanne der oberen Wannenreihe reicht. Dann auf den
Falz der oberen Wanne die seitliche Verblechung montieren, die im Winkel auch das Dichtungsband bedeckt.
3.8.2 Nach unten zeigender rechter Winkel (« T »-Form)
Die seitliche Verblechung auf die untere Wannenreihe montieren. Die anliegende Ziegelreihe wieder eindecken,
so dass die seitliche Verblechung bedeckt ist. Dann das flexible Zinkband auf die oberste Ziegelreihe aufbringen,
wobei die vorgeschriebenen Mindestbedeckungen (siehe Kapitel 3.3) und der 2 cm-Falz am oberen Rand des
Zinkbandes einzuhalten sind.
Dann die GSE-Wanne montieren, die von oben das
Zinkband bedeckt.
30
ACHTUNG:
FÜR
ALLE
DICHTIGKEITSÜBERLAPPUNGEN
MUSS
DAS
EINHALTEN
D A C H D E C K E R - V O R S C H R I F T E N
SICHERGESTELLT SEIN SOWIE DIE HINWEISE
UNTER 3.3 UND 3.7 DIESER ANLEITUNG.
DER
GELTENDEN
