GSE IN-ROOF SYSTEM Montageanleitung Seite 21

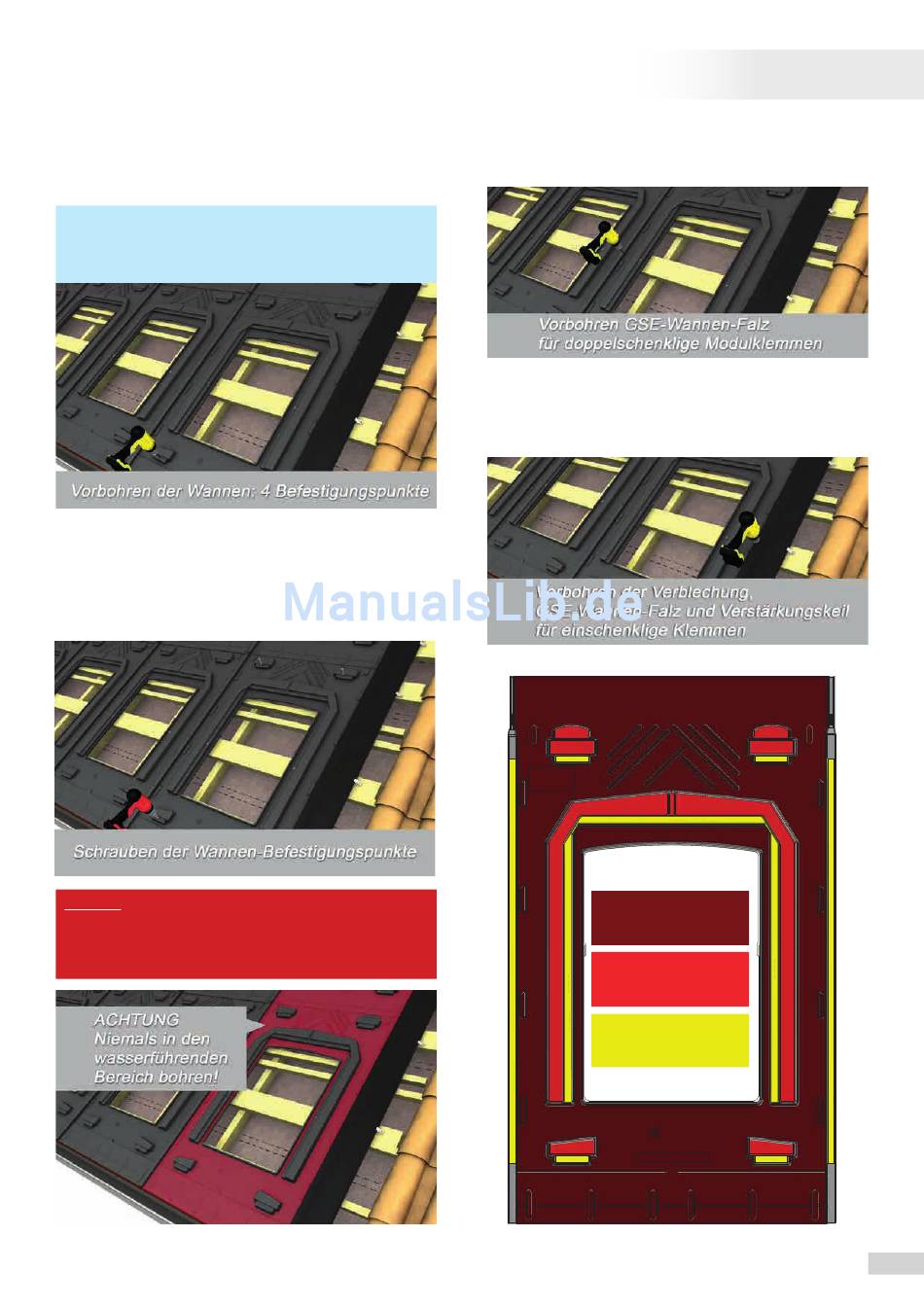

• Die Wannen an den 4 verbleibenden
Befestigungspunkten der GSE-Wanne mit einem
10mm-Bohraufsatz vorbohren.
Tipp:
Dieses Vorbohren kann auch am Boden vorgenommen werden,
bevor die Wannen auf das Dach gebracht werden. Die Wannen
sind einzeln vorzubohren, nicht mehrere gleichzeitig.
• Verschrauben an den 4 verbleibenden Wannen-
Befestigungspunkten
WICHTIG:
Es ist verboten, in den wasserführenden Bereichen sowie an
den höchsten Punkten der GSE-Wannen zu bohren, um die
Funktionstauglichkeit und Dichtigkeit des PV-Systems nicht zu
gefährden.
• Die Befestigungspunkte der Modulklemmen
vorbohren.
• Für die einschenkligen Modulklemmen
(Feldrand), durch übereinanderliegende
Verblechung, Wannenfalz und Verstärkungskeil
vorbohren.
6 5
D
C
Befestigungsbereiche
B
GSE
3. Montage
4
Wasserführender
Bereich
Bohren verboten
Höchstgelegene
Bereiche
Bohren verboten
Bohren erlaubt
IN-ROOF SYSTEM
3
Z
P
Z
P
Z
P
™
21
