3. Montage
8 7

3.6.2 Befestigung der Module

8 7
4 3
24
6 5

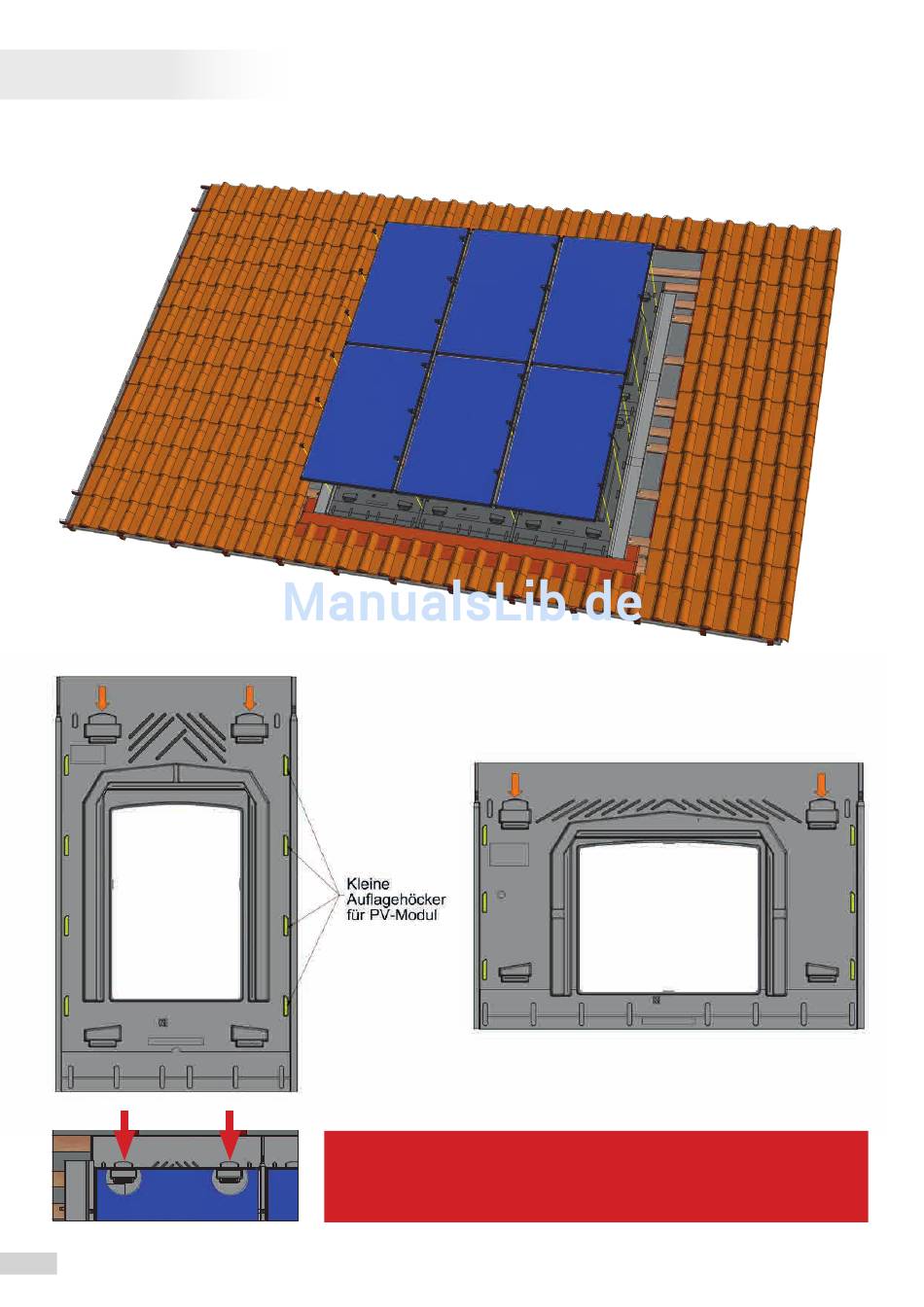

Die PV-Module so auf die GSE-Wannen setzen, dass sie auf den kleinen
Höckern (gelb) aufliegen, und von oben kommend (Pfeile in Orange) mit
dem Modulrahmen (innen) gegen die beiden oberen, großen Wannen-
Höcker stoßen.
6 5
2 1
F
E
ACHTUNG:
BITTE SICHERSTELLEN, DASS DIE MODULE IMMER MITTIG AUF DER WANNE AUFLIEGEN,
DAMIT DIE MODULKLEMMEN ÜBERALL DENSELBEN ABSTAND ZUM MODUL HABEN.
DER MODULRAHMEN MUSS VON OBEN KOMMEND FEST GEGEN DIE BEIDEN GROSSEN
D
WANNENHÖCKER ANLIEGEN, UM EIN VERRUTSCHEN ZU VERMEIDEN.
