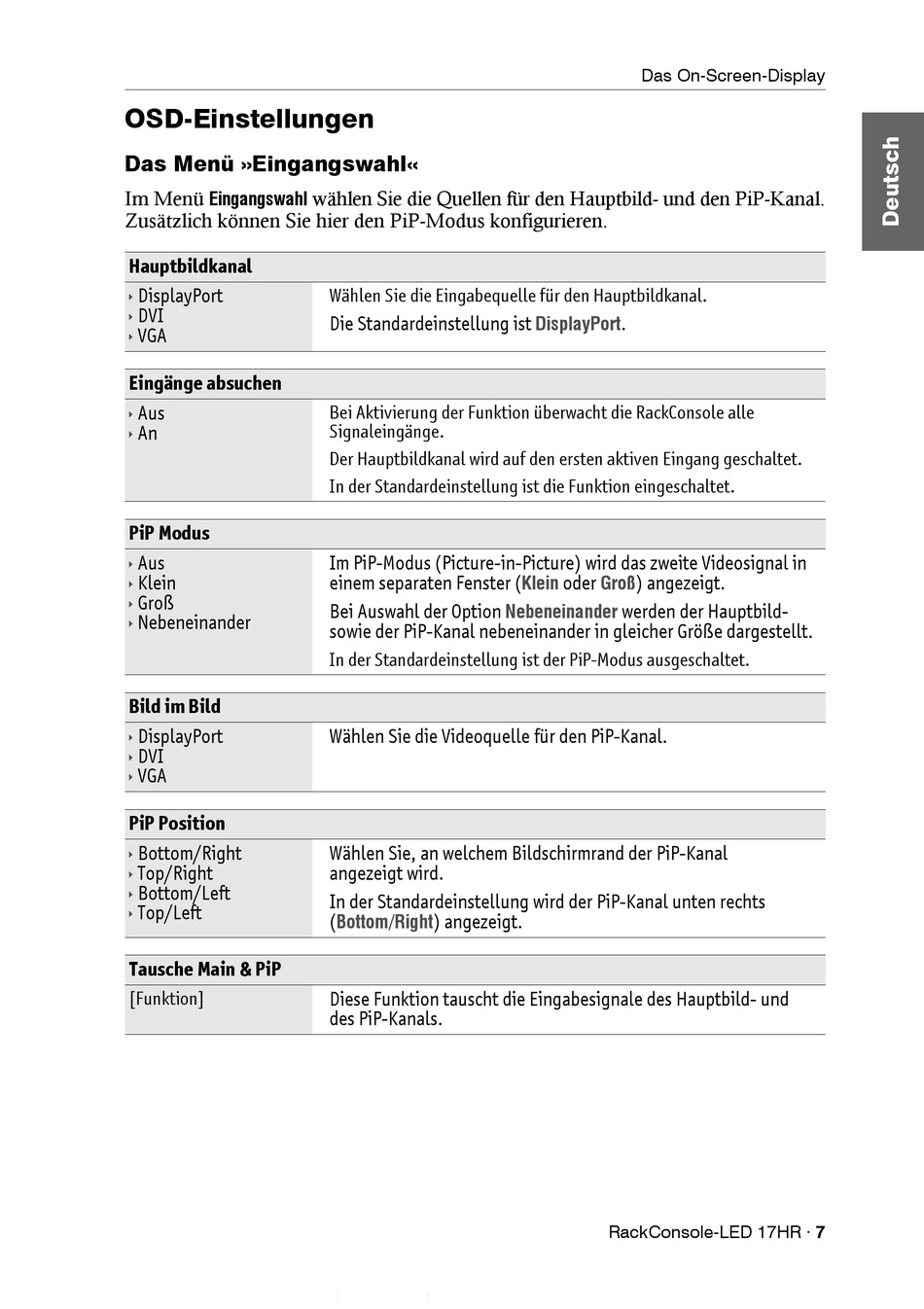

OSD-Einstellungen

Das Menü »Eingangswahl«
Im Menü
Eingangswahl
Zusätzlich können Sie hier den PiP-Modus konfigurieren.
Hauptbildkanal
DisplayPort

DVI

VGA

Eingänge absuchen
Aus

An

PiP Modus
Aus

Klein

Groß

Nebeneinander

Bild im Bild
DisplayPort

DVI

VGA

PiP Position
Bottom/Right

Top/Right

Bottom/Left

Top/Left

Tausche Main & PiP
[Funktion]
wählen Sie die Quellen für den Hauptbild- und den PiP-Kanal.
Wählen Sie die Eingabequelle für den Hauptbildkanal.
Die Standardeinstellung ist
Bei Aktivierung der Funktion überwacht die RackConsole alle
Signaleingänge.
Der Hauptbildkanal wird auf den ersten aktiven Eingang geschaltet.
In der Standardeinstellung ist die Funktion eingeschaltet.
Im PiP-Modus (Picture-in-Picture) wird das zweite Videosignal in
einem separaten Fenster (
Bei Auswahl der Option
sowie der PiP-Kanal nebeneinander in gleicher Größe dargestellt.
In der Standardeinstellung ist der PiP-Modus ausgeschaltet.
Wählen Sie die Videoquelle für den PiP-Kanal.
Wählen Sie, an welchem Bildschirmrand der PiP-Kanal
angezeigt wird.
In der Standardeinstellung wird der PiP-Kanal unten rechts
( Bottom/Right ) angezeigt.
Diese Funktion tauscht die Eingabesignale des Hauptbild- und
des PiP-Kanals.
Das On-Screen-Display
DisplayPort .
oder ) angezeigt.
Klein Groß
werden der Hauptbild-
Nebeneinander
RackConsole-LED 17HR · 7
