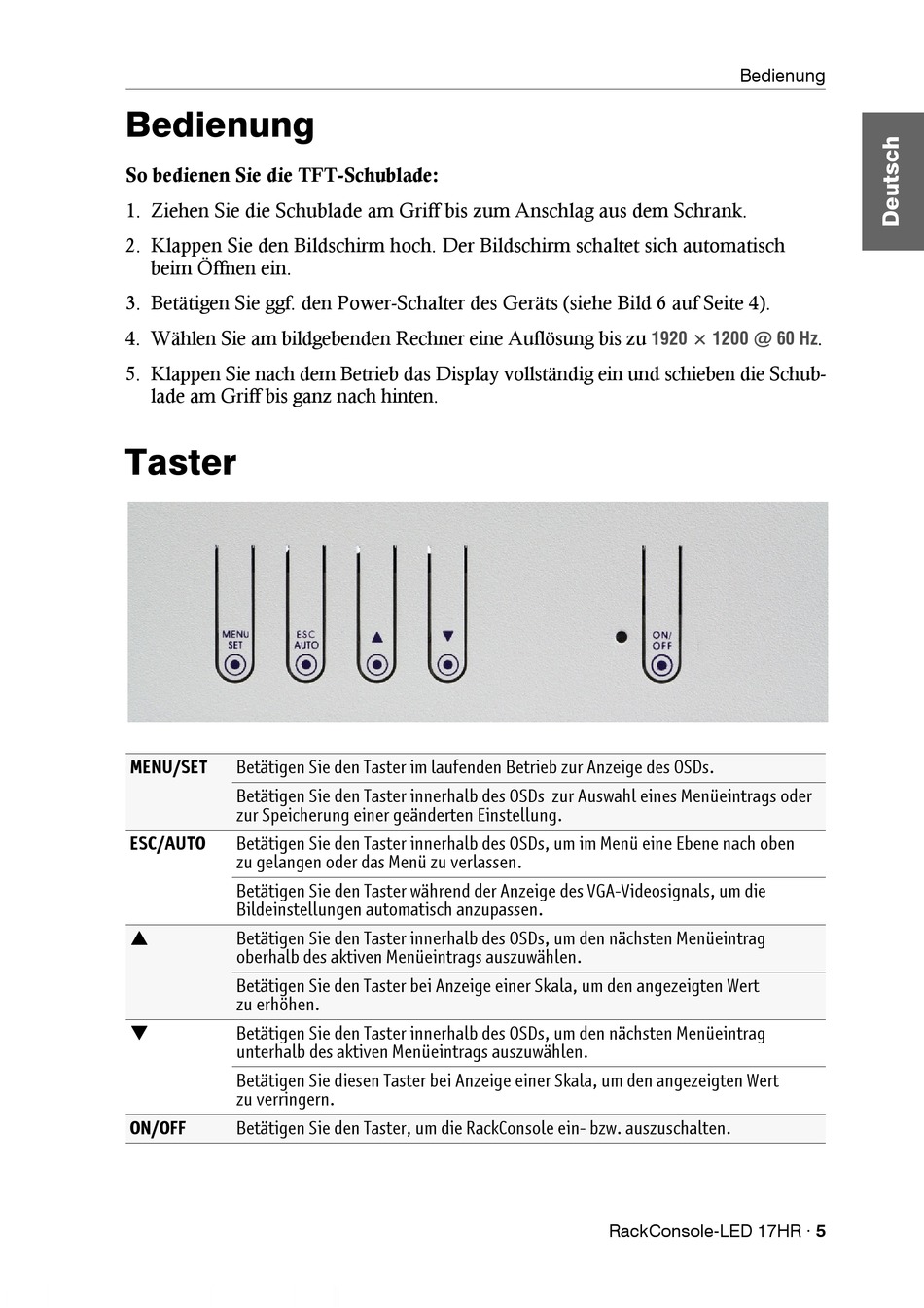

Bedienung; Taster - G&D RACKCONSOLE-LED 17HR Installation Und Bedienung

Bedienung

So bedienen Sie die TFT-Schublade:
1. Ziehen Sie die Schublade am Griff bis zum Anschlag aus dem Schrank.
2. Klappen Sie den Bildschirm hoch. Der Bildschirm schaltet sich automatisch
beim Öffnen ein.
3. Betätigen Sie ggf. den Power-Schalter des Geräts (siehe Bild 6 auf Seite 4).
4. Wählen Sie am bildgebenden Rechner eine Auflösung bis zu
5. Klappen Sie nach dem Betrieb das Display vollständig ein und schieben die Schub-
lade am Griff bis ganz nach hinten.

Taster

MENU/SET Betätigen Sie den Taster im laufenden Betrieb zur Anzeige des OSDs.
Betätigen Sie den Taster innerhalb des OSDs zur Auswahl eines Menüeintrags oder
zur Speicherung einer geänderten Einstellung.
ESC/AUTO Betätigen Sie den Taster innerhalb des OSDs, um im Menü eine Ebene nach oben
zu gelangen oder das Menü zu verlassen.
Betätigen Sie den Taster während der Anzeige des VGA-Videosignals, um die
Bildeinstellungen automatisch anzupassen.
 Betätigen Sie den Taster innerhalb des OSDs, um den nächsten Menüeintrag
oberhalb des aktiven Menüeintrags auszuwählen.
Betätigen Sie den Taster bei Anzeige einer Skala, um den angezeigten Wert
zu erhöhen.
Betätigen Sie den Taster innerhalb des OSDs, um den nächsten Menüeintrag

unterhalb des aktiven Menüeintrags auszuwählen.
Betätigen Sie diesen Taster bei Anzeige einer Skala, um den angezeigten Wert
zu verringern.
ON/OFF Betätigen Sie den Taster, um die RackConsole ein- bzw. auszuschalten.
Bedienung
1920 × 1200 @ 60 Hz
RackConsole-LED 17HR · 5
.
