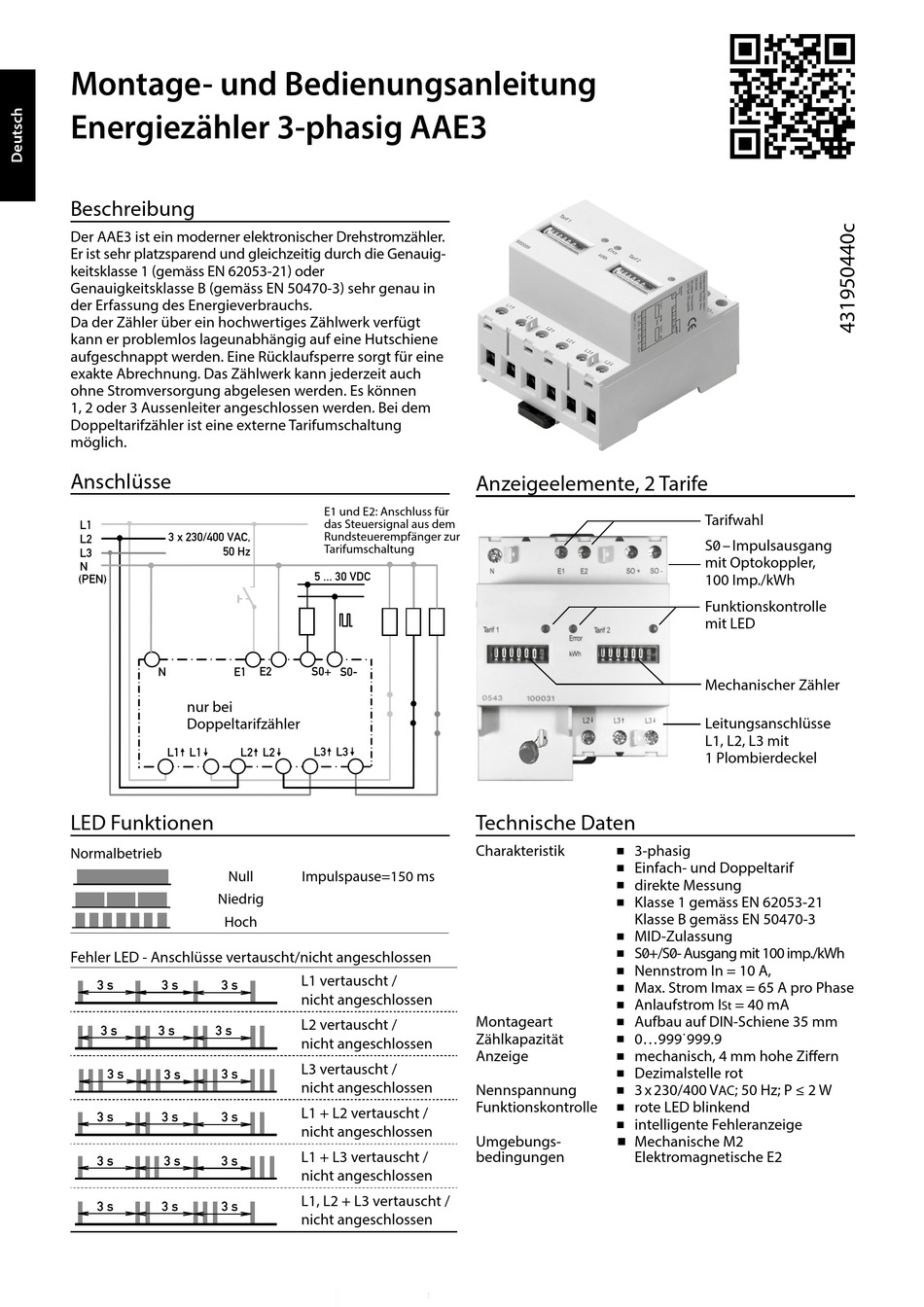

Montage- und Bedienungsanleitung
Energiezähler 3-phasig AAE3
Beschreibung
Der AAE3 ist ein moderner elektronischer Drehstromzähler.
Er ist sehr platzsparend und gleichzeitig durch die Genauig-
keitsklasse 1 (gemäss EN 62053-21) oder
Genauigkeitsklasse B (gemäss EN 50470-3) sehr genau in
der Erfassung des Energieverbrauchs.
Da der Zähler über ein hochwertiges Zählwerk verfügt
kann er problemlos lageunabhängig auf eine Hutschiene
aufgeschnappt werden. Eine Rücklaufsperre sorgt für eine
exakte Abrechnung. Das Zählwerk kann jederzeit auch
ohne Stromversorgung abgelesen werden. Es können
1, 2 oder 3 Aussenleiter angeschlossen werden. Bei dem
Doppeltarifzähler ist eine externe Tarifumschaltung
möglich.
Anschlüsse
L1
3 x 230/400 VAC,
L2
50 Hz
L3
N
(PEN)
N E1
nur bei
Doppeltarifzähler
L1 L1 L2 L2
LED Funktionen
Normalbetrieb
Null
Niedrig
Hoch
Fehler LED - Anschlüsse vertauscht/nicht angeschlossen
3 s 3 s 3 s
3 s 3 s 3 s
3 s 3 s
3 s
3 s 3 s 3 s
3 s 3 s 3 s
3 s 3 s 3 s
E1 und E2: Anschluss für
das Steuersignal aus dem
Rundsteuerempfänger zur
Tarifumschaltung
5 ... 30 VDC
E2 S0+ S0-
L3 L3
Impulspause=150 ms
L1 vertauscht /
nicht angeschlossen
L2 vertauscht /
nicht angeschlossen
L3 vertauscht /
nicht angeschlossen
L1 + L2 vertauscht /
nicht angeschlossen
L1 + L3 vertauscht /
nicht angeschlossen
L1, L2 + L3 vertauscht /
nicht angeschlossen
Anzeigeelemente, 2 Tarife
Technische Daten
Charakteristik 3-phasig
■
Einfach- und Doppeltarif
■
direkte Messung
■
Klasse 1 gemäss EN 62053-21
■
Klasse B gemäss EN 50470-3
MID-Zulassung
■
S0+/S0- Ausgang mit 100 imp./kWh
■
Nennstrom In = 10 A,
■
Max. Strom Imax = 65 A pro Phase
■
Anlaufstrom I
■
Montageart Aufbau auf DIN-Schiene 35 mm
■
Zählkapazität 0...999˙999.9
■
Anzeige mechanisch, 4 mm hohe Ziffern
■
Dezimalstelle rot
■
Nennspannung 3 x 230/400 V
■
Funktionskontrolle rote LED blinkend
■
intelligente Fehleranzeige
■
■ Mechanische M2
Umgebungs-
bedingungen Elektromagnetische E2
Tarifwahl
S0 – Impulsausgang
mit Optokoppler,
100 Imp./kWh
Funktionskontrolle
mit LED
Mechanischer Zähler
Leitungsanschlüsse
L1, L2, L3 mit
1 Plombierdeckel
= 40 mA
St
; 50 Hz; P ≤ 2 W
AC
