W.L. - Alimentazione lampada spia / uscita temporizzata / elet-
troserratura / semaforo (morsetto 16)
Collegare tra questo morsetto e il +24V una eventuale lam-
pada spia, uscita temporizzata, dispositivo di comando per
elettroserratura o semaforo (vedi programmazione avanzata
Cap. 5.2.) a 24 Vdc - 3 W max. Per non compromettere il
corretto funzionamento del sistema non superare la potenza
indicata.
4.5
Connettore J2 - Innesto rapido Minidec, Decoder e RP
E' utilizzato per la connessione rapida di Minidec, Decoder
e Riceventi RP (vedi fig. 15, 16 e 17). Innestare l'accessorio
con il lato componenti rivolto verso l'interno della scheda.
Inserimento e disinserimento vanno effettuati dopo aver
tolto tensione.

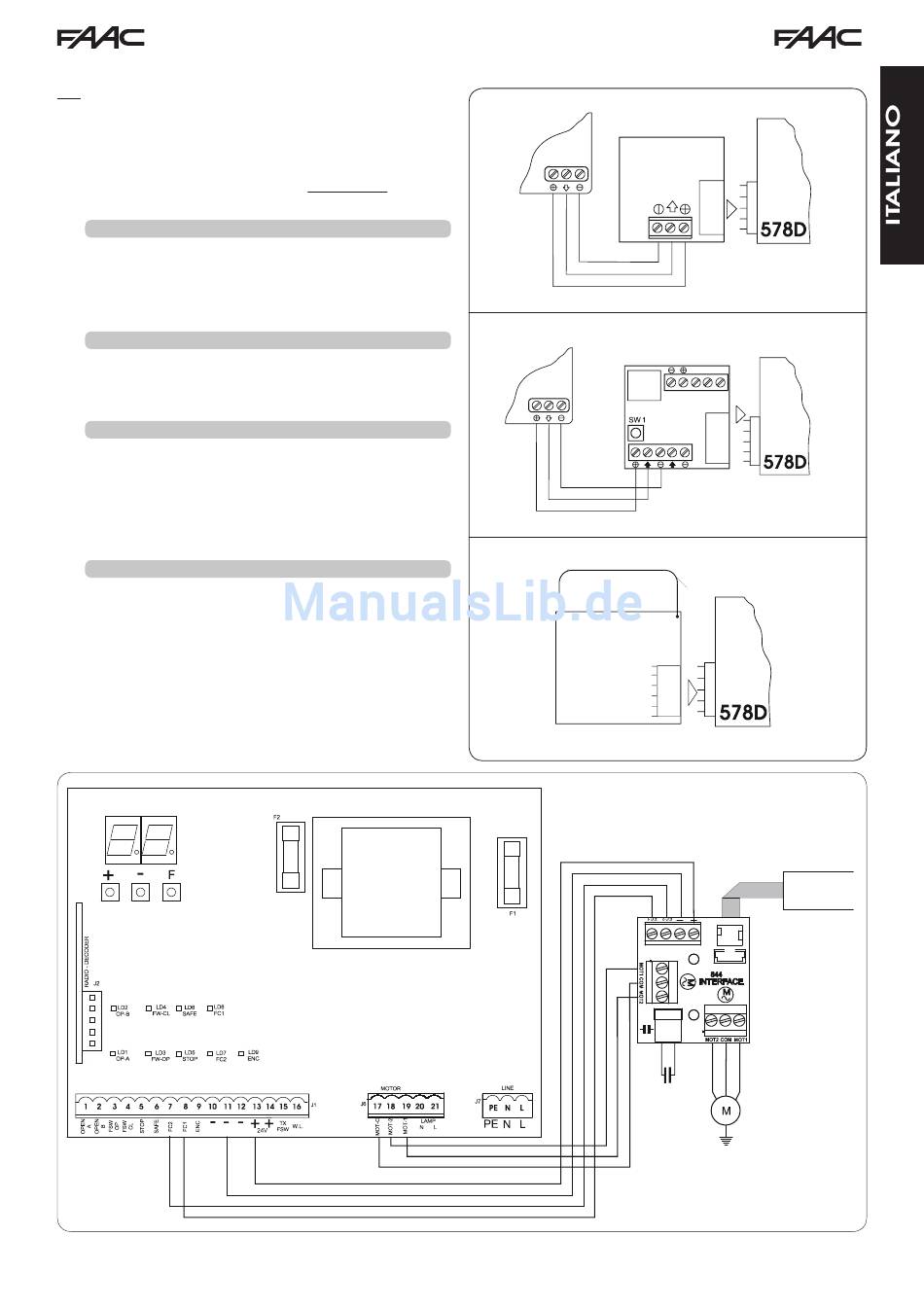

4.6 Collegamento dell'operatore 844
Effettuare i collegamenti tra l'apparecchiatura 578D
e la scheda di interconnessione montata a bordo
dell'operatore seguendo lo schema di figura 18. Fare
riferimento al paragrafo 6.2. per la messa in funzione
4.7 Collegamento dell'operatore 541
Effettuare i collegamenti tra l'apparecchiatura 578D
e la scheda di interconnessione montata a bordo
dell'operatore seguendo lo schema di figura 19.
Un eventuale pulsante di STOP deve essere posto in serie
al collegamento tra l'ingresso STOP della 578D e SAFETY
della 541 INTERFACE. Fare riferimento al paragrafo 6.3.
per la messa in funzione.
4.8
Collegamento di operatori senza interfaccia a bordo
Per effettuare i collegamenti tra l'apparecchiatura 578D
ed operatori che non dispongono di scheda di interfaccia
a bordo utilizzare lo schema di figura 20. Fare riferimento
al paragrafo 6.2. per la messa in funzione, prestando
attenzione alla corrispondenza dei collegamenti dei
finecorsa.
PLUS
PLUS
RP
7
MINIDEC
Fig. 15
DECODER
Fig. 16
Fig. 17
FC1-FC2
J1
J2
J3
J6
FC1-FC2
J5
J4
Fig. 18
