Seite 1 Jegliche Reproduktion dieser Materialien ist ohne vorherige schriftliche Genehmigung von Dell Inc. ausdrücklich verboten. In diesem Text werden folgende Marken verwendet: Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft, Windows, Windows Server, Windows Vista und Active Directory sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder in anderen Ländern;...
Seite 2: Bei Rsa Bsafe
Andere möglicherweise in diesem Dokument verwendete Marken und Handelsnamen beziehen sich auf die Eigentümer der Marken und Handelsnamen oder auf deren Produkte. Dell Inc. erhebt keinerlei Ansprüche auf nicht in ihrem Eigentum stehende Marken und Handelsnamen. Diese Druckersoftware verwendet einige Codes, die von der Independent JPEG Group definiert wurden.
Seite 3 Wählen Sie Senden an im Dropdown-Menü, und klicken Sie dann im Untermenü auf Desktop (Verknüpfung erstellen). 2. Besuchen Sie die Dell Website für Verbrauchsmaterialien unter www.dell.com/supplies, oder bestellen Sie Dell Drucker- Verbrauchsmaterialien per Telefon. Wenn Sie die Dell Service-Kennzeichennummer des Druckers angeben können, ist der Vorgang besonders einfach.
Seite 4: Wo Finde Ich Was
Zurück zur Inhaltsseite Wo finde ich was HINWEIS: Die folgenden Optionen müssen Sie gesondert erwerben. USB-Kabel Ethernet-Kabel Parallelkabel WLAN-Adapter 550-Blatt-Einzug 1100-Blatt-Einzug Festplatte Aktualisierbare Speichermodule Ausgabefach Wonach suchen Sie? Hier finden Sie es CD Treiber und Dienstprogramme Treiber für meinen Drucker Mein Benutzerhandbuch Die CD Treiber und Dienstprogramme enthält ein Demovideo für die Konfiguration, ein Wartungsvideo, die Dokumentation und Treiber für diesen Drucker.
Seite 5 Bedienungsmarke Der Express-Servicecode und die Bedienungsmarke befinden sich auf der rechten Seite der Tonerkassette im Inneren der Vorderseite und auf der hinteren Abdeckung Ihres Druckers. Siehe die Dell Support-Website unter support.dell.com support.dell.com Die Dell Support-Website bietet unter anderem die folgenden Online-Ressourcen: Aktuelle Treiber für den...
Seite 6 Handbücher - Druckerdokumentation und Produktspezifikationen Sie erreichen die Dell Support-Website unter support.dell.com. Wählen Sie auf der Support-Seite Ihr Land aus, und machen Sie die geforderten Angaben, um Zugang zu Hilfe-Tools und Informationen zu erhalten. Zurück zur Inhaltsseite...

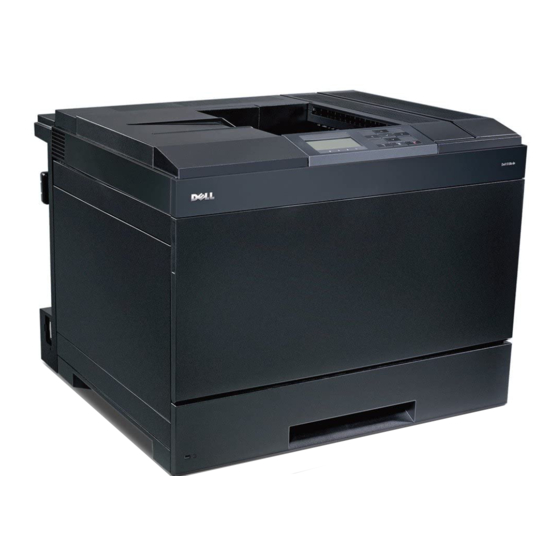

Seite 7: Informationen Zum Drucker
Informationen zum Drucker Vorderseite, Seite und Rückseite Bedienerkonsole Sichern des Druckers Bestellen von Verbrauchsmaterial Die folgenden Abbildungen zeigen den Dell™ 5130cdn Color Laser Printer und seine optionales Zubehör. Vorderseite, Seite und Rückseite Vorderansicht 1 Mittleres Ausgabefach 2 Rechte Abdeckung 3 Tonersammler...
Seite 8: Rechte Ansicht
Fach 1 + 1100-Blatt-Einzug Sie können jedoch nicht zwei 1100-Blatt-Einzüge miteinander kombinieren. Rechte Ansicht: 1 Duplexeinheit 2 Griff der rechten Abdeckung 3 Multieinzug (MPF) 4 Netzschalter 5 Übertragungswalze 6 Fixierer Linke Ansicht Ausgabefach (optional) 1 Stapelfach 2 H Transporteinheit 3 Griff 4 Heftklammer-Kassette Rückansicht...
Seite 9: Sichern Des Druckers
1 Steuerplatinenabdeckung 2 Ethernet-Anschluss 3 WLAN-Adapteranschluss 4 USB-Anschluss 5 Parallele Schnittstelle 6 Stromanschluss für die Haupteinheit 7 Stromanschluss für Ausgabefach 8 Steuerplatine HINWEIS: Wenn Sie den Drucker mit geöffnetem Multieinzug verwenden, setzen Sie den Drucker nicht direkter Sonneneinstrahlung aus. Dies kann zu einer Funktionsstörung oder einer gestörten Bildschirmanzeige führen. Achten Sie darauf, dass genügend Platz zum Öffnen der Fächer, Abdeckungen und Optionen vorhanden ist.
Seite 10: Bestellen Von Verbrauchsmaterial
Sie können Verbrauchsmaterialien von Dell über das Internet bestellen, wenn der Drucker in das Netzwerk eingebunden ist. Zum Starten des Dell Printer Configuration Web Tool geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein und klicken Sie auf Versorgungsteile bestellen bei:, um Toner für den Drucker zu bestellen.
Seite 11: Vorbereiten Der Druckerhardware
Zurück zur Inhaltsseite Vorbereiten der Druckerhardware Klebestreifen entfernen Bänder der Trommel entfernen Installieren der Toner-Kassetten Papier einlegen Klebestreifen entfernen 1. Entfernen Sie den Klebestreifen vom Drucker. 2. Entfernen Sie das Anleitungsblatt vom Drucker. Befolgen Sie die Anweisungen auf diesem Blatt, um die Trommelpatronen und Toner-Kassetten einzurichten. Bänder der Trommel entfernen 1.
Seite 12: Installieren Der Toner-Kassetten
2. Ziehen Sie die Bänder (8) heraus, entfernen Sie das Verpackungsmaterial von der Tür des Druckers. Installieren der Toner-Kassetten ACHTUNG: Lesen Sie die Sicherheitshinweise in den Produktinformationshandbuch durch, bevor Sie die folgenden Maßnahmen durchführen. 1. Öffnen Sie die vordere Abdeckung. 2.
Seite 13: Papier Einlegen
HINWEIS: Der Bereich, der auf dem Abbild gezeigt, darf während des Schüttelns der Kassette nicht berührt werden. 4. Richten Sie den Pfeil der Kassette am Pfeil des Druckers aus und schieben Sie dann die Kassette, bis sie anhält. 5. Wiederholen Schritt 2 Schritt 4, um die Magenta-, Cyan- und schwarze Kassette zu installieren.
Seite 14 Druckmedien". Das Papier wird in allen Papierfächern auf dieselbe Weise eingelegt: 1. Entfernen Sie das Papierfach vom Drucker. 2. Richten Sie die Papierführungen nach dem Papierformat aus, das geladen werden soll. 3. Richten Sie die Längenführungen nach dem Papierformat aus, das geladen werden soll. 4.
Seite 15 5. Legen Sie das Papier mit der empfohlenen Druckseite nach oben in das Papierfach. HINWEIS: Der Druckmedienstapel darf dabei nicht über die Lademarkierung im Papierfach hinausragen. Durch Überladen des Papierfachs können Papierstaus entstehen. 6. Nachdem Sie überprüft haben, dass die Führungen sicher eingestellt sind, erneuern Sie das Papierfach im Drucker. 7.
Seite 16: Installation Eines 550-Blatt-Einzugs
Zurück zur Inhaltsseite Installation des optionalen Zubehörs (sofern vorhanden) Installation eines 550-Blatt-Einzugs Installieren eines 1100-Blatt-Einzugs Installation des 550-Blatt-Einzugs und 1100-Blatt- Einzugs Installieren eines Ausgabefaches Installation eines Speichermoduls Installation einer Festplatte Installation des WLAN-Druckeradapters Konfiguration des WLAN-Adapters Sie können weitere Funktionen des Druckers nutzen, wenn Sie optionales Zubehör installieren. In diesem Kapitel wird beschrieben, wie Sie Druckerzubehör, z.
Seite 17 ACHTUNG: Sie benötigen drei Personen, um den Drucker anzuheben. ACHTUNG: Achten Sie darauf, dass Sie sich nicht die Finger zwischen Drucker und Einzug einklemmen. 4. Ziehen Sie die beiden mitgelieferten Schrauben am Einzug mit einer Münze oder einem Schraubenzieher fest. 5.
Seite 18 7. Entfernen Sie das Papierfach vom 550-Blatt-Einzug. 8. Richten Sie die Papierführungen nach dem Papierformat aus, das geladen werden soll. 9. Richten Sie die Längenführungen nach dem Papierformat aus, das geladen werden soll. 10. Legen Sie das Papier mit der empfohlenen Druckseite nach oben in das Papierfach. 11.
Seite 19: Drucken Einer Seite Mit Druckereinstellungen
Wenn der Einzug nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie das Netzkabel, und installieren Sie den 550-Blatt-Einzug erneut. Verwenden des Dell™ Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 20: Aktualisieren Ihres Treibers Zur Erkennung Des 550-Blatt-Einzugs
16. Nachdem Sie Papier in das installierte Papierfach eingelegt haben, geben Sie die Papiersorte über die Bedienerkonsole des Druckers an: a. Drücken Sie die Taste Menu. (SET). b. Drücken Sie die Taste , bis Facheinst. markiert ist, und drücken Sie dann die Taste c.
Seite 21: Bei Verwendung Des Ps-Treibers
Wenn Sie den XPS-Treiber verwenden, klicken Sie auf Optionen und achten darauf, dass das Kontrollkästchen Bidirektionale Kommunikation aktivieren markiert ist. Falls nicht, setzen Sie die Markierung. 4. Klicken Sie auf Anwenden und dann auf OK. 5. Schließen Sie das Dialogfeld Drucker. Windows 1.
Seite 22 Papierfachkonfiguration unter Installierbare Optionen. 6. Schließen Sie das Dialogfeld Drucker. Wenn Sie die Druckerinformationen nicht automatisch abrufen können, indem Sie Informationen vom Drucker einholen verwenden, versuchen Sie Folgendes: 1. Klicken Sie auf die Registerkarte Geräteeinstellungen und wählen Sie dann eins der verfügbaren Papierfächer unter Papierfachkonfiguration.
Seite 23: Installieren Eines 1100-Blatt-Einzugs
Zubehör. 3. Wählen Sie Treiber und die Optionen aus, die am Drucker installiert wurden, und klicken Sie anschließend auf OK. Mac OS X 10.3.x/10.4.x 1. Wählen Sie den Drucker auf dem Bildschirm Druckerliste unter Print Center (oder Printer Setup Utility) aus. 2.
Seite 24 4. Heben Sie den Drucker hoch und richten Sie die drei Führungsstifte des optionalen 1100-Blatt-Einzugs an den Löchern am unteren Teil des Druckers aus. Setzen Sie den Drucker vorsichtig auf dem 1100-Blatt- Einzug ab. ACHTUNG: Sie benötigen drei Personen, um den Drucker anzuheben. ACHTUNG: Achten Sie darauf, dass Sie sich nicht die Finger zwischen Drucker und Einzug einklemmen.
Seite 25 7. Setzen Sie das Fach in den Drucker ein, und schieben Sie es vollständig ein. 8. Entfernen Sie das Papierfach vom 1100-Blatt-Einzug. 9. Richten Sie die Papierführungen nach dem Papierformat aus, das geladen werden soll. 10. Richten Sie die Längenführungen nach dem Papierformat aus, das geladen werden soll. 11.
Seite 26 Wenn der Einzug nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie das Netzkabel, und installieren Sie den 1100-Blatt-Einzug erneut. Verwenden des Dell™ Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 27 Siehe "Dell Printer Configuration Web Tool". b. Wählen Sie Druckereinstellungen. c. Klicken Sie auf die Registerkarte Druckereinstellungsbericht. d. Wählen Sie Berichte. e. Klicken Sie auf Start unter Druckereinstellungen. Der Druckereinstellungsbericht wird gedruckt. f. Überprüfen Sie, dass der 1100-Blatt-Einzug in der Druckereinstellung aufgeführt ist.
Seite 28 5. Schließen Sie das Dialogfeld Geräte und Drucker. ® 1. Klicken Sie auf Start ® Systemsteuerung ® Hardware und Sound ® Drucker. Windows Vista /Vista x64 2. Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Eigenschaften aus. 3.
Seite 29 5. Klicken Sie auf die Registerkarte Geräteeinstellungen und bestätigen Sie dann die Papierfachkonfiguration unter Installierbare Optionen. 6. Schließen Sie das Dialogfeld Geräte und Drucker. Wenn Sie die Druckerinformationen nicht automatisch abrufen können, indem Sie Informationen vom Drucker einholen verwenden, versuchen Sie Folgendes: 1.
Seite 30 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber verwendet, und wählen Sie dann aus der angezeigten Liste Eigenschaften aus. 3. Klicken Sie auf die Registerkarte Konfiguration, und wählen Sie dann Informationen vom Drucker einholen aus. 4.
Seite 31 ACHTUNG: Wenn Sie den 550-Blatt-Einzug tragen, sollten Sie die dargestellten Bereiche nicht anfassen. 5. Setzen Sie den 550-Blatt-Einzug vorsichtig auf dem 1100-Blatt-Einzug ab. 6. Ziehen Sie die beiden mitgelieferten Schrauben am Einzug mit einer Münze oder etwas ähnlichem fest. 7. Heben Sie den Drucker hoch und richten Sie die drei Führungsstifte des 550-Blatt-Einzugs an den Löchern am unteren Teil des Druckers aus.
Seite 32 Wenn der Einzug nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie das Netzkabel, und installieren Sie den 550-Blatt-Einzug und den 1100-Blatt-Einzug erneut. Verwenden des Dell™ Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 33 Wenn die Einzüge nicht aufgelistet sind, schalten Sie den Drucker aus, ziehen Sie den Netzstecker, und installieren Sie den 550-Blatt-Einzug oder den 1100-Blatt-Einzug erneut. 21. Nachdem Sie Papier in das installierte Papierfach eingelegt haben, geben Sie die Papiersorte über die Bedienerkonsole des Druckers an.
Seite 34 2008/Server 2008 x64 2. Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Eigenschaften aus. 3. Wenn Sie den PCL-Treiber verwenden, klicken Sie auf Optionen und wählen dann Informationen vom Drucker einholen. Wenn Sie den XPS-Treiber verwenden, klicken Sie auf Optionen und achten darauf, dass das Kontrollkästchen Bidirektionale Kommunikation aktivieren markiert ist.
Seite 35 3. Klicken Sie auf die Registerkarte Konfiguration, und wählen Sie dann Informationen vom Drucker einholen aus. 4. Klicken Sie auf Anwenden und dann auf OK. 5. Klicken Sie auf die Registerkarte Geräteeinstellungen und bestätigen Sie dann die Papierfachkonfiguration unter Installierbare Optionen. 6.
Seite 36 1. Wählen Sie Drucken & Faxen in Systemeinstellungen aus. ® Mac OS X 10.5.x 2. Wählen Sie den Drucker in der Liste Drucker aus, und klicken Sie auf Optionen & Zubehör. 3. Wählen Sie Treiber und die Optionen aus, die am Drucker installiert wurden, und klicken Sie anschließend auf OK.
Seite 37 3. Platzieren Sie das Ausgabefach auf der linken Seite des Druckers. ACHTUNG: Greifen Sie immer die unten dargestellten Stellen, wenn Sie das Ausgabefach anheben. 4. Öffnen Sie Fach 1 leicht.
Seite 38 5. Öffnen Sie die vordere Abdeckung. 6. Greifen Sie die Lasche der oberen Bedientafel und ziehen Sie diese leicht heraus. Ziehen Sie dann die Tafel nach vorn, um sie aus dem Drucker zu entfernen. Wiederholen Sie den Vorgang für die untere Bedientafel.
Seite 39 7. Schließen Sie die vordere Abdeckung des Druckers. 8. Setzen Sie das Fach in den Drucker ein, und schieben Sie es vollständig ein.
Seite 40 9. Drücken Sie die Klemme zusammen, um das mittlere Ausgabefach zu entriegeln. Heben Sie dann das Fach an, um es aus dem Drucker zu entfernen. 10. Platzieren Sie die H-Transporteinheit am Drucker. 11. Befestigen Sie die Klammern wie in der Abbildung unten dargestellt.
Seite 41 12. Ziehen Sie zuerst die Schrauben auf der rechten Seite lose an, um die spätere Regulierung noch zu ermöglichen. Ziehen Sie dann die anderen Schrauben auf der linken Seite fest. Ziehen Sie zuletzt die Schrauben auf der rechten Seite ganz fest. 13.
Seite 42 ACHTUNG: Greifen Sie immer die unten dargestellten Stellen, wenn Sie das Ausgabefach anheben. Überprüfen Sie den Abstand zwischen Drucker und Ausgabefach, um sicherzugehen, dass das Ausgabefach korrekt angeschlossen ist. Wenn das Ausgabefach nicht in den Drucker passt, nehmen Sie es ab und setzen Sie es erneut ein. 15.
Seite 43 16. Befestigen Sie die Teile wie unten dargestellt. 17. Entfernen Sie die Abdeckung des Steckers vom Drucker.
Seite 44 18. Stecken Sie den Stecker in die Steckdose und fixieren Sie dann die Plastikbefestigung am Drucker, um die Kabel zu sichern. 19. Befestigen Sie Anschlussabdeckung 2. WARNUNG: Halten Sie die Stromkabel stets aus der Reichweite der Gehäuseabdeckungen. 20. Stecken Sie den Stecker in die Steckdose und fixieren Sie dann die Plastikbefestigung am Drucker, um die Kabel zu sichern.
Seite 45 21. Befestigen Sie die Anschlussabdeckung 1. Befestigen Sie zuerst die linke Seite der Anschlussabdeckung 1 am Drucker. Schließen Sie dann Abdeckung 1 wie abgebildet. 22. Schließen Sie das Stromkabel des Ausgabefaches wie in der Abbildung dargestellt am Drucker an. 23. Öffnen Sie die Vordertür des Ausgabefaches.
Seite 46 24. Entfernen Sie das Verpackungsmaterial der Heftklammerkassette. HINWEIS: Achten Sie darauf, dass das Metallteil wie in der Abbildung dargestellt abgesenkt wurde. 25. Setzen Sie die Heftklammer-Kassette im Ausgabefach ein. 26. Schließen Sie die Vordertür des Ausgabefaches. 27. Schalten Sie den Drucker ein.
Seite 47: Drucken Einer Seite Mit Druckereinstellungen
Wenn das Ausgabefach nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie das Netzkabel, und installieren Sie das Ausgabefach erneut. Verwenden des Dell™ Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 48: Bei Verwendung Des Pcl-Treibers
f. Überprüfen Sie, dass Ausgabefach bei den Druckereinstellungen aufgelistet ist. Wenn das Ausgabefach nicht aufgelistet ist, schalten Sie den Drucker aus, ziehen Sie den Netzstecker, und installieren Sie das Ausgabefach erneut. HINWEIS: Wenn Sie das Ausgabefach nach der Installation des Druckertreibers installiert haben, aktualisieren Sie den Treiber, indem Sie die Anweisungen für das entsprechende Betriebssystem befolgen.
Seite 49: Bei Verwendung Des Ps-Treibers
Wenn die Druckerinformationen nicht automatisch aktualisiert werden, nachdem Sie auf Informationen vom Drucker einholen geklickt haben, führen Sie die folgenden Schritte durch: 1. Klicken Sie auf die Registerkarte Optionen, und wählen Sie Ausgabefachaus dem Listenfeld Posten aus. 2. Wählen Sie Verfügbar bei den Einstellungen des Ausgabefaches. 3.
Seite 50: Installation Eines Speichermoduls
2. Klicken Sie auf Anwenden und dann auf OK. 3. Schließen Sie das Dialogfeld Drucker. Windows XP/XP 1. Klicken Sie auf Start ® Drucker und Faxgeräte. x64/Server 2003/Server 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber 2003 x64 verwendet, und wählen Sie dann aus der angezeigten Liste Eigenschaften aus.
Seite 51 optionales 1024 MB Speichermodul auf der Steuerplatine installieren. 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Drehen Sie die Schraube im Metallgehäuse gegen den Uhrzeigersinn, um die Abdeckung zu öffnen. 3. Entfernen Sie die Steuerplatinenabdeckung. 4. Achten Sie darauf, das Speichermodul in der richtigen Richtung einzusetzen. Die Einkerbungen am Speichermodul müssen mit denen des Schlitzes übereinstimmen.
Seite 52 6. Setzen Sie die Steuerplatinenabdeckung auf. 7. Schließen Sie die Steuerplatinenabdeckung und drehen Sie die Schraube im Uhrzeigersinn. 8. Schalten Sie den Drucker ein. 9. Drucken Sie eine Seite mit den Druckereinstellungen, um zu überprüfen, ob der Speicher korrekt installiert ist. Folgen Sie dazu den Anweisungen unten.
Seite 53: Aktualisieren Ihres Treibers Zur Erkennung Des Speichermoduls
Wenn die Speicherkapazität nicht zugenommen hat, schalten Sie den Drucker aus, ziehen Sie den Netzstecker, und installieren Sie die Speicherkarte erneut. Verwenden des Dell Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 54 3. Wenn Sie den PCL-Treiber verwenden, klicken Sie auf Optionen und wählen dann Informationen vom Drucker einholen. Wenn Sie den XPS-Treiber verwenden, klicken Sie auf Optionen und achten darauf, dass das Kontrollkästchen Bidirektionale Kommunikation aktivieren markiert ist. Falls nicht, setzen Sie die Markierung. 4.
Seite 55 1. Klicken Sie auf Start® Geräte und Drucker. Windows 7/Windows 7 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber x64/Server 2008 R2 x64 verwendet, und wählen Sie dann aus der angezeigten Liste Druckereigenschaften aus. 3.
Seite 56: Installation Einer Festplatte
Speichergröße aus Speicherkapazität unter Installierbare Optionen aus. 2. Klicken Sie auf Anwenden und dann auf OK. 3. Schließen Sie das Dialogfeld Drucker und Faxgeräte. Windows 2000 1. Klicken Sie auf Start ® Einstellungen ® Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber verwendet, und wählen Sie dann aus der angezeigten Liste Eigenschaften aus.
Seite 57 4. Setzen Sie die beiden Plastikstifte auf den Festplatte in die Öffnungen des Metallgehäuses ein. 5. Bringen Sie den linken Abstandhalter auf der Steuerplatine an. 6. Schließen Sie die Festplattenkabel an den Steckern der Steuerplatine an.
Seite 58 7. Ersetzen Sie die Steuerplatinenabdeckung. 8. Schließen Sie die Steuerplatinenabdeckung und drehen Sie die Schraube im Uhrzeigersinn. 9. Schalten Sie den Drucker ein. HINWEIS: Wenn eine Meldung erscheint und sie auffordert, die Ersteinrichtung auf der Bedienerkonsole einzustellen, sollten Sie dieser Anweisung stets folgen. 10.
Seite 59: Aktualisieren Ihres Treibers Zur Erkennung Der Festplatte
Wenn die Festplatte nicht aufgeführt ist, schalten Sie den Drucker aus, ziehen Sie das Netzkabel, und installieren Sie die Festplatte erneut. Verwenden des Dell Printer Configuration Web Tool: a. Starten Sie das Dell Printer Configuration Web Tool. 1) Öffnen Sie den Webbrowser. 2) Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 60 4. Klicken Sie auf Übernehmen und dann auf OK. 5. Schließen Sie das Dialogfeld Geräte und Drucker. Windows Vista/Vista x64 1. Klicken Sie auf Start ® Systemsteuerung ® Hardware und Sound ® Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Eigenschaften aus.
Seite 61 Speichergerät unter Speichergerät und Installierbare Optionen aus. 2. Klicken Sie auf OK. 3. Schließen Sie das Dialogfeld Geräte und Drucker. Windows Vista/Vista x64 1. Klicken Sie auf Start ® Systemsteuerung ® Hardware und Sound ® Drucker. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, der den PS-Treiber verwendet, und wählen Sie dann aus der angezeigten Liste Eigenschaften aus.
Seite 62: Überprüfen Des Verpackungsinhaltes
1. Klicken Sie auf die Registerkarte Geräteeinstellungen, und wählen Sie dann das Speichergerät unter Speichergerät und Installierbare Optionen aus. 2. Klicken Sie auf OK. 3. Schließen Sie das Dialogfeld Drucker. 1. Wählen Sie Drucken & Faxen in Systemeinstellungen aus. ® Mac OS X 10.5.x 2.
Seite 63: Vor Der Installation Des Wlan-Adapters
Vor der Installation des WLAN-Adapters Führen Sie eines der folgenden Verfahren durch, um den WLAN-Adapter von Dell zu installieren. 1. Videoanweisungen (empfohlen) a. Legen Sie die gelieferte CD Treiber und Dienstprogramme ein. Die Datei Navigator für einfache Einrichtung wird automatisch gestartet.
Seite 64: Bei Verwendung Der Bedienerkonsole
2. Entfernen Sie die Kappe vom Anschluss für den WLAN-Druckeradapter. 3. Richten Sie den Stecker und die drei Ausbuchen des WLAN-Adapters an den vier Öffnungen aus und setzen Sie den Adapter ein. HINWEIS: Stellen Sie sicher, dass der Adapter vollständig und sicher eingeführt wird. 4.
Seite 65: Festlegen Der Funknetzeinstellungen
a. Drücken Sie die Taste Menu. b. Vergewissern Sie sich, dass Bericht/Liste markiert ist, und drücken Sie dann die (SET) Taste. (SET) Taste. c. Druckereinstellungen wird angezeigt. Drücken Sie die Die Seite Druckereinstellungen wird gedruckt. 6. Überprüfen Sie, dass der Abschnitt Netzwerk (Drahtlos) vorhanden ist. HINWEIS: Weitere Informationen zur Konfiguration des kabellosen Druckeradapters finden Sie unter "Konfiguration...
Seite 66: Verwendung Des Setups, Um Einen Wlan-Adapter Zu Konfigurieren
Einrichtungshilfe mittels Verbindung Ethernet Verbindung Bedienerkonsole oder Dell Printer Configuration Web Tool Erweiterte Einrichtung über WPS-PIN* WPS-PBC* Verbindung WPS-PIN (Wi-Fi geschütztes Setup-Persönliche-Identifikationsnummer) ist eine Methode, um Geräte, die eine kabellose Konfiguration benötigen, zu authentifizieren und registrieren, indem man die PIN-Zuordnung im Drucker und im Computer eingibt.
Seite 67: Verwendung Des Erweiterten Setups, Um Einen Wlan-Adapter Zu Konfigurieren
Wählen Sie Erweitertes Setup, um Ihren WLAN-Adapter mit einer der folgenden Optionen zu konfigurieren: Ethernet Bedienerkonsole Dell Printer Configuration Web Tool WPS-PIN WPS-PBC Ethernet 1. Legen Sie die mit dem Drucker gelieferte CD Treiber und Dienstprogramme in Ihren Computer ein. Die Datei Navigator für einfache Einrichtung wird automatisch gestartet.
Seite 68: Bedienerkonsole Oder Dell Printer Configuration Web Tool
12. Folgen Sie den Anweisungen auf dem Bildschirm, um die Konfiguration des Funknet-Adapters fertig zu stellen. Bedienerkonsole oder Dell Printer Configuration Web Tool 1. Legen Sie die mit dem Drucker gelieferte CD Treiber und Dienstprogramme in Ihren Computer ein. Die Datei Navigator für einfache Einrichtung wird automatisch gestartet.
Seite 69 Das Fenster Funknetz-Konfiguration wird geöffnet. 3. Wählen Sie Erweitert und klicken Sie dann auf Weiter. 4. Wählen Sie Bedienertafel oder Dell Printer Configuration Web Tool, klicken Sie dann auf Weiter. Das Anleitungsvideo startet. 5. Folgen Sie den Anweisungen auf dem Bildschirm, um die Konfiguration des Funknet-Adapters fertig zu stellen.
Seite 70 HINWEIS: WPS-PBC (Wi-Fi geschützte Einrichtung mit Push Button Konfiguration) ist eine Methode, um Geräte zu identifizieren und zu registrieren, die für eine WLAN-Konfiguration benötigt werden, indem die Taste des Zugangspunktes über den WLAN-Router gedrückt wird. Dann wird die Einrichtung der WPS-PBC Einstellung an der Bedienerkonsole durchgeführt.
Seite 71: Für Dhcp-Netzwerk
6. Klicken Sie auf Funknetz-Einstellungstool, um die kabellose Einrichtung zu starten. Das Funknetz-Einstellungstool startet. 7. Es erscheinen Informationen zur Verbindung. Klicken Sie auf Weiter. HINWEIS: Wenn der Drucker bereits angeschlossen wurde, erscheint dieser Bildschirm nicht mehr. Zusätzlich wechselt der Bildschirm nicht zum nächsten Bildschirm, bis der Drucker verbunden ist. 8.
Seite 72 c. Wählen Sie die Registerkarte Drahtlosnetzwerke aus. d. Stellen Sie sicher, dass das Kontrollkästchen für Windows zum Konfigurieren der Einstellungen verwenden aktiviert ist. HINWEIS: Notieren Sie unbedingt die aktuellen Funknetzeinstellungen Schritt e Schritt g, damit Sie sie später wiederherstellen können. e.
Seite 73 Blättern Sie nach unten und wählen Sie IP-Adresse. (Standardbereich für IP-Adresse: 169.254.xxx.yyy) IP-Adresse 169.254.000.041* 3. Überprüfen Sie, dass die IP-Adresse auf dem Computer von DHCP zugewiesen wird. 4. Öffnen Sie das Dell Printer Configuration Web Tool über den WEB- Browser.
Seite 74 5. Erstellen Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool. 6. Starten Sie den Drucker neu. 7. Stellen Sie die Funknetzeinstellungen auf dem Computer wieder her. HINWEIS: Wenn der Computer über ein WLAN-Druckeradapter-Tool verfügt, ändern Sie die Funknetzeinstellungen mithilfe dieses Tools.
Seite 75 j. Klicken Sie auf OK, um das Dialogfeld Eigenschaften zu schließen. HINWEIS: Wenn das Betriebssystem, mit dem Sie arbeiten, eine Version vor Windows 2000 ist, erstellen Sie die Einstellungen entsprechend den Angaben im Handbuch des Funknetz-Einstellungs-Tools, das vom Hersteller Ihres Funknetzgerätes zur Verfügung gestellt wird.
Seite 76 ändern. Siehe Anweisungen weiter unten. Für Windows XP und Windows Server 2003: a. Wählen Sie Netzwerkverbindungen aus der Systemsteuerung aus. b. Klicken Sie mit der rechten Maustaste auf Drahtlose Netzwerkverbindung, und wählen Sie Eigenschaften aus. c. Wählen Sie die Registerkarte Drahtlosnetzwerke aus. d.
Seite 77 e. Wählen Sie dell_device aus den Netzwerkoptionen aus, die in Verbindung mit einem Netzwerk herstellen aufgeführt sind. f. Wählen Sie Trotzdem verbinden in dem Warndialogfeld aus, das darüber informiert, dass Sie in einen nicht gesicherten Bereich gelangen. g. Klicken Sie in dem Dialogfeld auf Schließen, nachdem die erfolgreiche Verbindung bestätigt wurde. Windows Server 2008: a.
Seite 78 Eingabetaste. IP-Adresse 172.031.000.041* 4. Öffnen Sie das Dell Printer Configuration Web Tool über den WEB- Browser. 5. Ändern Sie die Funknetzeinstellung des Druckers im Dell Printer Configuration Web Tool. 6. Starten Sie den Drucker neu. 7. Stellen Sie die Funknetzeinstellungen auf dem Computer wieder her.
Seite 79 Erweitert. Wenn für den Drucker der Funknetzmodus "Infrastruktur" eingestellt ist: Wählen Sie Nur Zugriffspunkt (Infrastruktur) Netzwerke aus, und schließen Sie das Dialogfeld Erweitert. g. Klicken Sie auf Hinzufügen, um Eigenschaften für Drahtlose anzuzeigen. h. Geben Sie die Einstellung ein, die Sie an den Drucker senden, und klicken Sie auf OK. i.
Seite 80 Zurück zur Inhaltsseite...
Seite 81: Drucker Mit Computer Oder Netzwerk Verbinden
Drucken und Überprüfen der Seite mit den Druckereinstellungen Zuweisen einer IP-Adresse Überprüfen der IP-Einstellungen Verwenden der RESET-Taste Das für Ihren Dell™ 5130cdn Color Laser Printer verwendete Netzwerkkabel muss die folgenden Anforderungen erfüllen: Verbindungstyp Verbindungsspezifikationen Ethernet 10 Base-T/100 Base-TX/1000 Base-T WLAN IEEE 802.11b/802.11g/802.11n...
Seite 82 Direktverbindung Ein lokaler Drucker ist ein Drucker, der über ein USB-Kabel oder ein Parallelkabel an den Computer angeschlossen ist. Wenn der Drucker nicht an den Computer, sondern an ein Netzwerk angeschlossen ist, übergehen Sie diesen Abschnitt, und fahren Sie mit "Netzwerkverbindung" fort. USB-Kabel ®...
Seite 83: Netzwerkverbindung
3. Achten Sie darauf, das Parallelsymbol am Kabel auf das Parallelsymbol am Drucker auszurichten. 4. Sichern Sie die Befestigungsklammerm am Parallelkabel. 5. Schließen Sie das andere Ende des Kabels an eine Parallele Schnittstelle auf der Rückseite des Computers an. Netzwerkverbindung So schließen Sie den Drucker an ein Netzwerk an: 1.
Seite 84: Zuweisen Einer Ip-Adresse
"Überprüfen der IP- Einstellungen". Verwenden des Dell™ Printer Configuration Web Tool: 1. Geben Sie die IP-Adresse Ihres Druckers im Web-Browser ein.Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool aufrufen, lesen Sie bitte "Dell Printer Configuration Web Tool".
Seite 85: Verwenden Des Dell Printer Configuration Web Tool (Für Den Ipv4- Modus)
Verwenden des Dell Printer Configuration Web Tool (für den IPv4- Modus) 1. Geben Sie die IP-Adresse Ihres Druckers im Web-Browser ein.Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool aufrufen, lesen Sie bitte "Dell Printer Configuration Web Tool".
Seite 86: Überprüfen Der Ip-Einstellungen
1. Geben Sie die IP-Adresse Ihres Druckers im Web-Browser ein.Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool aufrufen, lesen Sie bitte "Dell Printer Configuration Web Tool". Das "Dell Printer Configuration Tool öffnet sich. 2. Wählen Sie Druckservereinstellungen.
Seite 87 Wenn der RESET-Schalter auslöst und der Drucker ausschaltet, ist der Fehlerstromdetektor funktionsfähig. Drücken Sie die RESET-Taste, um den Drucker wieder einzuschalten. Wenn der RESET-Schalter nicht auslöst, setzen Sie sich mit Dell in Verbindung. Verwenden Sie den Drucker nicht weiter, wenn der Fehlerstromdetektor nicht funktionsfähig ist.
Seite 88: Ersteinstellungen Durchführen
Wenn Sie nicht mit der Konfiguration der Ersteinrichtung beginnen, erscheint nach drei Minuten Druckbereit auf der Bedienerkonsole. Danach können Sie die folgende Ersteinrichtung vornehmen, indem Sie die Einschalthilfe an der Bedienerkonsole aktivieren oder bei Bedarf über das Dell™ Printer Configuration Web Tool aufrufen.
Seite 89 Bestimmen Sie die Sprache des Textes auf der Bedienerkonsole, und drücken Sie die (SET) Taste. English Français Italiano Deutsch Español Dansk Nederlands Norsk Svenska (SET) Taste. 2. Zeitzone einstellen erscheint. Bestimmen Sie die Zeitzone, und drücken Sie die Wählen Sie eine Zeitzone aus der Dropdown-Liste. UTC - 12:00 UTC -...
Seite 90 +02:00 JORDANIEN, LETTLAND, LIBANON, LITAUEN, RUMÄNIEN, SÜDAFRIKA, TÜRKEI, RUSSISCHE FÖDERATION KUWAIT, KATAR, SAUDI ARABIEN, TÜRKEI, BAHRAIN, IRAK, RUSSISCHE FÖDERATION +03:00 RUSSISCHE FÖDERATION +03:30 RUSSISCHE FÖDERATION, OMAN, VEREINIGTE ARABISCHE EMIRATE +04:00 RUSSISCHE FÖDERATION, AFGHANISTAN +04:30 RUSSISCHE FÖDERATION +05:00 RUSSISCHE FÖDERATION +05:30 RUSSISCHE FÖDERATION +05:45 RUSSISCHE FÖDERATION...
Seite 91: Installation Der Druckertreiber Auf Windows Computern
Windows 7, Windows Vista, Windows Server 2008 R2, Windows Server 2008 bzw. Windows XP Firewall vor der Installation der Dell Druckersoftware. Zum Deaktivieren oder Aktivieren der Windows 7, Windows Vista, Windows Server 2008 R2, Windows Server 2008, bzw. Windows XP Firewall führen Sie die folgenden Schritte aus.
Seite 92: Einrichten Der Direkten Verbindung
Vista, Windows Server 2008 R2, Windows Server 2008 bzw. Windows XP Firewall nach der Installation der Druckersoftware beeinträchtigt die Verwendung des Netzwerkdruckers nicht. 1. Klicken Sie auf die Schaltfläche Start und dann auf Hilfe und Support. HINWEIS: Wenn Sie unter Windows Server 2008 R2 und Windows 7 die Onlinehilfe verwenden, schalten Sie im Fenster Windows-Hilfe und Support auf Offlinehilfe um.
Seite 93: Einrichtung Einer Netzwerkverbindung
Installation des XPS-Druckertreibers HINWEIS: Der XPS-Treiber wird nur von den folgenden Betriebssystemen unterstützt: Windows 7, Windows 7 x64, Windows Vista, Windows Vista x64, Windows Server 2008 R2 x64, Windows Server 2008 und Windows Server 2008 x64. 1. Dekomprimieren Sie die folgenden Ordner auf dem Desktop, etc. D:\Drivers\XPS\Win_VistaXP2K\XPS_5130.zip (wenn D der Laufwerksbuchstabe Ihrer CD ist) 2.
Seite 94 6. Wählen Sie die Software und Dokumentation aus, die installiert werden soll, und klicken Sie auf Weiter. Sie können die Ordner angeben, in denen die Dell Software und Dokumentation installiert werden soll. Zum Ändern der Ordner klicken Sie auf Durchs.
Seite 95: Einrichten Eines Netzwerkdruckers Im Fern-Netzwerk
Das Dell Printer Configuration Web Tool ist nicht verfügbar, wenn der Drucker lokal an einen Computer oder Druckserver angeschlossen ist. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, und die Druckerkonfiguration wird auf dem Bildschirm angezeigt.
Seite 96 Für Windows XP, Windows Vista, Windows Server 2003 und Windows Server 2008: 1. Klicken Sie auf Start® Alle Programme (nur unter Windows Vista)® Zubehör (nur unter Windows Vista)® Ausführen. 2. Geben Sie gpedit.msc ein, und klicken Sie dann auf OK. 3.
Seite 97: Starten Der Remote-Registry
Für Windows Server 2008 R2 und Windows 7: 1. Klicken Sie auf Start®Systemsteuerung. 2. Wählen Sie System und Sicherheit. 3. Klicken Sie auf Windows-Firewall. 4. Klicken Sie auf Ein Programm oder Feature durch die Windows-Firewall zulassen. 5. Wenn die Kontrollkästchen unter Zugelassene Programme und Features: ausgegraut sind, klicken Sie auf Einstellungen ändern.
Seite 98 Windows Vista: 1. Klicken Sie auf Start ® Systemsteuerung. 2. Wählen Sie Benutzerkonten und Jugendschutz. 3. Klicken Sie auf Benutzerkonten. 4. Klicken Sie auf Benutzerkontensteuerung ein- oder ausschalten. 5. Klicken Sie auf Weiter. 6. Deaktivieren Sie das Kontrollkästchen Benutzerkontensteuerung verwenden, um zum Schutz des Computers beizutragen.
Seite 99: Deaktivieren Der Einfachen Dateifreigabe
Sie können "Deaktivieren der Benutzerkontosteuerung" für dieses Verfahren übergehen. HINWEIS: Dieser Schritt ist erforderlich, wenn Sie Windows Vista, Windows Vista 64-Bit Edition, Windows Server 2008, Windows Server 2008 64-Bit Edition, Windows Server 2008 R2 64-bit Edition, Windows 7 und Windows 7 64-bit Edition als Server-Rechner benutzen.
Seite 100 Das Dell Printer Configuration Web Tool ist nicht verfügbar, wenn der Drucker lokal an einen Computer oder Druckserver angeschlossen ist. Um das Dell Printer Configuration Web Tool zu starten, geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, und die Druckerkonfiguration wird auf dem Bildschirm angezeigt.
Seite 101: Konfigurierung Für Gemeinsame Nutzung
Konfigurierung für gemeinsame Nutzung Sie können den Drucker zur gemeinsamen Nutzung im Netzwerk freigeben, indem Sie die mitgelieferte CD Treiber und ® Dienstprogramme oder Microsoft Point-and-Print oder Peer-to-Peer verwenden. Wenn Sie eines der von Microsoft angebotenen Verfahren einsetzen, können Sie aber nicht alle mit der CD Treiber und Dienstprogramme installierten Funktionen verwenden (z.
Seite 102: Point-And-Print (Zeigen Und Drucken)
2. Klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie Freigeben aus. 3. Klicken Sie auf die Schaltfläche Freigabeoptionen ändern, sofern vorhanden. Markieren Sie das Kontrollkästchen Drucker freigeben, und geben Sie dann einen Namen in das Textfeld Freigabename ein.
Seite 103 Warten Sie, während die Treiberinformationen vom Server auf den Client kopiert werden und das neue Druckerobjekt dem Ordner Drucker und Faxgeräte (Drucker unter Windows 2000) hinzugefügt wird. Die zum Kopieren benötigte Zeit hängt vom Datenverkehr im Netzwerk und anderen Faktoren ab. Schließen Sie die Netzwerkumgebung.
Seite 104 d. Klicken Sie auf der Registerkarte Allgemein auf Testseite drucken. Wenn die Testseite fehlerfrei gedruckt wird, ist die Installation abgeschlossen. Windows Server 2008, Windows Server 2008 64-bit Edition 1. Klicken Sie auf dem Windows-Desktop des Client-Computers auf Start ® Netzwerk. 2.
Seite 105: Peer-To-Peer
Peer-to-Peer Wenn Sie das Peer-to-Peer-Verfahren verwenden, wird der Druckertreiber auf jedem Client-Computer vollständig installiert. Die Änderungen an den Treibern werden weiterhin von den Netzwerk-Clients gesteuert. Der Client-Computer verarbeitet die Druckaufträge. Windows XP, Windows XP 64-bit Edition, Windows Server 2003, Windows Server 2003 x64 Edition, Windows 2000 1.
Seite 106 Systemtreiber zur Verfügung steht, müssen Sie einen Pfad zu vorhandenen Treibern eingeben. 6. Entscheiden Sie, ob der Drucker der Standarddrucker für den Client sein soll, und klicken Sie zuerst auf Weiter und dann auf Fertig stellen (unter Windows 2000 klicken Sie auf Fertig stellen). 7.
Seite 107 Der Host-Name des Servers ist der Name des Server-Computers im Netzwerk. Der Name des zur gemeinsamen Nutzung freigegebenen Druckers ist der während der Serverinstallation zugewiesene Name. 4. Wenn der Drucker neu ist, werden Sie möglicherweise aufgefordert, einen Druckertreiber zu installieren. Wenn kein Systemtreiber zur Verfügung steht, müssen Sie einen Pfad zu vorhandenen Treibern eingeben.
Seite 108: Einrichten Der Sicherheit
Der Host-Name des Servers ist der Name des Server-Computers im Netzwerk. Der Name des zur gemeinsamen Nutzung freigegebenen Druckers ist der während der Serverinstallation zugewiesene Name. 4. Wenn der Drucker neu ist, werden Sie möglicherweise aufgefordert, einen Druckertreiber zu installieren. Wenn kein Systemtreiber zur Verfügung steht, müssen Sie einen Pfad zu vorhandenen Treibern eingeben.
Seite 109: Problemlösungstipps
6. Schalten Sie den Drucker aus, um die Einstellungen zu übernehmen. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 110 2. Wählen Sie Druckereinstellungen. 3. Klicken Sie auf die Registerkarte Druckerwartung. 4. Wählen Sie Vorgaben rücksetzen aus der Liste, die links auf der Seite angezeigt wird. Die Seite Vorgaben rücksetzen wird angezeigt. 5. Klicken Sie auf Starten. Der Drucker wird automatisch ausgeschaltet, um die neuen Einstellungen zu übernehmen. Zurück zur Inhaltsseite...
Seite 111: Installation Der Ppd-Datei
2. Legen Sie die CD Treiber und Dienstprogramme ein. 3. Doppelklicken Sie auf den Ordner Mac OS X und dann auf das Symbol Dell 5130cdn Installer. 4. Geben Sie Namen und Passwort des Administrators ein und klicken Sie auf OK.
Seite 112: Verwendung Von Bonjour
6. Geben Sie die IP-Adresse des Druckers, der verwendet werden soll, im Feld Adresse ein und wählen Sie Line Printer Daemon - LPD bei Protokoll. 7. Wählen Sie zu verwendenden Treiber wählen... aus Druckanwendung und wählen Sie dann den Dell 5130cdn Color Laser aus der Liste.
Seite 113 Protokoll-Menü. 2. Geben Sie die IP-Adresse des Druckers, der verwendet werden soll, im Feld Adresse im Menü Protokolle ein. 3. Wählen Sie Dell bei der Druckanwendung und bestätigen Sie, dass der Dell 5130cdn Color Laser unter Modellname markiert ist. HINWEIS: Wenn das Drucken über den IP-Druck eingerichtet wird, bleibt der Warteschlangenname leer.
Seite 114: Verwendung Von Rendezvous
Druckeradresse ein. 2. Wählen Sie den Druckertyp im Menü und dann LPD/LPR. 3. Wählen Sie Dell bei Druckermodell und bestätigen Sie, dass der Dell 5130cdn Color Laser unter Modellname markiert ist. Wenn er nicht markiert ist, markieren Sie ihn. HINWEIS: Wenn das Drucken über den IP-Druck eingerichtet wird, bleibt der Warteschlangenname leer.
Seite 115: Konfigurierungseinstellungen
Konfigurierungseinstellungen Beim optionalen Zubehör wird überprüft, ob es installiert ist. Mac OS X 10.5 oder spätere Versionen 1. Wählen Sie Drucken & Faxen in Systemeinstellungen aus. 2. Wählen Sie den Drucker in der Liste Drucker aus, und klicken Sie auf Optionen & Zubehör. 3.
Seite 116: Dell Printer Configuration Web Tool
Browser auf einen Drucker oder alle anderen Drucker im Netzwerk kopieren. Zum Start des Dell Printer Configuration Web Tool geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein. Wenn Ihnen die IP-Adresse des Druckers nicht bekannt ist, können Sie diese Adresse ermitteln, indem Sie eine Seite mit Druckereinstellungen drucken oder die Seite mit den TCP/IP-Einstellungen anzeigen, auf der die IP-Adresse aufgeführt ist.
Seite 117 "Zuweisen einer IP- Adresse". Verwenden des Dell Printer Configuration Web Tool Sie können das Dell Printer Configuration Web Tool für folgende Aufgaben einsetzen: Druckerstatus Mit dem Menü Druckerstatus können Sie den aktuellen Status der Drucker-Verbrauchsmaterialien überprüfen. Wenn der Tonerstand einer Druck-Kassette niedrig ist, klicken Sie im ersten Bildschirm auf den Link "Versorgungsmaterialien bestellen", um eine zusätzliche Tonerkassette zu bestellen.
Seite 118: Einrichten Des Dell Printer Configuration Web Tool
Einrichten des Dell Printer Configuration Web Tool Stellen Sie sicher, dass JavaScript in Ihrem Browser aktiviert ist, bevor Sie das Dell Printer Configuration Web Tool verwenden. Es wird empfohlen, die Umgebungseinstellungen Ihres Web-Browsers vor der Verwendung des Dell Printer Configuration Web Tool zu konfigurieren.
Seite 119: Einstellung Der Anzeigesprache
Es wird empfohlen, die Umgebungseinstellungen Ihres Web-Browsers und die Bedienerkonsole vor der Verwendung des Dell Printer Configuration Web Tool zu konfigurieren. ® Für Internet Explorer 6.0, Internet Explorer 7.0, Internet Explorer 8.0 Einstellung der Anzeigesprache 1. Wählen Sie Internetoptionen unter Extras in der Menüleiste.
Seite 120 Feld Kein Proxy für ein. Aktivieren Sie das Kontrollkästchen Automatische Proxy-Konfigurations-URL. Wenn Sie die Angaben für Sprache und Proxy festgelegt haben, geben Sie <http://nnn.nnn.nnn.nnn/> (die IP-Adresse des Druckers) im Adressfeld des Browsers ein, um das Dell Printer Configuration Web Tool aufzurufen.
Seite 121: Einrichten Über Die Bedienerkonsole
Das Layout der Seite gliedert sich in drei Abschnitte, wie im Folgenden erläutert: Oberer Frame Oben auf jeder Seite befindet sich der obere Frame. Wenn das Dell Printer Configuration Web Tool aktiviert ist, werden der aktuelle Status und die Spezifikationen des Druckers auf jeder Seite im oberen Frame angezeigt.
Seite 122: Rechter Frame
Führt zum Menü Sicherheit. 11 Online-Hilfe Führt zur Dell Support-Website. 12 Versorgungsteile bestellen bei: Führt zur Dell-Website. Wenden Sie sich an die Dell-Kundenbetreuung Führt zur Adresse der Dell Support-Website: unter: support.dell.com/ Rechter Frame Rechts auf jeder Seite befindet sich der rechte Frame. Der Inhalt des rechten Frame entspricht dem im linken Frame ausgewählten Menü.
Seite 123: Ändern Der Einstellungen Von Menüoptionen
Ändern der Einstellungen von Menüoptionen In manchen Menüs können Sie die Druckereinstellungen über das Dell Printer Configuration Web Tool ändern. Wenn Sie auf diese Menüs zugreifen, wird das Authentifizierungsfenster auf dem Bildschirm angezeigt. Geben Sie einen Benutzernamen und ein Passwort für den Drucker-Administrator gemäß den Eingabeaufforderungen des Dialogfelds ein.
Seite 124 "USB-Einstellungen" "PCL-Einstellungen" "PS-Einstellungen" "Sicherheit" "Papierstärke" "BTR einstellen" "Druckereinstellungen" "Fixierer einstellen" "Automatische Registrienungseinstellung" "Farbregistrierungseinstellung" "Höhenlage einst." "Druckerwartung" "Vorgaben rücksetzen" "Lagerung"* "Kein Dell-Toner" "Druckzähler initialisieren" "Uhreinstellungen" "Web-Link-Anpassung" "Druckserver-Einrichtungsseite" "Druckserverberichte" "NetWare-Einrichtungsseite" "E-Mail-Warnung-Einrichtungsseite" "Allgemeine Informationen" "Port-Einstellungen" "TCP/IP" "NetWare" "E-Mail-Warnung" "Druckservereinstellungen" "Bonjour (mDNS)" "SNMP" "Druckservereinstellungen"...
Seite 125 Magenta-Tonerkassette Füllstand eine Tonerkassette leer ist, wird eine Meldung angezeigt. Der Text Ruf oder Gelbe Tonerkassette Füllstand Auftrag ist ein Link zur Dell Website für Verbrauchsmaterialien. Schwarze Tonerkassette Füllstand Zeigt an, ob der Status der Trommelpatrone, der Heftklammer-Kassette und/oder des Tonersammlers OK für den Betrieb ist.
Seite 126 Überprüfung von Druckerdaten wie Hardware-Konfiguration und Software-Version. Diese Seite lässt sich auch aufrufen, indem im linken Frame auf Druckerinformation geklickt wird. Werte: Dell Service-Kennzeichennummer Zeigt die Dell Service-Kennzeichennummer. Aktivposten-Markennummer Zeigt die Inventar-Kennzeichennummer des Druckers. Drucker-Seriennummer Zeigt die Seriennummer des Druckers.
Seite 127: Abgeschlossene Jobs
Zeigt die Kennung des Druckauftrags. Jobbezeichnung Zeigt den Dateinamen des momentan gedruckten Auftrags. Besitzer Zeigt den Namen des Eigentümers des Druckauftrags. Host-Bezeichnung Zeigt den Namen des Host-Computers. Jobstatus Zeigt den Status des momentan gedruckten Auftrags. Host-Schnittstelle Zeigt den Status der Host-Schnittstelle. Jobeingabezeit Zeigt das Datum, an dem der Druckauftrag übergeben wurde.
Seite 128 Tiefschlaf (Tiefschlaf). Zeigt an, ob der Signalton ausgegeben wird, wenn die Ton "Bedienerkonsole" Bedienerkonsoleneingabe korrekt ist. Aus zeigt an, dass der Signalton deaktiviert ist. Zeigt an, ob der Signalton ausgegeben wird, wenn die Ton "Unzulässige Taste" Bedienerkonsoleneingabe nicht korrekt ist. Aus zeigt an, dass der Signalton deaktiviert ist.
Seite 129 Zeigt an, ob das Deckblatt je Offset-Ausgabepapier einfügt Deckblatt-Offset* werden soll. Job Offset Zeigt an, ob das Ausgabepapier je Offset geklammert werden soll. Heftklammern* Heftklammerkassette Zeigt an, ob der Druckjob fortgesetzt werden soll, wenn die Heftklammerkassette leer ist. Leer* Parallele Schnittstelle Zeigt an, ob die Parallelschnittstelle aktiviert ist.
Seite 130 Verschlüsselung Zeigt an, ob die Daten verschlüsselt werden. Zeigt an, ob die Zeit eingestellt ist, während der der Druck Verfügbare Zeit einstellen verfügbar ist. Startzeit Zeigt den Startzeitpunkt an, zu dem der Druck verfügbar ist. Endzeit Zeigt den Endzeitpunkt an, bis zu dem der Druck verfügbar ist. Wiederholung Zeigt den Wochentag an, an dem die Einstellung wiederholt wird.
Seite 131 Frame zugegriffen wird. Zeigt die Standard-URL Web-Link-Anpassung Standard (http://accessories.us.dell.com/sna), die mit Versorgungsteile bestellen bei: verknüpft werden kann. Zeigt die Vorzugs-URL (http://premier.dell.com), die mit Vorzug Versorgungsteile bestellen bei: verknüpft werden kann. ColorTrack-Modus Zeigt an, ob die ColorTrack aktiviert ist. Druck von Benutzer ohne...
Seite 132 Papierfach 2 Zeigt die Papierformat-Einstellung für das zweite Papierfach von oben an. Papiergröße* Papierfach 2 Kundenspez. Zeigt die Länge des kundenspezifischen Papierformates an, das in das zweite Papierfach von oben eingelegt wurde. Format - Y* Papierfach 2 Kundenspez. Zeigt die Breite des kundenspezifischen Papierformates an, das in das zweite Papierfach von oben eingelegt wurde.
Seite 133 Diese Option ist nur verfügbar, wenn die Halbleiterplatte aktiviert ist oder die optionale Festplatte installiert ist. Diese Option ist nur verfügbar, wenn der optionale 550-Blatt-Einzug oder der 1100-Blatt-Einzug installiert ist. Diese Option ist nur verfügbar, wenn der optionale 1100-Blatt-Einzug installiert ist. Diese Option ist nur verfügbar, wenn "An Bedienfeld angegeben"...
Seite 134 Legt fest, ob der Signalton, der ausgegeben wird, wenn der Drucker druckbereit ist, aktiviert Ton "Gerät bereit" werden soll. Ton "Auftrag Legt fest, ob der Signalton, der ausgegeben wird, wenn ein Druckauftrag abgeschlossen wird, abgeschlossen" aktiviert werden soll. Legt fest, ob der Signalton, der ausgegeben wird, wenn ein Druckauftrag nicht Fehlerton ordnungsgemäß...
Seite 135: Parallel-Einstellungen
Parallel-Einstellungen Zweck: Konfiguration der Parallelschnittstelle. Werte: Parallele Schnittstelle Legt fest, ob die Parallelschnittstelle aktiviert werden soll. Legt fest, ob der ECP-Kommunikationsmodus der Parallelschnittstelle aktiviert werden soll. Adobe-Protokoll Legt das PostScript-Kommunikationsprotokoll für die einzelnen Schnittstellen fest. Netzeinstellungen Zweck: Festlegen des PostScript-Kommunikationsprotokolls für diesen Drucker. Werte: Adobe-Protokoll Legt das PostScript-Kommunikationsprotokoll für die einzelnen Schnittstellen fest.
Seite 136 Anmeldefehler - Versuche Legt die maximale Anzahl der Fehlversuche für die Administratoranmeldung fest. HINWEIS: In diesem Menü wird ein Passwort zum Sperren der Bedienerkonsole festgelegt. Zur Änderung des Passworts für das Dell Printer Configuration Web Tool klicken Sie im linken Frame auf Passwort einstellen, und legen Sie das Passwort fest. Datenverschlüsselung Zweck: Legt fest, ob die Daten verschlüsselt werden.
Seite 137 Legt die Tage des Monats fest, um die Einstellung zu wiederholen. Einstellungen Druckerwartung Die Registerkarte Druckerwartung umfasst die Seiten Papierstärke, BTR einstellen, Fixierer einstellen, Automatische Registrierungseinstellung, Farbregistrierungseinstellung, Höhenlage einst., Vorgaben rücksetzen, Lagerung, Kein Dell-Toner, Druckzähler initialisieren, Speicher und Web-Link-Anpassung. Papierstärke...
Seite 138: Fixierer Einstellen
Zweck: Angeben der Papierstärke. Werte: Normal Stellt die Stärke von Normalpapier auf Leicht oder Normal ein. Etikett Stellt die Stärke von Etiketten auf Leicht oder Normal ein. BTR einstellen Zweck: Festlegen der optimalen Spannungs-Einstellung für die Übertragungswalze (BTR). Um die Spannung zu senken, müssen Sie negative Werte einstellen.
Seite 139: Automatische Registrienungseinstellung
Festlegen der optimalen Temperatureinstellung für die Fixiereinheit. Um die Temperatur zu senken, müssen Sie negative Werte einstellen. Um die Zeit zu erhöhen, müssen Sie positive Werte einstellen. Die Standardeinstellungen erzeugen möglicherweise nicht die beste Ausgabe bei allen Papiersorten. Wenn das bedruckte Papier wellig ist, sollten Sie die Temperatur senken.
Seite 140: Höhenlage Einst
"Sicherer Druck" und "Probedruck", die auf der optionalen Festplatte gespeichert sind, werden gelöscht. format.* Diese Option ist nur verfügbar, wenn die Halbleiterplatte aktiviert ist oder die optionale Festplatte installiert ist. Diese Option ist nur verfügbar, wenn die optionale Festplatte installiert ist. Kein Dell-Toner...
Seite 141: Druckzähler Initialisieren
Druckerfunktionen nicht verfügbar sind oder die Druckqualität oder die Zuverlässigkeit des Druckers beeinträchtigt ist. Empfohlen werden neue Tonerkassetten der Marke Dell. Die Dell-Gewährleistung deckt keine Probleme ab, die durch die Verwendung von Zubehörteilen, Bauteilen oder Komponenten anderer Marken als Dell verursacht werden.
Seite 142: Druckserver-Einrichtungsseite
Die Registerkarte Druckserverberichte enthält die Seiten Druckserver-Einrichtungsseite, NetWare-Einrichtungsseite und E-Mail-Warnung-Einrichtungsseite. Druckserver-Einrichtungsseite Zweck: Überprüfung der aktuellen Einstellungen von TCP/IP (Transmission Control Protocol/Internet Protocol) und der Druckeranschlüsse. Auf dieser Seite können Sie die diversen Einstellungen nur überprüfen. Wenn Sie die Einstellungen ändern möchten, wechseln Sie zu den Seiten der Registerkarte Druckservereinstellungen.
Seite 143 konfigurieren* Zeigt an, ob eine DNS- Serveradresse (DNS = DNS- Domain Name System) Serveradresse vom DHCP-Server (DHCP = von DHCP Dynamic Host Configuration IPv4* beziehen Protocol) automatisch bezogen wird. Aktuelle DNS- Zeigt die Adresse des DNS- Serveradresse Servers. DNS- Zeigt an, ob eine DNS- Serveradresse Serveradresse automatisch von DHCPv6-...
Seite 144 Port-Status Zeigt den Status des Anschlusses. Zeigt den Zeitabstand für eine Verbindungsunterbrechung Zeitüberschreitung der Verbindung an. Port-Status Zeigt den Status des Anschlusses. Portnummer Zeigt die Nummer des Anschlusses. Zeigt die Anzahl an Verbindungen an, die HTTP Gleichzeitige Anschlüsse gleichzeitig vom Client empfangen werden. Zeigt den Zeitabstand für eine Verbindungsunterbrechung Zeitüberschreitung der Verbindung an.
Seite 145: Netware-Einrichtungsseite
Dieser Posten wird nur angezeigt, wenn eine IP-Adresse zugewiesen wurde. Diese Option ist nur verfügbar, wenn der Modus "IPv6 Dual" verwendet wird. Diese Option ist nur verfügbar, wenn die optionale Festplatte installiert ist und die Verschlüsselung auf Ein gestellt wurde. Diese Option ist nur für LPD oder Port9100 verfügbar.
Seite 146: Allgemeine Informationen
SMTP- Zeigt den Status der SMTP-Server-Verbindung. Serveranschluss Zeigt die in E-Mail-Liste 1 angegebenen zulässigen E-Mail-Adressen für die E-Mail-Liste 1 Funktion "E-Mail-Warnung". Zeigt den Status und gibt an, ob E-Mail- Versorgungswarnsignale Warnmeldungen in Bezug auf Verbrauchsmaterialien empfangen werden sollen. Zeigt den Status und gibt an, ob E-Mail- Warnsignale für Warnsignal zur Warnmeldungen in Bezug auf die...
Seite 147: Port-Einstellungen
HINWEIS: Die Funktion Automatisches Auffrischen betrifft den Inhalt des oberen Frame der Seiten Druckerstatus, Jobliste und Abgeschlossene Jobs. Port-Einstellungen Zweck: Festlegen, ob die Druckanschlüsse und Verwaltungsprotokoll-Funktionen aktiviert oder deaktiviert werden. Werte: Erkennt die Ethernet-Übertragungsgeschwindigkeit und die Duplex- Automatisch Einstellungen automatisch. 10Base-T Wählt 10Base-T Halb-Duplex als Standardwert.
Seite 148 Konfigurierung von IP-Adresse, Teilnetzmaske und Gateway-Adresse des Druckers. Werte: IP-Modus Legt den IP-Modus fest. Host-Bezeichnung Gibt den Host-Namen an. Wählt den IP-Adressenmodus aus. Adressenmodus Manuelle IP- Legt die IP-Adresse fest. Adresse IPv4 Manuelle Legt die Teilnetzmaske fest. Teilnetzmaske Manuelle Gateway- Legt die Gateway-Adresse fest.
Seite 149 Unterbrechung 1 und 60 Sekunden fest. Vorrang für IPv6 DNS- Markieren Sie das Kontrollkästchen, um die Funktion "DNS- Namensauflösung Namensauflösung" zu aktivieren. Legt den Zeitabstand für eine Verbindungsunterbrechung fest (1 bis Verbindungsunterbrechung 1000 Sekunden). Zum Einrichten der IP-Filter-Einstellungen klicken Sie auf IP-Filter (IPv4). IP-Filter (IPv4) Die Seite IP-Filter (IPv4) wird angezeigt.
Seite 150 Gerätebezeichnung Legen Sie für den PServer-Modus den Druckservernamen (Druckserverobjektnamen) fest. Wenn keine Eingabe erfolgt, bleibt die ursprüngliche Einstellung gültig. Verzeichnis: PServer- Wählt diese Option bei Verwendung in Verzeichnis: Modus PServer-Modus. Aktiver Modus Binderei: PServer- Wählt diese Option bei Verwendung in Binderei: PServer- Modus Modus.
Seite 151 zwischen 5.000 und 65.535 liegen. Nummer* Legt den Benutzernamen für das POP3-Konto fest. POP- Es können bis zu 63 alphanumerische Zeichen, Punkte, Bindestriche, Benutzername* Unterstriche und At-Symbole (@) verwendet werden. Wenn Sie mehrere Adressen festlegen, trennen Sie sie mit Kommas. POP- Legt das Passwort für das POP3-Konto fest (bis zu 31 alphanumerische Zeichen).
Seite 152 Zweck: Konfigurierung detaillierter Einstellungen für SNMP. Werte: SNMP-v1/v2c-Protokoll Markieren Sie das Kontrollkästchen, um das SNMP-v1/v2c-Protokoll zu aktivieren. aktivieren SNMP-v1/v2c- Klicken Sie auf diese Option, um die Seite SNMP v1/v2c anzuzeigen und die Einstellung des Eigenschaften bearbeiten SNMP-v1/v2c-Protokolls auf der Seite zu bearbeiten. SNMP-v3-Protokoll Markieren Sie das Kontrollkästchen, um das SNMP-v3-Protokoll zu aktivieren.
Seite 153 Authentifizierungsfehler- Markieren Sie das Kontrollkästchen, wenn Sie Benachrichtigungen über Trap Authentifizierungsfehler-Traps wünschen. Der Standardwert der einzelnen Optionen kann mithilfe des Dell Printer Configuration Web Tool geändert werden. SNMP v3 Zweck: Bearbeitung der detaillierten Einstellungen des SNMP-v3-Protokolls. Wenn Sie diese Seite aufrufen möchten, klicken Sie auf der Seite SNMP auf SNMP-v3-Protokoll aktivieren.
Seite 154 Zeigt die Kanalnummer der Funknetzverbindung des Druckers Verbindungskanal Verbindungsqualität Zeigt die Qualität der Funknetzverbindung des Druckers an. Wählen Sie die Sicherheitsmethode aus der Liste aus. Wählen Sie "Keine Sicherheit", wenn Sie die Keine WLAN-Einstellung vornehmen möchten, ohne Sicherheit eine Sicherheitsmethode wie WEP, WPA-PSK und WPA-Enterprise festzulegen.
Seite 155: Druckserver Rücksetzen
LDAP-Server, LDAP-Authentifizierung, SSL/TLS, IPsec, 802.1x und IP-Filter (IPv4). Passwort einstellen Zweck: Festlegen oder Ändern des Passworts, das benötigt wird, um vom Dell Printer Configuration Web Tool aus auf die Parameter für die Drucker-Einrichtung zuzugreifen. Das Passwort für die Bedienerkonsole wird über die Funktion Bedienungstafelsperre in den Druckereinstellungen eingestellt.
Seite 156 Authentifizierungssystem Zweck: Legt den Server-Authentifizierungstyp, den Serverantwort-Time-Out oder den Suche-Time-Out fest. Werte: Authentifizierungssystemeinstellungen Wählen Sie das Authentifizierungssystem aus der Liste. Legt die Zeitdauer fest, die der Drucker auf Antwort vom Server wartet. Stellt Serverantwort-Time-Out die Zeitdauer ein (1 bis 75 Sekunden). Legt die Zeitdauer fest, die der Drucker bei der Suche nach dem Server wartet.
Seite 157 LDAP-Authentifizierung Zweck: Legt die Authentifizierungsmethode des LDAP-Servers fest. Werte: Authentifizierungsmethode Zeigt die Authentifizierungsmethode an. Wählt die Funktion "hinzugefügten Textstring verwenden" aus der Hinzugefügten Textstring verwenden Liste. Textstring zum Benutzernamen Geben Sie den Hinzugefügten Textstring ein. hinzugefügt SSL/TLS Zweck: Legt die Einstellungen für die SSL-Verschlüsselung der Druckerkommunikation fest und installiert/löscht das Zertifikat, das für IPsec, LDAPs oder WLAN verwendet wird.
Seite 158 Zertifikatbefehl Wählen Sie den Befehlt für die Zertifikate. Liste anzeigen Klicken Sie, um die Seite Zertifikatliste anzuzeigen. Zeigt das zu zertifizierende Gerät an, das auf der Seite Kategorie Zertifikateverwaltung ausgewählt wurde. Zeigt die zu zertifizierende Verbindung an, die auf der Seite Zertifikatzweck Zertifikateverwaltung ausgewählt wurde.
Seite 159 Protokoll Markieren Sie das Kontrollkästchen, um das Protokoll zu aktivieren. Legt die IKE-Authentifizierung fest. Die digitale Signatur wird in der Liste nur angezeigt, wenn eine effektive digitale Signatur eingerichtet wurde. Legt einen Shared Key fest, wenn bei den IKE-Einstellungen "Pre-Shared Key" ausgewählt wurde.
Seite 160: Druckereinstellungen Kopieren
Seite überprüfen, ob die Einstellungen kopiert wurden. Und Sie müssen auf die Schaltfläche Die Einstellungen auf den Host in der obigen Tabelle kopieren, und einen Neustart des Geräts durchführen im Dell Printer Configuration Web Tool auf dem Zieldrucker klicken, um zu überprüfen, ob die Einstellungen tatsächlich kopiert wurden oder nicht.
Seite 161 Verwendetes Papier Zeigt die Anzahl der gedruckten Seiten für jedes Papierformat. Dell ColorTrack Zweck: Festlegen, welche Benutzer Zugriff auf den Farbdruck haben, und Beschränkung des Druckvolumens pro Benutzer. Werte: Aktiviert das Drucken der Daten ohne Authentifizierungsdaten. Schränkt das Drucken auf der Basis der Benutzerinformationen ein,...
Seite 162 Schwarzweißdruck werden darf. Fern-Authentifikation Klicken Sie, um die Seite Authentifizierungssystem anzuzeigen. einrichten* Das Passwort muss einrichtet werden, wenn der externe Modus für den ColorTrack-Modus ausgewählt wird und der Druck von Benutzer ohne Konto eingestellt ist. Dieser Posten wird nur angezeigt, wenn der ColorTrack-Modus auf interner Modus eingestellt ist. Dieser Posten wird nur angezeigt, wenn der ColorTrack-Modus auf externer Modus eingestellt ist.
Seite 163 Papierfach 4 Legt die Länge des kundenspezifischen Papierformates fest, das in das vierte Papierfach von oben Kundenspez. Format - eingelegt wurde. Papierfach 4 Legt die Breite des kundenspezifischen Papierformates fest, das in das vierte Papierfach von oben Kundenspez. Format - eingelegt wurde.
Seite 164: Richtlinien Für Druckmedien
Zurück zur Inhaltsseite Richtlinien für Druckmedien Papier Klarsichtfolien Umschlag Etiketten Aufbewahrung von Druckmedien Erkennen der Druckmedien und Spezifikationen Papier, Etiketten, Briefumschläge, beschichtetes Papier etc. werden als Druckmedien bezeichnet. Ihr Drucker liefert auf vielen verschiedenen Druckmedien eine qualitativ hochwertige Ausgabe. Die Auswahl der richtigen Druckmedien für den Drucker trägt zur Vermeidung von Druckproblemen bei.
Seite 165: Empfohlenes Papier
Faserrichtung Die Faserrichtung bezieht sich auf die Ausrichtung der Papierfasern in einem Blatt Papier. Die Faserrichtung ist entweder vertikal, d. h. die Fasern verlaufen in Längsrichtung des Papiers, oder horizontal, d. h. die Fasern verlaufen in Querrichtung des Papiers. Für Papier mit einem Gewicht von 60 bis 135 g/m (16 bis 36 lb bond) wird die vertikale Faserrichtung empfohlen.
Seite 166: Auswählen Von Vorgedruckten Medien Und Briefkopf
Stellen Sie sicher, dass das Papier ordnungsgemäß in das Fach eingelegt ist. Biegen Sie das Papier in beide Richtungen, und fächern Sie den Stapel auf. Gleichen Sie die Kanten des Stapels auf einer ebenen Fläche an. Auswählen von vorgedruckten Medien und Briefkopf Beachten Sie Folgendes, wenn Sie vorgedruckte Medien und Briefköpfe für den Drucker auswählen: Verwenden Sie Papier mit vertikaler Faserrichtung, um optimale Ergebnisse zu erzielen.
Seite 167: Auswahl Von Klarsichtfolien
Vorgelochte Papiersorten können sich in der Anzahl und Anordnung der Löcher und in der Herstellung unterscheiden. Es ist aber u. U. nicht möglich, das Papier zu bedrucken, je nach Anordnung der Löcher im Papier. Beachten Sie Folgendes, wenn Sie vorgelochtes Papier auswählen und verwenden: Testen Sie Papier von mehreren Herstellern, bevor Sie große Mengen vorgelochten Papiers bestellen und verwenden.
Seite 168 haben, die Sie verwenden möchten. Stellen Sie die Seitenführung passend zur Breite der Briefumschläge ein. Legen Sie Briefumschläge mit geschlossener Umschlagklappe so in den Multieinzug ein, dass die kurze Umschlagkante am Drucker nach innen zeigt. Die Druckseite muss unten liegen. Anweisungen zum Einlegen von Umschlägen finden Sie unter "Einlegen von Druckmedien in den Multieinzug".
Seite 169: Erkennen Der Druckmedien Und Spezifikationen
Aufbewahrung von Druckmedien Durch die Beachtung der folgenden Richtlinien für die ordnungsgemäße Aufbewahrung von Druckmedien können Sie Probleme mit der Druckmedienzufuhr und eine ungleichmäßige Druckqualität vermeiden. Die besten Ergebnisse erzielen Sie, wenn Sie Druckmedien bei einer Temperatur von ca. 21 °C und einer relativen Luftfeuchtigkeit von 40% aufbewahren.
Seite 170 Normal J Normal Dick Normal J Deckel Dick Normal J Beschichtet Dick Etikett Normal J Umschlag Recycling Klarsichtfolie : In diesem Modus wird jede Seite separat zum Stapelfach ausgegeben. : In diesem Modus wird das Dokument in Sets oder Jobs sortiert und zum Stapelfach ausgegeben. Papiersorten-Spezifikationen Papiersorte Gewicht (g/m²)
Seite 171: Einlegen Von Druckmedien
Zurück zur Inhaltsseite Einlegen von Druckmedien Kapazität Abmessungen für Druckmedien Einlegen von Druckmedien in das Standardpapierfach und das optionale Papierfach Einlegen von Druckmedien in den Multieinzug Verbinden von Papierfächern Verwendung der Duplex-Funktion Verwendung des mittleren Ausgabefachs Verwendung des Stapelfachs Das korrekte Einlegen von Druckmedien trägt zur Vermeidung von Papierstaus und Druckproblemen bei. Vor dem Einlegen von Druckmedien sollten Sie sich darüber informieren, welches die empfohlene Druckseite der von Ihnen verwendeten Druckmedien ist.
Seite 172: Einlegen Von Druckmedien In Das Standardpapierfach Und Das Optionale Papierfach
Einlegen von Druckmedien in das Standardpapierfach und das optionale Papierfach HINWEIS: Nehmen Sie während eines laufenden Druckvorgangs das Papierfach nicht heraus, um Papierstaus zu vermeiden. HINWEIS: Verwenden Sie ausschließlich Laser-Druckmedien. Verwenden Sie kein Inkjet-Druckerpapier in diesem Drucker. Das Papier wird in allen Papierfächern auf dieselbe Weise eingelegt: 1.
Seite 173: Umschläge In Die Standardfächer Einlegen
Gleichen Sie die Kanten des Stapels auf einer ebenen Fläche an. 5. Legen Sie das Papier mit der empfohlenen Druckseite nach oben in das Papierfach. HINWEIS: Der Druckmedienstapel darf dabei nicht über die Lademarkierung im Papierfach hinausragen. Durch Überladen des Papierfachs können Papierstaus entstehen. 6.
Seite 174 HINWEIS: Wenn Sie das optionale Ausgabefach verwenden, bewegen Sie den Hebel wie abgebildet nach oben. HINWEIS: Um normales Papier mit dem digitalen Ausgabefach zu bedrucken, überprüfen Sie, ob der Hebel wie abgebildet nach unten gezogen ist. 3. Legen Sie den Umschlag in das Fach ein. Beim Einlegen des Umschlags #10, Monarch oder DL...
Seite 175: Beim Einlegen Von C5
Beim Einlegen von C5 WARNUNG: Es dürfen keine Umschläge mit Fenster, Fütterung oder selbstklebendem Verschluss verwendet werden. Diese Medien verursachen Papierstaus und können zur Beschädigung des Druckers führen. HINWEIS: Achten Sie darauf, dass die Umschlagklappe vollständig geschlossen ist. HINWEIS: Wenn Sie die Umschläge nicht direkt nach dem Herausnehmen aus der Verpackung in den Multieinzug einlegen, können sie sich wölben.
Seite 176: Einlegen Von Druckmedien In Den Multieinzug
Druckseite nach oben Papierfach 1 550-Blatt-Einzug Das Blatt wird mit dem Briefkopf zuerst in den Drucker eingezogen. 1100-Blatt-Einzug Druckseite nach unten Das Blatt wird mit dem Briefkopf zuerst in den Drucker eingezogen. Einlegen von Druckmedien in den Multieinzug 1. Öffnen Sie die Abdeckung des Multieinzugs vorsichtig. 2.
Seite 177: Laden Eines Umschlags In Den Multieinzug
4. Führen Sie alle Druckmedien mit Druckseite nach unten und der oberen Kante zuerst in den Multieinzug ein. HINWEIS: Schieben Sie die Druckmedien nicht gewaltsam in den MPF ein. 5. Schieben Sie beide Seitenführungen so, dass sie die Seite des Druckmedienstapels leicht berühren. HINWEIS: Schieben Sie die Druckmedien nicht gewaltsam in den MPF ein.
Seite 178 2. Drücken Sie den Hebel nach unten, um den Umschlagmodus einzustellen. HINWEIS: Wenn Sie normales Papier in die anderen Fächer einlegen, bewegen Sie den Hebel nach hoben. 3. Legen Sie Briefumschläge mit geschlossener Umschlagklappe so ein, dass die kurze Umschlagkante am Drucker nach innen zeigt.
Seite 179 Beim Einlegen von C5 WARNUNG: Es dürfen keine Umschläge mit Fenster, Fütterung oder selbstklebendem Verschluss verwendet werden. Diese Medien verursachen Papierstaus und können zur Beschädigung des Druckers führen. HINWEIS: Achten Sie darauf, dass die Umschlagklappe vollständig geschlossen ist. HINWEIS: Wenn Sie die Umschläge nicht direkt nach dem Herausnehmen aus der Verpackung in den Multieinzug einlegen, können sie sich wölben.
Seite 180: Verwendung Des Multieinzugs (Mpf)
Verwendung des Multieinzugs (MPF) Legen Sie pro Druckauftrag nur Druckmedien eines Formats und einer Sorte ein. Zur Erzielung einer bestmöglichen Druckqualität sollten Sie nur qualitativ hochwertige Druckmedien verwenden, die für die Verwendung in Laserdruckern bestimmt sind. Weitere Richtlinien zu Druckmedien finden Sie unter "Richtlinien für Druckmedien".
Seite 181: Verwendung Des Broschürendrucks
Beim Duplexdruck (oder beidseitigen Druck) können Sie Papier beidseitig bedrucken. Die Formate, die für den Duplexdruck verwendet werden können, finden Sie unter "Unterstützte Papierformate". Verwendung des Broschürendrucks Zur Verwendung des Broschürendrucks müssen Sie entweder Dreh an kurz Kante oder Dreh an lang Kante aus dem Menü Duplex im Dialogfeld für die Druckereigenschaften auswählen und anschließend Broschüreerstell.
Seite 182: Verwendung Des Stapelfachs
Verwendung des Stapelfachs Fassungsvermögen des Stapelfachs: Entladungsmodus Nicht Geklammert Papierformat geklammert Im Stapel 1.000-Blatt 50-Set oder (SFP) 750-Blatt A4: P: 64 g/m A4: C2: 70 g/m Letter: Business 4200: 20 lb Letter: Color Xpressions+: 24 lb (MPF) A4: Vorzug: 80 g/m² A4: Vorzug: 4-fach gelocht: 80 g/m²...
Seite 183: Verwenden Der Tasten Der Bedienerkonsole
Zurück zur Inhaltsseite Bedienerkonsole Verwenden der Tasten der Bedienerkonsole Seite mit Einstellungen der Bedienerkonsole drucken Verwenden der Tasten der Bedienerkonsole Die Bedienerkonsole verfügt über eine Flüssigkristallanzeige (LCD) mit 8 Tasten und einer Anzeige, die blinken, wenn der Drucker druckbereit ist und wenn ein Fehler auftritt. 1.
Seite 184: Seite Mit Einstellungen Der Bedienerkonsole Drucken
, bis Bedienfeldeinstellungen angezeigt wird, und drücken Sie dann die Taste Die Seite mit Einstellungen der Bedienerkonsole wird ausgedruckt. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 185: Tipps Für Erfolgreiches Drucken
Zurück zur Inhaltsseite Drucken Tipps für erfolgreiches Drucken Senden eines Druckauftrags Abbrechen eines Druckauftrags Drucken einer Berichtseite Klammern-Funktion benutzen Klammern-Funktion benutzen Funktion Gespeicherter Druck benutzen In diesem Kapitel erhalten Sie Hinweise zum Drucken im Allgemeinen, zum Drucken bestimmter Informationslisten von Ihrem Drucker und zum Abbrechen von Aufträgen.
Seite 186: Abbrechen Eines Druckauftrags Von Der Bedienerkonsole Aus
1. Öffnen Sie die zu druckende Datei. 2. Wählen Sie im Menü Datei die Option Drucken. 3. Überprüfen Sie, ob im angezeigten Dialogfeld der richtige Drucker ausgewählt ist. Ändern Sie die Druckereinstellungen nach Bedarf (z. B. die zu druckenden Seiten oder die Anzahl der Exemplare). 4.
Seite 187: Drucken Einer Berichtseite
3. Drucker Einstellungen wird angezeigt, und dann drücken Sie die (SET) Taste. Die Drucker-Einstellungsseite wird gedruckt. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web...
Seite 188: Drucken Einer Schriftartmusterliste
Druckereinstellungen abgeschlossen ist, kehrt der Drucker in den Standby-Modus zurück. Sollte eine andere Meldung beim Drucken dieser Seite angezeigt werden, finden Sie weitere Informationen in der Online-Hilfe. Drucken einer Schriftartmusterliste Gehen Sie wie folgt vor, um Muster aller derzeit für Ihren Drucker zur Verfügung stehenden Schriftarten zu drucken: Verwendung der Bedienerkonsole: 1.
Seite 189: Sicherer Druck
HINWEIS: Diese Option ist nur verfügbar, wenn das optionale Ausgabefach installiert ist. HINWEIS: Diese Option ist nur verfügbar, wenn Sie den PCL- oder PS-Treiber verwenden. Beispiele für zwei Jobs, bei denen zwei Kopien eines dreiseitigen Dokuments gedruckt wurden: Funktion Gespeicherter Druck benutzen Wenn Sie einen Druckauftrag an den Drucker senden, können Sie im Treiber angeben, dass der Drucker den Auftrag im Speicher zurückhalten soll.
Seite 190: Speichern Von Druckjobs
Sie können Druckdaten vorübergehend im Drucker speichern, um sie bei Bedarf später auszudrucken. Ein Druckjob wird gespeichert, bis Sie ihn aus dem Speicher auf der Bedienerkonsole des Druckers löschen. Sie können die Passwortfunktion bei dieser Funktion nicht nutzen. Diese Funktion erfordert kein Passwort für den Druck gespeicherter Jobs. HINWEIS: Diese Option ist verfügbar, wenn Sie den PCL- oder PS-Treiber verwenden.
Seite 191: Löschen Von Gespeicherten Druckjobs
Wenn Sie ein ungültiges Passwort angeben, wird die Meldung Falsches Passw. angezeigt. Warten Sie drei Sekunden lang, oder drücken Sie die Taste (SET) oder Cancel, um zum Bildschirm für die Benutzerauswahl zurückzukehren. Wenn Sie ein gültiges Passwort eingeben, können Sie auf alle Druckaufträge zugreifen, für die der eingegebene Benutzername und das Passwort gelten.
Seite 192 Sie können die meisten Druckereinstellungen von Ihren Anwendungsprogrammen aus ändern. Wenn der Drucker in das Netzwerk eingebunden ist, können Sie Einstellungen über das Dell™ Printer Configuration Web Tool ändern. Wenn Sie das Dell Printer Configuration Web Tool starten möchten, geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein.
Seite 193: Ändern Der Druckereinstellungen An Der Bedienerkonsole
Die Seite mit Druckereinstellungen wird ausgedruckt. Ändern der Druckereinstellungen an der Bedienerkonsole Sie können an der Bedienerkonsole Menüoptionen und zugehörige Werte auswählen. Wenn Sie die Menüs zum ersten Mal an der Bedienerkonsole aufrufen, sehen Sie in den Menüs neben einem Wert einen Punkt. Dieser Punkt zeigt die werksseitige Menüeinstellung an.
Seite 194: Rücksetzen Auf Standardeinstellungen
ändern, wählen Sie Papierfacheinstellungen aus der Themenliste. Um die ColorTrack-Einstellungen zu ändern, wählen Sie Druckvolumen aus der Themenliste und dann die Registerkarte Dell ColorTrack. Um die Druckereinstellungen auf einen anderen Drucker im Netzwerk zu kopieren, wählen Sie in der Themenliste die Option Druckereinstellungen kopieren, und geben Sie dann die IP-Adresse des anderen Druckers ein.
Seite 195: Initialisieren Von Nvram Für Die Netzwerkeinstellungen
Siehe "Dell Printer Configuration Web Tool". 2. Wählen Sie Druckereinstellungen. 3. Klicken Sie auf die Registerkarte Druckerwartung. 4. Wählen Sie Vorgaben rücksetzen aus der Liste, die links auf der Seite angezeigt wird. Die Seite Vorgaben rücksetzen wird angezeigt. 5. Klicken Sie auf Start neben Vorgaben rücksetzen und Drucker neu starten, um die Standardwerte wieder zurückzusetzen.
Seite 196: Erläuterungen Zu Den Toolbox-Menüs
Zurück zur Inhaltsseite Erläuterungen zu den Toolbox-Menüs Mit der Toolbox können Sie Druckereinstellungen diagnostizieren. HINWEIS: Wenn die Bedienungstafelsperre am Drucker eingestellt ist, wird beim ersten Mal, wenn Sie versuchen, Einstellungen in der Toolbox zu ändern, das Dialogfeld Passwort angezeigt. Geben Sie in diesem Fall das festgelegte Passwort ein, und klicken Sie auf OK, um die Einstellungen zu übernehmen.
Seite 197: Erläuterungen Zu Den Druckermenüs
Zurück zur Inhaltsseite Erläuterungen zu den Druckermenüs Bericht/Liste Admin. Menü Papierfacheinstellungen Druckmenü Bedienungstafelsperre Wenn der Drucker als Netzwerkdrucker konfiguriert ist, der mehreren Benutzern zur Verfügung steht, kann der Zugriff auf die Admin. Menü-Menüs eingeschränkt werden. Dadurch wird verhindert, dass Benutzer über die Bedienerkonsole unbeabsichtigt Änderungen an einer vom Systemadministrator festgelegten Standardeinstellung des Druckers vornehmen.
Seite 198: Admin. Menü
Druckzähler Zweck: Ausdrucken der Berichte über die Gesamtzahl der gedruckten Seiten. Bei Drucken mit der Bedienerkonsole des Druckers oder dem Dell Printer Configuration Web Tool wird der Bericht als Druckvolumen-Bericht bezeichnet. Farbtestseite Zweck: Drucken einer Seite zum Überprüfen der Farben.
Seite 199: Funknetz Einrichten
an den Drucker gesendet werden. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Ethernet Zweck: Festlegen der Kommunikationsgeschwindigkeit und der Duplex-Einstellungen für Ethernet. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Automatisch* Ermittelt die Ethernet-Einstellungen automatisch.
Seite 200 Einrichtung Eingabe Infrastruktur Legen Sie den Übertragungscode über WEP- Schlüssel Schlüssel 1, WEP-Schlüssel 2, WEP-Schlüssel (64Bit) übertragen 3 und WEP-Schlüssel 4 fest. Legt den WEP 128-Bit-Schlüssel fest, der über das Funknetzwerk WEP- verwendet wird. Bis zu 26 Hexadezimalzeichen können verwendet Schlüssel- werden.
Seite 201 TCP/IP Zweck: Konfigurieren der TCP/IP-Einstellungen. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Dual Stack* Verwendet sowohl IPv4 als auch IPv6 zur Einstellung der IP-Adresse. IPv4-Modus Verwendet IPv4 zur Einstellung der IP-Adresse. Modus IPv6-Modus Verwendet IPv6 zur Einstellung der IP-Adresse. AutoIP* Stellt die IP-Adresse automatisch ein.
Seite 202 Aktivieren* Aktiviert die Funktion E-Mail-Warnung. E-Mail- Warnung Deaktivieren Deaktiviert die Funktion E-Mail-Warnung. Aktiviert den Zugriff auf das im Drucker integrierte Dell Printer Configuration Web Aktivieren* Tool. Deaktiviert den Zugriff auf das im Drucker integrierte Dell Printer Configuration Web Deaktivieren Tool.
Seite 203: Adobe-Protokoll
Zweck: Initialisieren von Kabelnetzdaten, die im nicht-flüchtigen Speicher (NVM) gespeichert sind. Wenn Sie diese Funktion ausführen und den Drucker neu starten, werden alle Einstellungen für das Kabelnetz auf die Standardwerte zurückgesetzt. Adobe-Protokoll Zweck: Um das PostScript-Kommunikationsprotokoll für die Parallele Schnittstelle festzulegen, können Sie die Adobe-Protokoll- Einstellungen für das Kabelnetzwerk konfigurieren.
Seite 204: Usb-Einstellungen
Zweck: Festlegen des PostScript-Kommunikationsprotokolls für die Parallelschnittstelle. Sie können die Einstellungen für das Adobe- Protokoll für die Parallele Schnittstelle konfigurieren. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde. Werte: Automatisch Wird verwendet, wenn das PostScript-Kommunikationsprotokoll automatisch erkannt wird. Standard Wird verwendet, wenn das Kommunikationsprotokoll in ASCII ist.
Seite 205 Mit dem Menü Systemeinst. können Sie verschiedene Druckerfunktionen konfigurieren. HINWEIS: Mit einem Sternchen (*) markierte Werte stellen die Werksvorgabeeinstellung dar. Energiesparzeit Zweck: Festlegen der Zeit für den Übergang in den Energiesparmodus. Werte: 15 Min.* Schlaf Zeigt die Zeit bis zum Wechsel in den Energiesparmodus an (Schlaf) in Minuten an. 5-30 Minuten 15 Min.* Tiefschlaf...
Seite 206: Zeitüberschreitungsfehler
Es wird ein Signalton ausgegeben, wenn das Papier im Drucker ausgeht. Es wird kein Signalton ausgegeben, wenn der Toner oder andere Verbrauchsmaterialien zur Aus* Neige gehen. Sign.Nied.Toner Es wird ein Signalton ausgegeben, wenn der Toner oder andere Verbrauchsmaterialien zur Neige gehen.
Seite 207 Automatisches Drucken des Protokolls Zweck: Automatisches Drucken eines Protokolls für abgeschlossene Aufträge nach je 20 Aufträgen. Werte: Aus* Es wird nicht automatisch ein Protokoll für abgeschlossene Aufträge ausgegeben. Es wird automatisch ein Protokoll für abgeschlossene Aufträge ausgegeben. Druckprotokolle können auch über das Menü Bericht/Liste ausgedruckt werden. HINWEIS: Starten Sie den Drucker neu, wenn Sie die Einstellungen für das Menü...
Seite 208 Rückseite Wird vor nach der letzten Seite auf jeder Kopie eingefügt. Vorder-+Rücks. Wird vor der ersten Seite und nach der letzten Seite auf jeder Kopie eingefügt. Fach 1* Zeigt das Bannerblatt für das erste Papierfach von oben an. Zeigt das Bannerblatt für das zweite Papierfach von oben an. Fach 2* Zeigt das Bannerblatt für das dritte Papierfach von oben an.
Seite 209: Verfügbare Zeit Einstellen
Zeitzone UTC -12:00 UTC -03:30 +04:00 +09:00 UTC -11:00 UTC -03:00 +04:30 +09:30 UTC -10:00 UTC -02:00 +05:00 +10:00 UTC -09:00 UTC -01:00 +05:30 +11:00 UTC -08:00 UTC 00:00* UTC +05:45 +12:00 UTC -07:00 +01:00 +06:00 +13:00 UTC -06:00 +02:00 +06:30 UTC -05:00 +03:00...
Seite 210: Datenverschlüsselung
Legt die Zeit fest, während der der Druck verfügbar ist. Werte: Aus* Legt die Zeit nicht fest, während der der Druck verfügbar ist. Legt die Zeit fest, während der der Druck verfügbar ist. Startzeit Legt den Startzeitpunkt fest, zu dem der Druck verfügbar ist. Endzeit Legt den Endzeitpunkt fest, bis zu dem der Druck verfügbar ist.
Seite 211 Legt fest, ob der Druck von Daten ohne Authentifizierungsdaten zulässig ist. Werte: Aus* Lehnt das Drucken der Daten ohne Authentifizierungsdaten ab. Lässt das Drucken der Daten ohne Authentifizierungsdaten zu. Ein* Stellen Sie Passwort für Benutzer ohne Konto ein, indem Sie das Dell Printer Configuration Web Tool verwenden.
Seite 212: Briefkopf-Duplexmodus
ColorTrack-Fehlerbericht Zweck: Legt fest, ob im ColorTrack-Modus ein Fehlerbericht gedruckt wird. Werte: Aus* Deaktiviert das Drucken eines Drucker-Ausgabefehlerberichtes für ColorTrack. Druckt einen Drucker-Ausgabefehlerbericht für ColorTrack. Briefkopf-Duplexmodus Zweck: Aktiviert oder deaktiviert den Duplexdruck bei Verwendung von Papier mit Briefkopf. Werte: Deaktivieren* Deaktiviert den Duplexdruck bei Verwendung von Papier mit Briefkopf. Aktivieren Aktiviert den Duplexdruck bei Verwendung von Papier mit Briefkopf.
Seite 213: Wartung
Werte: Aus* Deaktiviert das Einfügen eines Bannerblattes nach dem Versetzen des Ausgabepapiers. Aktiviert das Einfügen eines Bannerblattes nach dem Versetzen des Ausgabepapiers. HINWEIS: Diese Option ist nur verfügbar, wenn das optionale Ausgabefach installiert ist. Job Offset Heftklammern Zweck: Versetzt das Ausgabepapier und legt fest, ob alle Kopien geklammert werden sollen. Werte: Deaktiviert das Klammern der Kopien nach dem Versetzen des Ausgabepapiers.
Seite 214 Bedienungsmarke Zweck: Anzeige des Service-Kennzeichens des Druckers. Papierstärke Zweck: Festlegen der Papierstärke-Einstellungen. Werte: Standard* Normal Leicht Standard* Etikett Leicht BTR einstellen WARNUNG: Die Druckqualität ändert sich entsprechend den Einstellwerten für diese Menüoption. Zweck: Festlegen der optimalen Spannungs-Einstellung für die Übertragungswalze (BTR). Um die Spannung zu senken, müssen Sie negative Werte einstellen.
Seite 215 Umschlag -6 - +6 Recycling -6 - +6 Fixierer einstellen Zweck: Festlegen der optimalen Temperatureinstellung für die Fixiereinheit. Um die Temperatur zu senken, müssen Sie negative Werte einstellen. Um die Zeit zu erhöhen, müssen Sie positive Werte einstellen. Die Standardeinstellungen erzeugen möglicherweise nicht die beste Ausgabe bei allen Papiersorten. Wenn das bedruckte Papier wellig ist, sollten Sie die Temperatur senken.
Seite 216 Die Farbregistrierung wird nicht automatisch durchgeführt. Farbregistrierungseinstellung Zweck: Festlegen, ob eine manuelle Farbregistrierungseinstellung durchgeführt wird. Eine manuelle Farbregistrierungseinstellung ist beispielsweise nach der Installation des Druckers oder nach einem Standortwechsel erforderlich. HINWEIS: Die Funktion Farbregistrierungseinstellung kann konfiguriert werden, wenn Automatische Registrierungseinstellung auf Aus gestellt ist. Werte: Automatisch Die Farbregistrierungskorrektur wird automatisch durchgeführt.
Seite 217 Diese Option ist nur verfügbar, wenn die Halbleiterplatte aktiviert ist oder die optionale Festplatte installiert ist. Festplatte formatieren Zweck: Initialisierung der optionalen Festplatte. HINWEIS: Das Menü Festplatte formatieren wird nur angezeigt, wenn eine optionale Festplatte im Drucker installiert ist. Kein Dell-Toner Zweck: Festlegen, ob Tonerkassetten eines Fremdherstellers verwendet werden oder nicht.
Seite 218 Druckerfunktionen nicht verfügbar sind oder die Druckqualität oder die Zuverlässigkeit des Druckers beeinträchtigt ist. Empfohlen werden neue Tonerkassetten der Marke Dell. Die Dell-Gewährleistung deckt keine Probleme ab, die durch die Verwendung von Zubehörteilen, Bauteilen oder Komponenten anderer Marken als Dell verursacht werden.
Seite 219 Umschlag #10 Letter* Legal Monarch 210 mm*/8,3 Zoll* Legt die Breite des kundenspezifischen Papierformats Format fest. 77-215 mm/3,0-8,5 Zoll Benutzerdefinierte 297 mm*/11,7 Zoll* Größe Legt die Länge des kundenspezifischen Papierformats 127-355 mm/5,0-14,0 Format fest. Zoll Kennzeichnet länderspezifische Werkseinstellungen. HINWEIS: Beim Wählen einer kundenspezifischen Größe für das Papierformat werden Sie zur Eingabe einer gewünschten Länge und Breite aufgefordert.
Seite 220 Zweck: Angeben der Standardschriftart aus den im Drucker registrierten Schriftarten. Werte: CG Times CG Times It CG Times Bd CG Times BdIt Univers Md Univers MdIt Univers Bd Univers BdIt Univers MdCd Univers MdCdIt Univers BdCd Univers BdCdIt AntiqueOlv AntiqueOlv It AntiqueOlv Bd CG Omega CG Omega It...
Seite 221 WIN L1 WIN L2 WIN L5 DESKTOP PS TEXT MC TEXT MS PUB MATH-8 PS MATH PI FONT LEGAL ISO-4 ISO-6 ISO-11 ISO-15 ISO-17 ISO-21 ISO-60 ISO-69 WIN 3.0 WINBALT SYMBOL WINGDINGS DNGBTSMS Schriftgrad Zweck: Angeben der Schriftgröße für skalierbare typografische Schriftarten. Werte: 12,00* Geben Sie die Werte in Schritten von 0,25 an.
Seite 222: Hexadezimaler Speicherauszug
Werte: Geben Sie den Wert in Schritten von 1 an. 5-128 Kennzeichnet länderspezifische Werkseinstellungen. Der Drucker legt den Abstand zwischen den einzelnen Zeilen (vertikaler Zeilenabstand) basierend auf den Einstellungen für Formularstrich und Ausrichtung fest. Wählen Sie die richtigen Werte für Formularstrich und Ausrichtung aus, bevor Sie die Angabe für Formularstrich ändern.
Seite 223 Zweck: Toner-Einsparung beim Druck im Entwurfsmodus. Die Druckqualität ist im Entwurfsmodus vermindert. Werte: Deaktivieren* Es wird nicht im Entwurfsmodus gedruckt. Aktivieren Es wird im Entwurfsmodus gedruckt. Zeilenende Zweck: Hinzufügen der Zeilenabschluss-Befehle. Werte: Es wird kein Zeilenabschluss-Befehl hinzugefügt. Aus* CR=CR, LF=LF, FF=FF Es wird kein LF-Befehl hinzugefügt.
Seite 224: Konsoleneinstellungen
Ein* Druckt eine Fehlermeldung, bevor der Druckauftrag verworfen wird. HINWEIS: Mit diesen Anweisungen vom PS-Treiber werden die an der Bedienerkonsole angegebenen Einstellungen außer Kraft gesetzt. PS-Jobunterbrechung Zweck: Festlegen der Ausführungszeit für einen PostScript-Druckauftrag. Die Änderung wird wirksam, nachdem der Drucker aus- und wieder eingeschaltet wurde.
Seite 225: Passwort Bestätigen
Zweck: Einschränkung des Zugriffs auf die Menüs. Werte: Deaktivieren* Keine Einschränkung des Zugriffs auf die Menüs. Aktivieren Einschränkung des Zugriffs auf die Menüs. Neues Passwort Zweck: Einrichten eines Passworts für die Einschränkung des Zugriffs auf die Menüs. Werte: 0000* Zum Einstellen oder Ändern des Passworts für den Zugriff auf das Admin. Menü und Bericht/Liste. 0000-9999 Passwort bestätigen Zweck:...
Seite 226 Normal (60 bis 90 g/m Normal dick (80/90 bis 105 g/m Klarsichtfolie Deckel (106 bis 163 g/m Deckel dick (164 bis 216 g/m Etikett Beschichtet (106 bis 163 g/m Beschichtet dick (164 bis 216 g/m Umschlag Papiersorte Recycling Briefkopf Normal S2 (60 bis 90 g/m Normal dick S2 (80/90 bis 105 g/m Deckel S2 (106 bis 163 g/m Deckel dick S2 (164 bis 216 g/m...
Seite 227 Treiber-spez.* dem Papier entspricht, das für den Multieinzug an der Bedienerkonsole konfiguriert wurde. Legt das Format und die Sorte des in den Multieinzug eingelegten Papiers fest. Diese Ein* Option ist nur verfügbar, wenn Bed.feld-spez. für MPF-Modus ausgewählt ist. Popup Das Format und die Sorte des in den Multieinzug eingelegten Papiers werden nicht anzeigen angegeben.
Seite 228 Benutzerdefinierte Größe 297 mm*/11,7 Zoll* Legt die Länge des kundenspezifischen 127-355 mm/5,0- Format Papierformats fest. 14,0 Zoll Fach 2 Zweck: Festlegen des in Fach 2 von oben eingelegten Papiers. Werte: Normal (60 bis 90 g/m Normal dick (80/90 bis 105 g/m Deckel (106 bis 163 g/m Papiersorte Deckel dick (164 bis 216 g/m...
Seite 229 Monarch Umschlag #10 Papierformat 210 mm*/8,3 Zoll* Legt die Breite des kundenspezifischen 77-215 mm/3,0-8,5 Format Papierformats fest. Zoll Benutzerdefinierte Größe 297 mm*/11,7 Zoll* Legt die Länge des kundenspezifischen 127-355 mm/5,0- Format Papierformats fest. 14,0 Zoll Fach 4 Zweck: Festlegen des in Fach 4 von oben eingelegten Papiers. Werte: Normal (60 bis 90 g/m Normal dick (80/90 bis 105 g/m...
Seite 230: Private Mailbox
Normal dick (80/90 bis 105 g/m ) Deckel (106 bis 163 g/m Papiersorte Deckel dick (164 bis 216 g/m Recycling Briefkopf Automatisch* Monarch Umschlag #10 Papierformat 210 mm*/8,3 Zoll* Legt die Breite des kundenspezifischen 77-215 mm/3,0-8,5 Format Papierformats fest. Zoll Benutzerdefinierte Größe 297 mm*/11,7 Zoll*...
Seite 231: Bedienungstafelsperre
Geben Sie das Passwort ein, das Sie im Druckertreiber festgelegt haben. Drucken und Löscht alle Dokumente nach dem Druck aus dem Druckspeicher. löschen Alle Dokumente Drucken Druckt alle Dokumente und speichert Sie im Druckerspeicher. Benutzer-ID Löschen Löscht alle Dokumente aus dem Druckspeicher. wählen Drucken und Löscht ein bestimmtes Dokument nach dem Druck aus dem...
Seite 232: Aktivieren Der Bedienungstafelsperre
Mit dieser Funktion lässt sich verhindern, dass vom Administrator vorgenommene Einstellungen durch nicht autorisierte Mitarbeiter geändert werden. Die Menüoptionen zum normalen Drucken lassen sich im Menü auswählen, ohne dass die Druckereinstellungen geändert werden. Eine Änderung der Druckeinstellungen ist jedoch von den einzelnen Computern aus über den Druckertreiber möglich.
Seite 233 8. Geben Sie das Passwort erneut ein, um das eingegebene Passwort zu bestätigen, und drücken Sie dann die (SET) Taste. Das Passwort ist geändert. Zurück zur Inhaltsseite...
Seite 234: Erläuterungen Zur Druckersoftware
Die Statusüberwachungskonsole zeigt das Statusfenster für lokale Verbindungen und Netzwerkverbindungen an. Dell Verwaltungssystem für Verbrauchsmaterialien™ Sie können das Dialogfeld Dell Verwaltungssystem für Verbrauchsmaterialien aus dem Fenster Druckstatus (nur für den lokalen Drucker), aus dem Menü Alle Programme oder über das zugehörige Desktop-Symbol öffnen. Sie können es auch aus dem Statusfenster öffnen, wenn ein Toner-Fehler auftritt.
Seite 235: User Setup Disk Creating Tool
Sie eine Setup-Diskette, oder hinterlegen Sie die Daten auf einem Server im Netzwerk. Durch die Verwendung der erstellten Setup-Diskette wird die für die Installation des Druckertreibers erforderliche Zeit reduziert. Installieren Sie zuerst den Druckertreiber für den Dell™ 5130cdn Color Laser Printer auf dem Computer, auf dem Sie die Setup-Diskette erstellen möchten.
Seite 236: Aktualisierungs-Tool
"Konfigurierung für gemeinsame Nutzung". Aufrufen des Fensters Schnellstart-Dienstprogramm: 1. Klicken Sie auf Start ® Alle Programme ® Dell-Drucker ® Software für zusätzliche Laserfarben ® Schnellstart-Dienstprogramm. Das Dialogfeld Schnellstart-Dienstprogramm wird geöffnet. 2. Im Fenster Schnellstart-Dienstprogramm sehen Sie drei Schaltflächen: Statusfenster, Aktualisierungs-Tool und Problemlösung.
Seite 237 1. Legen Sie die CD Treiber und Dienstprogramme in Ihren Computer ein. Wenn das Fenster Navigator für einfache Einrichtung erscheint, klicken Sie auf Beenden, um das Fenster zu schließen. 2. Klicken Sie Start ® Ausführen und tippen Sie dann D:\Utilities\Tool Box\DLT12DZ.exe ein (wobei D der Buchstabe Ihres CD-Laufwerks ist), und klicken Sie dann OK.
Seite 238: Mit Colortrack Drucken (Externe Authentifikation)
"LDAP-Authentifizierung" Dell ColorTrack Bestimmen Sie die Authentifizierungsmethode. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web Tool".
Seite 239: Verwendung Der Bedienerkonsole
Markieren Sie das Kontrollkästchen ColorTrack-Fehlerbericht bei Bedarf. 4. Klicken Sie auf die Schaltfläche Neue Einstellungen anwenden und schalten Sie dann den Drucker aus, um die neuen Einstellungen zu aktivieren. Verwendung der Bedienerkonsole: Sie können nur die Einstellungen unter ColorTrack-Modus, Druck von Benutzer ohne Konto und ColorTrack- Fehlerbericht über die Bedienerkonsole festlegen.
Seite 240: Colortrack-Fehlerbericht
Bestimmen Sie den Authentifizierungstyp des Serverantwort-Time-Out oder des Suche-Time-Out. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 241: Hauptservername / Ip-Adresse & Anschluss
Kerberos-Server Bestimmen Sie die Einstellungen für den Kerberos-Server. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web...
Seite 242: Zweitservername / Ip-Adresse & Anschluss
Zertifikat importieren. Weitere Informationen finden Sie unter "Digitale Zertifikate benutzen". Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web...
Seite 243: Betriebsinformationen
Überprüfen Sie die Software-Informationen für den LDAP-Server. Geben Sie einen Textstring unter Suche-Verzeichnisstammein. Geben Sie den Login-Namen unter Login-Name ein. Geben Sie das Passwort unter Passwort ein. Geben Sie das Passwort erneut ein, um das eingegebene Passwort zu bestätigen. Legen Sie die Unterbrechungszeit unter Suche-Time-Out fest. 5.
Seite 244: Ldap-Authentifizierung
LDAP-Authentifizierung Bestimmen Sie die Authentifizierungsmethode des LDAP-Servers. Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web...
Seite 245: Einstellen Des Druckertreibers
1. Öffnen Sie die Eigenschaften des Druckertreibers. 2. Konfigurieren Sie die folgenden Einstellungen über die Registerkarte Konfiguration. Dell ColorTrack-Modus Bestimmen Sie, ob normale Benutzer die Einstellungen für die Authentifizierung ändern dürfen oder ob normale Benutzer die Einstellungen, die vom Administrator konfiguriert wurden, anwenden müssen.
Seite 246 Jobeigentümer festlegen Wählen Sie Login-Namen verwenden, um die Benutzerinformationen zu verwenden, die in Ihren PC eingegeben wurden, und wählen Sie ID eingeben, um den Benutzernamen selbst einzugeben. Jobeigentümername Bestimmen Sie den Benutzernamen, der bei einer Authentifizierung mit einem externen Server benutzt werden soll. Sie können diesen nur eingeben, wenn Sie ID eingeben unter Jobeigentümer festlegen wählen.
Seite 247: Digitale Zertifikate Benutzen
Zurück zur Inhaltsseite Digitale Zertifikate benutzen Zertifikateverwaltung Einstellen der Funktionen Die Authentifizierungsfunktion verwendet digitale Zertifikate, um Sicherheitsaktualisierungen durchzuführen, wenn Druckdaten gesendet oder Daten festgelegt werden. Dieses Kapitel beschreibt, wie digitale Zertifikate verwaltet werden. "Importieren eines digitalen Zertifikats" "Einrichten eines digitalen Zertifikats"...
Seite 248 9. Wiederholen Sie Schritt 7 und 8, bis alle Ziffern der eingegeben sind, und drücken Sie dann die Taste Verwenden des Dell™ Printer Configuration Web Tool: 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser.
Seite 249: Importieren Eines Digitalen Zertifikats
Nach dem Import eines Zertifikats im Format PKCS#12 wird der geheime Code nicht exportiert, auch wenn Sie den Export ausführen. 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 250: Einrichten Eines Digitalen Zertifikats
Einrichten eines digitalen Zertifikats 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein. Siehe "Dell Printer Configuration Web Tool". 2. Wählen Sie Druckservereinstellungen. 3. Klicken Sie auf die Registerkarte Sicherheit.
Seite 251: Löschen Eines Digitalen Zertifikats
9. Das Zertifikat, das mit einem Stern in der Spalte Gültigkeit als "*Gültig" angezeigt wird, ist das Zertifikat, das mit dem Verwendungszweck verbunden ist und aktuell verwendet wird. Löschen eines digitalen Zertifikats 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 252: Exportieren Eines Digitalen Zertifikats
Da der geheime Code nicht exportiert wird, kann ein importiertes Zertifikat im Format PKCS#12 nur als PKCS#7 Zertifikat exportiert werden. 1. Starten Sie das Dell Printer Configuration Web Tool. a. Öffnen Sie den Browser. b. Geben Sie die IP-Adresse Ihres Druckers im Webbrowser ein.
Seite 253: Einrichten Der Ldap-Ssl/Tls-Kommunikation
4. Wählen Sie Druckservereinstellungen aus der Liste, die links auf der Seite angezeigt wird. 5. Klicken Sie auf die Registerkarte Sicherheit. 6. Wählen Sie IPsec. 7. Wählen Sie unter Protokoll Aktivieren. 8. Wählen Sie in der Liste IKE Digitale Signatur. 9.
Seite 254: Wlan Wpa-Enterprise Einstellen
HINWEIS: Bei der Überprüfung des Zertifikats des angeschlossenen Servers muss das Zertifikat nicht verknüpft sein, damit automatisch nach einem importierten Zertifikat gesucht wird. 2. Prüfen Sie, ob das Hauptzertifikat korrekt auf dem LDAP-Server importiert wurde. Weitere Informationen finden Sie unter "Bestätige der Einstellungen eines Digitalen Zertifikats".
Seite 255 WPA-Enterprise-AES/WPA2-Enterprise-AES WPA-Enterprise-TKIP 7. Legen Sie Login-Name, EAP-Identität und Passwort für WPA-Enterprise fest. HINWEIS: Diese Einstellung ist nur verfügbar, wenn die optionale Festplatte installiert ist und die Verschlüsselung auf Ein gestellt wurde. Zurück zur Inhaltsseite...
Seite 256: Erläuterungen Zu Schriftarten
Zurück zur Inhaltsseite Erläuterungen zu Schriftarten Schrifttypen und Schriftarten Bitmap- und skalierbare Schriftarten Residente Schriftarten Symbolsätze Schrifttypen und Schriftarten Eine Schriftart ist ein Satz von Zeichen und Symbolen, die in einer bestimmten Weise gestaltet sind. Diese spezielle Gestaltung wird als Schrifttyp bezeichnet. Die ausgewählten Schrifttypen geben Ihrem Dokument einen eigenständigen Charakter.
Seite 257: Bitmap- Und Skalierbare Schriftarten
Bei proportionalen (oder typografischen) Schriftarten kann jedes Zeichen eine andere Breite haben. Da Proportionalschriften über Zeichen mit unterschiedlicher Breite verfügen, wird die Schriftgröße als Punktgröße und nicht als Teilung angegeben. Mit der Punktgröße wird die Höhe der Zeichen in der Schriftart angegeben. Ein Punkt ist definiert als 1/72 Zoll. Die Zeichen in einer mit 24 Punkt gedruckten Schriftart sind doppelt so groß...
Seite 258: Residente Schriftarten
Skalierbare Schriftarten (auch Konturschriftarten genannt) werden als Computerprogramme gespeichert, die die Konturen der Zeichen einer Schriftart festlegen. Wenn Sie Zeichen einer skalierbaren Schriftart drucken, erstellt der Drucker eine Bitmap der Zeichen in der gewählten Punktgröße und speichert diese temporär im Druckspeicher. Diese temporären Bitmap-Schriftarten werden gelöscht, wenn Sie den Drucker ausschalten oder zurücksetzen.
Seite 259 AntiqueOlv Bd ITC AvantGarde Gothic Demi Oblique Bodoni Roman CG Omega Bodoni Italic CG Omega It Bodoni Bold CG Omega Bd Bodoni Bold Italic CG Omega BdIt Bodoni Poster Bodoni Poster Compressed Garamond Antiqua ITC Bookman Light Garamond Krsv ITC Bookman Light Italic Garamond Hlb ITC Bookman Demi Garamond KrsvHlb ITC Bookman Demi Italic...
Seite 260 Symbol Goudy Oldstyle Italic Goudy Bold Wingdings Goudy Bold Italic Goudy Extra Bold Line Printer Helvetica Helvetica Oblique Times Roman Helvetica Bold Times It Helvetica Bold Oblique Times Bd Helvetica Narrow Times BdIt Helvetica Narrow Oblique Helvetica Narrow Bold Helvetica Helvetica Narrow Bold Oblique Helvetica Ob Helvetica Condensed...
Seite 261 N C Schbk It New Century Schoolbook Bold Italic N C Schbk Bd NewYork N C Schbk BdIt Optima Roman Optima Italic ITC A G Go Bk Optima Bold ITC A G Go BkOb Optima Bold Italic ITC A G Go Dm Oxford ITC A G Go DmOb Palatino Roman...
Seite 262: Symbolsätze Für Pcl 5/Pcl
Univers 63 Extended Bold Oblique Wingdings ITC Zapf Chancery Medium Italic Symbolsätze Ein Symbolsatz ist eine Zusammenstellung alphabetischer und numerischer Zeichen, Satzzeichen und Sonderzeichen, die in der ausgewählten Schriftart verfügbar sind. Symbolsätze sind beispielsweise für fremdsprachliche Texte oder spezifische Einsatzgebiete, wie wissenschaftliche Texte mit mathematischen Symbolen, erforderlich. Bei PCL 5/PCL 6 legt der Symbolsatz darüber hinaus fest, welches Zeichen für die einzelnen Tasten auf der Tastatur (oder genauer für jeden Codepunkt) gedruckt wird.
Seite 263: Druckernachrichten Verstehen
Vergewissern Sie sich, dass die Einheit fest NNN-NNN eingesetzt ist. XXX ist nicht vollständig eingeführt. Druckerneustart Kann das Problem nicht gelöst werden, setzen Sie Fehler NNN-NNN bezieht sie sich auf XXX neuinst. sich mit Dell in Verbindung. Druckerprobleme.
Seite 264 Seiten der Fixiereinheit fest geschlossen Druckerneustart Die äußeren Hebel an beiden Seiten der sind. Wenn das Problem dadurch nicht behoben Fixiereinheit sind nicht fest geschlossen. wird, wenden Sie sich an Dell. Fixierer neuinst. Siehe "Kontaktaufnahme mit Dell". Support benachr.
Seite 265 Position. Rechte Abdekkung schließen Bitten Sie Ihren Systemadministrator, die 016-XXX Sicherheitseinstellungen neu zu konfigurieren. Zertifikatfehler Zertifikatfehler ist aufgetreten. Kontaktieren Sie Dell, wenn diese Meldung Zertifikat initialisieren wiederholt erscheint. Sind Sie sich sicher? Siehe "Kontaktaufnahme mit Dell". 016-316 Entfernen Sie das nicht unterstützte Speichermodul.
Seite 266 Drücken Sie die Taste (SET). Der Fehler ist wegen einer 016-383 Kontaktieren Sie Dell, wenn diese Meldung ungültigen installierten Firmware Datenverletzung wiederholt erscheint. aufgetreten. Siehe "Kontaktaufnahme mit Dell". drücken Bereichsfehler Drücken Sie die Taste (SET). 016-384 Beim Herunterladen der Firmware ist die Kontaktieren Sie Dell, wenn diese Meldung Adresse der Druckbestimmung falsch.
Seite 267 Drucker eingerichtet sind. Kerberos-Servers oder des LDAP-Servers Zertifikatfehler ist aufgetreten. Wenn das Problem dadurch nicht behoben wird, Kontaktieren Sie den wenden Sie sich an Dell. Administrator Drücken Sie die Taste (SET). Job fehlgeschlagen Bitten Sie Ihren Systemadministrator zu überprüfen,...
Seite 268 Zeitzonen am Drucker und dem Kerberos-Server überschreitet den Grenzwert des identisch eingestellt sind. Uhrenlaufes beim Kerberos-Servers. drücken Siehe "Uhreinstellungen". Siehe "Datum & Uhrzeit". Job fehlgeschlagen Drücken Sie die Taste (SET). 016-534 Die Einstellungsinformationen auf dem Kerberos-Server oder dem LDAP-Server Bitten Sie Ihren Systemadministrator zu überprüfen, Falscher Server sind ungültig.
Seite 269 Löschen Sie nicht benötigte Schriftarten, Makros und andere Daten im Druckerspeicher. Installieren Sie einen zusätzlichen Druckerspeicher. Siehe "Installation eines Speichermoduls". PDL-Anforderung 016-720 (SET), dann die Taste Drücken Sie die Taste Ein Fehler in Bezug auf das PDL- Abbrechen, um den aktuellen Druckvorgang zu Emulations-Problem ist aufgetreten.
Seite 270 Es ist bei der Verbindung mit dem WLAN- Führen Sie den Arbeitsvorgang entsprechend dem Zeitüberschreitungsfehler Zugangspunkt (Registrar) ein Download- Betriebsverfahren noch einmal aus. Fehler aufgetreten. drücken Funknetz-Fehler Drücken Sie die Taste (SET). 016-922 Mehrere WLAN-Zugangspunkte (Registrar) Stellen Sie nur WLAN-Zugangspunkte (Registrar) Sitzungs- werden mit WPS-PBC ausgeführt.
Seite 271 Ändern Sie die Papiereinstellungen entsprechend 024-91X Druckerprobleme. des Papierformates, das Sie einlegen. Laden Sie Fach N N gibt die Nummer des Fachs an. Siehe "Papierfacheinstellungen" in "Dell Printer XXXXXXXX YYYYYYYY Configuration Web Tool". XXXXXXXX gibt ein Papierformat an. Siehe "Papierfacheinstellungen" in "Erläuterungen YYYYYYYY gibt eine Papiersorte an.
Seite 272 024-977 Tauschen Sie die Heftklammer-Kassette aus. Ersetzen Sie die Heftklammer-Kassette Die Heftklammer-Kassette am vorderen Bestellen Sie neue Verbrauchsmaterialien auf der jetzt. Ausgabefach muss jetzt erneuert werden. Website (www.dell.com/supplies). Ohne Heftklammern Siehe "Ersetzen der Heftklammer-Kassette". fortfahren? Sind Sie sicher? Heftkl. leer 024-979 Tauschen Sie die Heftklammer-Kassette aus.
Seite 273 XXX Trommelpatrone Druckbereit 091-400 Erneuern Sie bald den Tonersammler. Tonersammler Der Tonersammler muss bald erneuert Bestellen Sie neue Verbrauchsmaterialien auf der werden. Website (www.dell.com/supplies). Siehe "Austauschen des Tonersammler". Druckbereit Nahe Lebensende Druckbereit Erneuern Sie bald die Trommelpatrone für die Die Trommelpatrone muss bald erneuert 091-4XX angezeigte Farbe.
Seite 274 Druckbereit Bereiten Sie eine neue Riemeneinheit vor. 094-419 Die Riemeneinheit muss bald erneuert Bestellen Sie neue Verbrauchsmaterialien auf der werden. Riemeneinheit Website (www.dell.com/supplies). Siehe "Austauschen der Riemeneinheit". bereithalten Druckbereit Erneuern Sie bald die Riemeneinheit. 094-422 Die Riemeneinheit muss bald erneuert Bestellen Sie neue Verbrauchsmaterialien auf der werden.
Seite 275: Drucken Mit Wsd (Web Services On Devices)
Zurück zur Inhaltsseite Drucken mit WSD (Web Services on Devices) Druckfunktionen hinzufügen Druckereinrichtung ® ® Dieser Abschnitt enthält Informationen für den Druck im Netzwerk mit WSD, dem neuen Windows Vista , Windows Server ® ® 2008, Windows Server 2008 R2 und Windows 7 Protokoll von Microsoft Druckfunktionen hinzufügen Bei Verwendung von Windows Server 2008 oder Windows Server 2008 R2 können Druckfunktionen an den Windows 2008...
Seite 276 1. Klicken Sie auf Start® Systemsteuerung® Hardware und Sound® Drucker (Start® Geräte und Drucker für Windows Server 2008 R2 und Windows 7). 2. Klicken Sie auf Drucker hinzufügen, um den Druckerassistenten zu starten. 3. Wählen Sie Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen aus. 4.
Seite 277: Drucken Mit Ux-Filter (Unix)
Zurück zur Inhaltsseite Drucken mit UX-Filter (UNIX) Übersicht Installation des UX-Filters Deinstallation des UX-Filters Drucken und Verwenden der Dienstprogramme Vorsichtsmaßnahmen und Einschränkungen Übersicht Der UX-Filter In diesem Abschnitt sind die Funktionen des UX-Filters und seine Betriebsumgebung beschrieben. Funktionen Der UX-Filter ist ein Dienstprogramm, das Dateien, die von einer UNIX-Workstation erstellt wurden, in ein Format konvertiert, das mit der vom Drucker verwendeten Druckersprache PostScript kompatibel ist.
Seite 278: Vor Der Verwendung Des Ux-Filters
Vor der Verwendung des UX-Filters Vor der Verwendung des UX-Filters überprüfen Sie folgende Punkte: Vor der Einrichtung der Arbeitsstation richten Sie den Drucker folgendermaßen ein: 1. Überprüfen Sie, ob der lpd-Port in der Netzwerkumgebung aktiv ist. Wenn der LPD-Port nicht aktiv ist, setzen Sie an der Bedienerkonsole die Einstellung LPD auf On.
Seite 279: Überblick Über Den Installationsvorgang
Druckername gespeichert) Model interface Schnittstellenprogramm für PRINTER (während der Registrierung als /etc/lp/interfaces program Druckername gespeichert) posttxt5130cdn.fd Filterbeschreibungsdatei für txt2ps2 Dell 5130cdn Filterbeschreibungsdatei für Dell 5130cdn Color Laser dell5130cdn.fd Printer /etc/lp/fd postio5130.fd Dellpostio Filterbeschreibungsdatei download5130cdn.fd Delldownload Filterbeschreibungsdatei txt2ps25130cdn.1 man-Datei für txt2ps2 sunras2ps25130cdn.1 man-Datei für sunras2ps2...
Seite 280 # ./install.sh 4. Wählen Sie das zu installierende Druckermodell aus. Printer Model ? 1. Dell 5130cdn Color Laser Printer 2. Exit Zu Vorgang Nr. (1/2) gehen? : 1 5. Das folgende Menü wird angezeigt. Wählen Sie <1>, und richten Sie den lokalen Drucker ein.
Seite 281 Solaris Installation for Dell 5130cdn Color Laser Printer Type Printer 1. Set Local Printer 2. Set Remote Printer Zu Vorgang Nr. (1/2) gehen? : 1 6. Geben Sie den Gerätenamen des Anschluss-Ports ein. Enter port-device-name? [/dev/ecpp0] : /dev/bpp0 WARNUNG: Geben Sie die Gerätedatei für den verfügbaren Kommunikations-Port an.
Seite 282: Installationsvorgang
# ./install.sh 4. Wählen Sie das zu installierende Druckermodell aus. Printer Model ? 1. Dell 5130cdn Color Laser Printer 2. Exit Zu Vorgang Nr. (1/2) gehen? : 1 5. Geben Sie das Verzeichnis an, in dem das Dienstprogramm installiert werden soll.
Seite 283 2. Löschen Sie die im System registrierten Filter. Löschen Sie die bei der Installation registrierten Filter mit dem Befehl lpfilter. # lpfilter -f dell5130cdn -x (für Dell 5130cdn Color Laser Printer) # lpfilter -f download5130 -x # lpfilter -f postio5130cdn -x # lpfilter -f posttxt5130cdn -x 3.
Seite 284 postio5130cdn.fd posttxt5130cdn.fd HP-UX 1. Löschen Sie den Drucker, der im System registriert wurde. Verwenden Sie den Befehl sam, um den bei der Installation eingerichteten Drucker zu löschen. # sam 2. Löschen Sie alle Verzeichnisse, die die UX-Filter enthalten, sowie alle Dateien in diesen Verzeichnissen, die bei der Installation erstellt wurden.
Seite 285 HINWEIS: Das oben genannte Beispiel beschreibt die Vorgehensweise für die Einrichtung, die ausgeführt wird, wenn der Cache verwendet wird. Auswahl eines Papierfachs für den Druck: Zur Auswahl eines Papierfachs für den Druck geben Sie das Papierfach nach der Option -y des Befehls lp an. HINWEIS: Je nach installierten Optionen variieren die verfügbaren Papierfächer.
Seite 286 -y tray-input Mit dem Befehl lp können die folgenden Parameter mit Bezug auf die Papierfächer angegeben werden: tray1 Papiereinzug aus Fach 1 (oberstes Fach). tray2 Papiereinzug aus Fach 2 (zweites Fach von oben). tray3 Papiereinzug aus Fach 3 (drittes Fach von oben). tray4 Papiereinzug aus Fach 4 (viertes Fach von oben).
Seite 287 Papiereinzug aus dem Fach, das mit Druckmedien im benutzerdefinierten Format MxNZoll gefüllt ist. Möglicher festgelegter Bereich: Breite: 3,00 bis 8,5 Zoll Länge: 5,00 bis 14,0 Zoll Wenn diese Option nicht angegeben ist oder das angegebene Papierfach nicht verfügbar ist, erfolgt der Papiereinzug aus dem Standardpapierfach.
Seite 288 Klarsichtfolie Etikettenpapier/Etiketten Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2 - Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 - Seite 2 Letterhead Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden.
Seite 289 Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößeres Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -y st=Modus Gibt den Papiereinzug für Trennblätter an. Die folgenden Werte geben die verfügbaren Papiereinzüge für Trennblätter an: auto Automatisches Fach/Automatisch 1. Papierfach/Papierfach 1 (Standard-550-Blatt-Papierfach) 2.
Seite 290 Hohe Druckgeschwindigkeit Hohe Druckqualität Hohe Auflösung -y cc=Modus Legt Bildtypen fest. Es sind die folgenden Bildtypen verfügbar: Foto Bildschirmanzeige Standard/Normal Geschäftsgrafiken Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -y gc=Modus Gibt die RGB-Gamma-Korrektur an. Die verfügbaren Einstellungen für die RGB-Gammakorrektur sind wie folgt: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung.
Seite 291 Standard Automatisch Gradierung -y gg=Modus Gibt Echte Graustufen an: Die folgenden Werte geben die verfügbaren Einstellungen für Echte Graustufen an: Diese Option ist nur für Farbdruck verfügbar. -y ct Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -y br=Modus Gibt die Helligkeitseinstellung an.
Seite 292 Dunkel 5 -y rgbc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -y rgbpr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt: sRGB AdobeRGB...
Seite 293 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 294 im Papiereinzug kümmern muss. Die verfügbaren Werte für den Briefkopf-Doppelseitenmodus sind wie folgt: Automatisch -y tr=Modus Legt die Einstellungen für den Unprogrammierten Sprung fest. Die verfügbaren Werte für den Unprogrammierten Sprung sind wie folgt: -y -hld=Druck-Typ:Benutzer-ID:Passwort:Dokumentname Legt den Drucktyp fest. Die verfügbaren Einstellungen sind wie folgt: Für Sicherer Druck secure:Benutzer-ID:Passwort:Dokumentname...
Seite 295 Jobeigentümername:Passwort:Jobgruppenname Jobeigentümername:Passwort: Jobgruppenname:: :passwort: Geben Sie als Jobeigentümername einen Jobeigentümername mit bis zu 32 Zeichen ein. Das Passwort sollte zwischen 4 und 12 Zeichen lang sein. Für Jobgruppenname geben Sie einen Jobgruppennamen mit bis zu 32 Zeichen ein. HINWEIS: Sie können alphanumerische Zeichen einschließlich Leerschritte und Doppelpunkte sowie Symbole eingeben, um einen Jobeigentümernamen festzulegen.
Seite 296: Authentifizierungsdruck
Zum Drucken mit Optionen geben Sie die Option für den Befehl lp mit -o folgendermaßen an. Die verfügbaren Optionen sind die gleichen wie bei txt2ps2/tiff2ps/xwd2ps2. Je nach installierten Optionen variieren die verfügbaren Papierfächer. %lp -d dell5130cdn -o r -o ILT Dateiname Drucken mit Angabe des Dateiformats: Drucken von Textdateien: % lp -d dell5130cdn Dateiname...
Seite 297 Sie können einen unverkennbaren Benutzernamen in der Umgebungsvariablen wie folgt angeben. % setenv JOWN5130U "Jobeigentümername" Sie können den Anmeldungsnamen wie folgt als Benutzernamen angeben. % setenv JOWN5130U "" HINWEIS: Der Benutzername kann bis zu 32 Zeichen lang sein. Wenn ein Benutzername die zulässige Zeichenlänge überschreitet, werden die überschüssigen Zeichen ignoriert.
Seite 298 Die Eingabe von Optionen in der Befehlszeile kann vermieden werden, indem Zeichenfolgen in die Umgebungsvariable TXT2PS2OPTION eingegeben werden. Wenn weder in der Umgebungsvariable TXT2PS2OPTION noch in der Befehlszeile keine Option angegeben ist, druckt der Drucker in Schriftgröße 10 Punkt und im Hochformat. Wenn die gleiche Option in der Umgebungsvariable TXT2PS2OPTION und in der Befehlszeile angegeben ist, hat die Einstellung in der Befehlszeile Vorrang.
Seite 299 Papiereinzug aus Fach 1 (oberstes Fach). Papiereinzug aus Fach 2 (zweites Fach von oben). Papiereinzug aus Fach 3 (drittes Fach von oben). Papiereinzug aus Fach 4 (viertes Fach von oben). Papiereinzug aus Fach 5 (fünftes Fach von oben). Papiereinzug aus dem Fach, das mit A4-Papier gefüllt ist (210 x 297 mm). Papiereinzug aus dem Fach, das mit A5-Papier gefüllt ist (148 x 210 mm).
Seite 300 Länge: 5,00 bis 14,0 Zoll Wenn diese Option nicht angegeben ist oder das angegebene Papierfach nicht verfügbar ist, erfolgt der Papiereinzug aus dem Standardpapierfach. Schaltet den Toner-Einsparmodus für den Druck ein. Das Druckergebnis ist heller als beim normalen Drucken. In manchen Fällen wird diese Option ignoriert.
Seite 301 -mg=0:0:0:3 Setzt den linken Rand auf 3 Zoll. -mg=3:3:0:5 Setzt den oberen Rand auf 3 Zoll, den unteren Rand auf 3 Zoll und den linken Rand auf 5 Zoll. Wenn der Wert für den Rand 0 beträgt, kann er ausgelassen werden. -mg=:::3 Setzt den linken Rand auf 3 Zoll.
Seite 302 -Hd=ur:uh -Hd=ur:uh:a Für das Beispiel einer PostScript-Dateikonvertierung geben Sie Datum und Uhrzeit gefolgt vom Host-Namen auf der linken unteren Ecke auf allen Seiten aus (der Optionswert a muss angegeben werden, da bei PostScript- Dateikonvertierungen die Ausgabe nur auf der ersten Seite die Standardeinstellung ist). -Hd=dl:th:a WARNUNG: Wenn das Papierformat nicht angegeben ist, werden Kopf- und Fußzeilen standardmäßig in der Position...
Seite 303 Etikettenpapier/Etiketten Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2 - Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 - Seite 2 Letterhead Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden.
Seite 304 Nächstgrößeres Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an. Die folgenden Werte geben die verfügbaren Papiereinzüge für Trennblätter an: auto Automatisches Fach/Automatisch 1. Papierfach/Papierfach 1 (Standard-550-Blatt-Einzug) 2. Papierfach/Papierfach 2 (zusätzliche 550-Blatt-Zuführung) 3. Papierfach/Papierfach 3 (zusätzliche 550-Blatt-Zuführung) 4.
Seite 305 Hohe Qualität Hohe Auflösung -Cc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Foto Bildschirmanzeige Standard/Normal Geschäftsgrafiken Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gammakorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Gammakorrektur an: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung.
Seite 306 Standard Automatisch Gradierung -Gg=Modus Gibt Echte Graustufen an: Die verfügbaren Grau garantierten Optionen sind wie folgt: Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an. Die verfügbaren Werte für die Helligkeitseinstellungsoptionen sind wie folgt: Hell 5 Hell 4 Hell 3...
Seite 307 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt: sRGB AdobeRGB...
Seite 308 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 309 Die verfügbaren Werte für den Briefkopf-Doppelseitenmodus sind wie folgt: Automatisch -Tr=Modus Legt die Einstellungen für den Unprogrammierten Sprung fest. Die verfügbaren Werte für den Unprogrammierten Sprung sind wie folgt: -Hld=Druck-Typ:Benutzer-ID:Passwort:Dokumentname Sicherer Druck Druck-Typ secure Sicherer Druck private Privater MailBox-Druck public Öffentlicher MailBox-Druck proof Probedruck...
Seite 310 -Hld=public:Benutzer-ID:: Probedruck -Hld=proof:Benutzer-ID::Dokumentname -Hld=proof:Benutzer-ID:: WARNUNG: Achten Sie darauf, die Funktion Sicherer Druck nur anzugeben, wenn Sie Daten direkt an einen Drucker senden. Die Funktion Sicherer Druck steht eventuell nicht zur Verfügung, wenn der Druck von Daten über einen anderen Server erfolgt oder die Daten von einem anderen Programm verarbeitet werden, z. B. PostScript-Dateien. Die Option Sortieren ist automatisch aktiviert, wenn die Funktion Probedruck angegeben wird.
Seite 311: Umgebungsvariable
Zur Konvertierung der Datei file.txt in das PostScript-Format und Ausgabe in die Datei file.ps geben Sie Folgendes ein: % txt2ps2 file.txt > file.ps % lp file.ps Zur Konvertierung des Ausgabe-Ergebnisses des Befehls in das PostScript-Format unter Verwendung von txt2ps2 und zur Ausgabe an den Drucker geben Sie Folgendes ein: % ls -alF | txt2ps2 | lp Umgebungsvariable...
Seite 312 sunras2ps2 (Solaris) Format: /usr/local/dellbin5130/sunras2ps2 [-d] [-D] [-Itray-input] [-t] [-r] [-n] [-l=left,bottom] [- s=width,height] [-S=width] [-E] [-Nc=copies] [-Cl] [-Hd=position: format] [-Hffont] [-MSI] [-M= type] [- Mfo=Modus] [-Pon] [-St=Modus] [-Sp] [-Sb] [-Cm=Modus] [-Pr=Modus] [-Cc=Modus] [-Gc=Modus] [-Sc=Modus] [- Gg=Modus] [-Ct] [-Br= Modus] [-RGBc= Modus] [-RGBPr= Modus] [-RGBTp= Modus] [-Cb=cyan-low:cyan- middle:cyan-high:magentalow:magenta-middle:magenta-high:yellow-low;yellow-middle:yellow high:black- low:black-middle:black-high] [-Sl=Modus] [-Os=Modus] [-Lh=Modus] [-Tr=Modus] [-Hld=PrintType:Benutzer- ID:Passwort:Documentname] [-Jown= Jobeigentümername:Passwort:Jobgruppenname-[Documentname...]...
Seite 313 Papiereinzug aus Fach 1 (oberstes Fach). Papiereinzug aus Fach 2 (zweites Fach von oben). Papiereinzug aus Fach 3 (drittes Fach von oben). Papiereinzug aus Fach 4 (viertes Fach von oben). Papiereinzug aus Fach 5 (fünftes Fach von oben). Papiereinzug aus dem Fach, das mit A4-Papier gefüllt ist (210 x 297 mm). Papiereinzug aus dem Fach, das mit A5-Papier gefüllt ist (148 x 210 mm).
Seite 314 Länge: 5,00 bis 14,0 Zoll Wenn diese Option nicht angegeben ist oder das angegebene Papierfach nicht verfügbar ist, erfolgt der Papiereinzug aus dem Standardpapierfach. Schaltet den Toner-Einsparmodus für den Druck ein. Das Druckergebnis ist heller als beim normalen Drucken. In manchen Fällen wird diese Option ignoriert.
Seite 315 Host-Name Datum und Uhrzeit Wenn der Ausgabe-Inhalt als tuh angegeben wird, wird es folgendermaßen ausgegeben: Datum und Uhrzeit User: Benutzername Host: Host-Name. Geben Sie diese Optionen folgendermaßen an. Für das Beispiel einer Textdatei-Konvertierung geben Sie den Benutzernamen gefolgt vom Host-Namen auf der rechten oberen Ecke auf allen Seiten aus.
Seite 316 Starkes Papier 2 Rückseite/Schweres Papier 2/Deckblätter 2 - Seite 2 Klarsichtfolie Etikettenpapier/Etiketten Beschichtet/Beschichtet 2/Beschichtetes Papier 2 Rückseitig beschichtet/Beschichtet 2/Beschichtetes Papier 2- Side 2 Beschichtet dick/Beschichtet 3/Beschichtetes Papier 3 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3- Seite 2 Letterhead Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden.
Seite 317 Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößeres Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an. Die folgenden Werte geben die verfügbaren Papiereinzüge für Trennblätter an: auto Automatisches Fach/Automatisch 1. Papierfach/Papierfach 1 (Standard-550-Blatt-Einzug) 2.
Seite 318 Hohe Geschwindigkeit Hohe Qualität Hohe Auflösung -Cc=Modus Legt Bildtypen fest. Es sind die folgenden Bildtypen verfügbar: Foto Bildschirmanzeige Standard/Normal Geschäftsgrafiken Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gammakorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Gammakorrektur an: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung.
Seite 319 Feinheit Standard Automatisch Gradierung -Gg=Modus Gibt Echte Graustufen an: Die verfügbaren Grau garantierten Optionen sind wie folgt: Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an. Die verfügbaren Werte für die Helligkeitseinstellungsoptionen sind wie folgt: Hell 5 Hell 4...
Seite 320 Dunkel 4 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt: sRGB AdobeRGB...
Seite 321 Dunkel 2 Dunkel 1 Normal Hell 1 Hell 2 Hell 3 Optionswert muss in der folgenden Reihenfolge angegeben werden: Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0"...
Seite 322 Wenn der Briefkopf-Doppelseitenmodus aktiviert ist, wird das Druckblatt stets über den Doppelseiten-Einzug des Druckers zugeführt. Daher kann der Benutzer Blätter einrichten, ohne dass er sich um die korrekte Ausrichtung im Papiereinzug kümmern muss. Die verfügbaren Werte für den Briefkopf-Doppelseitenmodus sind wie folgt: Automatisch -Tr=Modus Legt die Einstellungen für den Unprogrammierten Sprung fest.
Seite 323 Öffentlicher MailBox-Druck -Hld=public:Benutzer-ID::Dokumentname -Hld=public:Benutzer-ID:: Probedruck -Hld=proof:Benutzer-ID::Dokumentname -Hld=proof:Benutzer-ID:: WARNUNG: Achten Sie darauf, die Funktion Sicherer Druck nur anzugeben, wenn Sie Daten direkt an einen Drucker senden. Die Funktion Sicherer Druck steht eventuell nicht zur Verfügung, wenn der Druck von Daten über einen anderen Server erfolgt oder die Daten von einem anderen Programm verarbeitet werden, z.
Seite 324 % sunras2ps2 file.rs > file.ps Zur Ausgabe der Bildschirmanzeige in eine Bilddatei mit dem Snapshot-Befehl, Konvertierung der Datei in das PostScript- Format mit Hilfe des Befehls sunras2ps2 und zur Ausgabe an einen Drucker geben Sie Folgendes ein: % sunras2ps2 file.rs | lp Wichtig Wenn die Optionen -s und -S gleichzeitig angegeben werden oder wenn die gleiche Option zweimal angegeben wird, hat die letzte Einstellung Vorrang.
Seite 325 werden können. Aktiviert die Funktion Bindung an der langen Kante. Wenn dies angegeben wird, wird die Druckrichtung und - ausrichtung angepasst, und das Papier wird beidseitig so bedruckt, dass die Seiten an der langen Kante gebunden werden können. Diese Option ist nur verfügbar, wenn die Duplexeinheit am Drucker installiert ist. -IPapierfach Legt das Papierfach fest.
Seite 326 Papiereinzug aus dem Fach, das mit Executive-Papier gefüllt ist (7,25 x 10,5 Zoll). Papiereinzug aus dem Fach, das mit Monarch-Papier gefüllt ist (3,875 x 7,5 Zoll). COM10 Papiereinzug aus dem Fach, das mit Briefumschlägen im Format #10 gefüllt ist 4,125 x 9,5 Zoll). Papiereinzug aus dem Fach, das mit Briefumschlägen im Format DL gefüllt ist (110 x 220 mm).
Seite 327 Gibt an, dass der Ausdruck sortiert wird. Wenn die Option copies (Anzahl der Exemplare) nicht angegeben ist, wird diese Option ignoriert. -Hd=Position:Format Gibt die Position an, auf der die Benutzerinformation als Kopf- oder Fußzeile ausgegeben wird. Position gibt die Ausgabeposition an. Diese Option steht allerdings nur für die Konvertierung von Textdateien zur Verfügung.
Seite 328 Feinpapier/Feinpostpapier/Normalpapier 2 Feinpapier Rückseite/Feinpostpapier/Normalpapier 2 - Seite 2 Büropapier/Normal/Normalpapier 1 Büropapier Rückseite/Normal/Normalpapier 1 - Seite 2 Recyclingpapier RecyclingPapierRückseite/ RecyclingPapier - Seite 2 Starkes Papier/Schweres Papier 1/Deckblätter 1 Starkes Papier Rückseite/Schweres Papier 1/Deckblätter 1 - Seite 2 Starkes Papier 2/Schweres Papier 2/Deckblätter 2 Starkes Papier 2 Rückseite/Schweres Papier 2/Deckblätter 2 - Seite 2 Klarsichtfolie Etikettenpapier/Etiketten...
Seite 329 Querformat Querformat (Rotiert) Hochformat Hochformat (Rotiert) -Pon Gibt ein Ersatzpapierfach an. Die verfügbaren Ersatzpapierfächer sind wie folgt: Druckereinstellungen verwenden Meldung anzeigen Papiereinzug aus Universalzuführung Nächstgrößeres Format verwenden (Auf die Größe anpassen) Größeres Format verwenden (Auf die Größe anpassen) Nächstgrößeres Format verwenden (Keine Vergrößerung) Größeres Format verwenden (Keine Vergrößerung) -St=Modus Gibt den Papiereinzug für Trennblätter an.
Seite 330 Multieinzug Gibt Drucktrennblätter an. Nur verfügbar, wenn das Papierfach für Trennblätter angegeben ist. Leere Seiten überspringen. -Cm=Modus Gibt die Farbeinstellung der Druckausgabe an. Die verfügbaren Farbeinstellungen sind wie folgt: Farbe (CMYK) Schwarz -Pr=Modus Gibt den Druckmodus an. Die verfügbaren Druckmodi sind wie folgt: Hohe Geschwindigkeit Hohe Qualität Hohe Auflösung...
Seite 331 Gibt die RGB-Gammakorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Gammakorrektur an: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Sc=Modus Gibt das Raster an. Die verfügbaren Screens sind wie folgt: Feinheit Standard Automatisch Gradierung...
Seite 332 Hell 5 Hell 4 Hell 3 Hell 2 Hell 1 Normal Dunkel 1 Dunkel 2 Dunkel 3 Dunkel 4 Dunkel 5 -RGBc=Modus Gibt die RGB-Farbkorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Farbkorrektur an: Perzeptiv Sättigung RelativeC AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung.
Seite 333 AdobeRGB Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBTp=Modus Gibt die RGB-Farbtemperatur an. Die verfügbaren Werte für die RGB-Farbtemperaturoption sind wie folgt: 5000 5000K 6000 6000K 9300 9300K Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Cb=Cyan-niedrig:Cyan-mittel:Cyan-hoch:Magenta-niedrig:Magenta-mittel:Magenta-hoch:Gelb-niedrig;Gelb- mittel:Gelb-hoch:Schwarz-niedrig:Schwarz-mittel:Schwarz-hoch Gibt den Einstellwert für die Farbbalance jeder Farbe/Dichte an.
Seite 334 Die verfügbaren Werte für die Klammeroption sind wie folgt: Diese Option ist nur verfügbar, wenn das optionale Ausgabefach installiert ist. -Os=Modus Legt die Offset-Einstellungen fest. Die verfügbaren Werte für die Offset-option sind wie folgt: Automatisch Offset je Set (versetzt jede Kopie, ehe die nächste gedruckt wird). Offset je Job (versetzt jede Kopie pro Druckjob, den Sie festgelegt haben).
Seite 335 private Privater MailBox-Druck public Öffentlicher MailBox-Druck proof Probedruck Benutzer-ID Bis zu acht Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 " " (Leerzeichen) und 0x3A ":" (Doppelpunkt). Passwort Bis zu zwölf Single-Byte-Zeichen von 0x30 bis 0x39 (Ziffern). Documentname Bis zu zwölf Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 " " (Leerzeichen) und 0x3A ":" (Doppelpunkt).
Seite 336 HINWEIS: Sie können alphanumerische Zeichen einschließlich Leerschritte und Doppelpunkte sowie Symbole eingeben, um einen Jobeigentümernamen festzulegen. HINWEIS: Der Namen des Druckjob-Eigentümers kann bis zu 32 Zeichen lang sein. Wenn ein inakzeptables Zeichen als Jobeigentümername angegeben wird, wird der Jobeigentümername als nicht angegeben betrachtet.
Seite 337 Funktion Liest XWD-Daten ein, konvertiert ihn in das PostScript-Format und gibt ihn an die Standardausgabe aus. Wenn der Dateiname nicht angegeben ist, wird die Standardeingabe für den Befehl verwendet. Es können XWD-Dateien mit einer Farbtiefe von 1, 4, 8, 24 und 32 Bit angegeben werden. Es werden drei Komprimierungsformate unterstützt.
Seite 338 Papiereinzug aus Fach 4 (viertes Fach von oben). Papiereinzug aus Fach 5 (fünftes Fach von oben). Papiereinzug aus dem Fach, das mit A4-Papier gefüllt ist (210 x 297 mm). Papiereinzug aus dem Fach, das mit A5-Papier gefüllt ist (148 x 210 mm). Papiereinzug aus dem Fach, das mit Briefumschlägen im Format B5 gefüllt ist (182 x 257 mm).
Seite 339 Dreht das Bild um 90° und verwendet das Papier im Querformat. Deaktiviert den zusätzlichen Druck der Showpage. Diese Option wird verwendet, wenn in PostScript-Format konvertierte Dateien in Dateien aus anderen Anwendungen integriert werden. -l=links,unten Gibt die Druckposition an. Die Druckpositionen werden ausgehend vom linken und unteren Rand der Seite gemessen. Der Standardwert ist 0,25 Zoll für den linken und den unteren Rand.
Seite 340 Geben Sie die Schriftart für die Kopf- und Fußzeile an. Es können europäische Schriftarten und alphanumerische Schriftarten halber Größe angegeben werden. Helvetica ist als Standardwert definiert. Falls eine falsche Schriftart angegeben wird, wird die europäische Standardschriftart verwendet. Wenn die Option für Kopf-/Fußzeilenausgabe angegeben ist, wird die Angabe der Schriftart für die Kopf-/Fußzeile ignoriert.
Seite 341 Rückseitig beschichtet dick/Beschichtet 3/Beschichtetes Papier 3- Seite 2 Letterhead Umschlag Wenn diese Option nicht angegeben ist, kann die Druckereinstellung für die Papiersorte der Universalzuführung verwendet werden. -Mfo=Modus Gibt die Ausrichtung für die Universalzuführung an. Die verfügbaren Ausrichtungen für die Universalzuführung sind wie folgt: Querformat Querformat (Rotiert) Hochformat...
Seite 342 1. Papierfach/Papierfach 1 (Standard-550-Blatt-Einzug) 2. Papierfach/Papierfach 2 (zusätzliche 550-Blatt-Zuführung) 3. Papierfach/Papierfach 3 (zusätzliche 550-Blatt-Zuführung) 4. Papierfach/Papierfach 4 (zusätzliche 1100-Blatt-Zuführung) 5. Papierfach/Papierfach 5 (zusätzliche 1100-Blatt-Zuführung) Multieinzug Gibt Drucktrennblätter an. Nur verfügbar, wenn das Papierfach für Trennblätter angegeben ist. Leere Seiten überspringen. -Cm=Modus Gibt die Farbeinstellung der Druckausgabe an.
Seite 343 Foto Bildschirmanzeige Standard/Normal Geschäftsgrafiken Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Gc=Modus Gibt die RGB-Gammakorrektur an. Die folgenden Werte geben die verfügbaren Einstellungen für die RGB-Gammakorrektur an: Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -Sc=Modus Gibt das Raster an.
Seite 344 Diese Option ist nur für Farbdruck verfügbar. Gibt die Farbumsetzung an. Diese Option ist nur für Farbdruck verfügbar. -Br=Modus Gibt die Helligkeitseinstellung an. Die verfügbaren Werte für die Helligkeitseinstellungsoptionen sind wie folgt: Hell 5 Hell 4 Hell 3 Hell 2 Hell 1 Normal Dunkel 1...
Seite 345 AbsoluteC Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBPr=Modus Gibt das RGB-Eingangsprofil an. Die verfügbaren Werte für die RGB-Eingangsprofiloption sind wie folgt: sRGB AdobeRGB Diese Option steht nur für Farbdruck und wenn Eingabedaten RGB-Daten sind zur Verfügung. -RGBTp=Modus Gibt die RGB-Farbtemperatur an.
Seite 346 Cyan niedrige Dichte, Cyan mittlere Dichte, Cyan hohe Dichte, Magenta niedrige Dichte, Magenta mittlere Dichte, Magenta hohe Dichte, Gelb niedrige Dichte, Gelb mittlere Dichte, Gelb hohe Dichte, Schwarz niedrige Dichte, Schwarz mittlere Dichte, Schwarz hohe Dichte Wenn kein Wert angegeben ist, wird er als "0" (Normal) behandelt. Wenn Sie zum Beispiel "Hell 2"...
Seite 347 -Hld=Druck-Typ:Benutzer-ID:Passwort:Dokumentname Sicherer Druck Drucktyp secure Sicherer Druck private Privater MailBox-Druck public Öffentlicher MailBox-Druck proof Probedruck Benutzer-ID Bis zu acht Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 " " (Leerzeichen) und 0x3A ":" (Doppelpunkt). Passwort Bis zu zwölf Single-Byte-Zeichen von 0x30 bis 0x39 (Ziffern). Documentname Bis zu zwölf Single-Byte-Zeichen von 0x20 bis 0x7E, mit Ausnahme von 0x20 "...
Seite 348 Wenn nur das Passwort angegeben ist (-Jown=:Passwort) (kein Jobeigentümername angegeben), wird Anmeldung-Benutzername als Jobeigentümername verwendet. Das eingegebene Passwort wird als Passwort zur Authentifizierung verwendet. Wenn nur das Passwort angegeben ist (-Jown=:Passwort) (kein Jobeigentümername angegeben), wird der Anmeldung-Benutzername als Jobeigentümername verwendet. Wenn ein Jobeigentümername die zulässige Zeichenlänge überschreitet, werden die überschüssigen Zeichen ignoriert.
Seite 349: Vorsichtsmaßnahmen Und Einschränkungen
Vorsichtsmaßnahmen und Einschränkungen Bei der Installation Beachten Sie während der Installation die folgenden Punkte. Solaris Verwenden Sie den Befehl lpadmin, um den Standarddrucker zu registrieren. # lpadmin -d Druckername Zur Vermeidung der Ausgabe von Banner-Seiten ändern Sie in der dem Druckernamen entsprechenden Datei im Verzeichnis /etc/lp/interfaces/ die Einstellung von nobanner=no in nobanner=yes.
Seite 350: Verwendung Von Txt2Ps2 (Solaris/Hp-Ux)
werden, indem man die durch die Option o angegebene Ausgabespaltenposition von der Zahl der durch die Option w angegebene Spaltenzahl abzieht. Wenn die gleiche Option zweimal angegeben wird oder die Optionen s und S gleichzeitig angegeben werden, hat die letzte Einstellung Vorrang. Wenn beim Drucken von Bilddateien die Druckpositions-Option (l) einen Bereich außerhalb des bedruckbaren Bereichs des Druckers angibt, werden die Daten außerhalb des bedruckbaren Bereichs nicht gedruckt.
Seite 351: Verwendung Von Xwd2Ps2 (Solaris/ Hp-Ux)
Fax-CCITT3-Komprimierung (CCITT Group 3 Fax-kompatibel) PackBits-Komprimierung Unkomprimiert TIFF-Dateien, die mehrere Bilder enthalten, werden auch in den oben genannten Komprimierungsformaten nicht unterstützt. Verwendung von xwd2ps2 (Solaris/ HP-UX) Es werden drei Komprimierungsformate unterstützt. Die Visual-Klasse ist Static Gray, und die Farbtiefe ist 1 Bit. Die Visual-Klasse ist Pseudo Color, und die Farbtiefe ist 4 Bit oder 8 Bit.
Seite 352: Für Libtiff Gilt
Bei PostScript-Dateien kann es vorkommen, dass der Drucker nicht alle Seiten ausgibt, obwohl die Einstellung Ausgabe auf allen Seiten angegeben wurde. Geben Sie in diesen Fällen die Option Ausgabe nur auf der ersten Seite an. Unter Solaris kann der Befehl lp nicht verwendet werden. TBCPFilter (Solaris/HP-UX) Stellen Sie sicher, dass der TBCPFilter verfügbar ist, so dass der Drucker die Verfügbarkeit des TBCPFilter angeben kann.
Seite 353: Drucken Mit Cups (Linux)
3. Legen Sie die Standardwarteschlange fest. 4. Legen Sie die Druckoptionen fest. Installieren des Druckertreibers 1. Doppelklicken Sie auf Dell-5130cdn-Color-Laser-x.x-x.noarch.rpm auf der CD Treiber und Dienstprogramme. 2. Geben Sie das Administrator-Passwort ein. 3. Klicken Sie auf Weiter im Fenster Vorbereitung des Systems abgeschlossen.
Seite 354: Festlegen Der Standard-Warteschlange
Format: lpd://xxx.xxx.xxx.xxx (IP-Adresse des Druckers) 8. Wählen Sie Dell im Menü Make, und klicken Sie auf Continue. 9. Wählen Sie Dell 5130cdn Color Laser... im Menü Modell aus, und klicken Sie auf Weiter. Die Meldung Drucker XXX wurde erfolgreich hinzugefügt. wird angezeigt.
Seite 355: Verwendung Unter Suse Linux Enterprise Desktop
Beschreibung des Druckers und Standort des Druckers müssen nicht ausgefüllt werden. f. Markieren Sie das Kontrollkästchen Lokales Filtern durchführen, und klicken Sie auf Weiter. g. Wählen Sie DELL in Hersteller wählen. Wählen Sie 5130cdn Color Laser in Modell wählen, und klicken Sie auf Weiter.
Seite 356: Drucken Aus Dem Anwendungsprogramm
Beschreibung des Druckers und Standort des Druckers müssen nicht ausgefüllt werden. f. Markieren Sie das Kontrollkästchen Lokales Filtern durchführen, und klicken Sie auf Weiter. g. Wählen Sie DELL unter Hersteller wählen. Wählen Sie 5130cdn Color Laser in Modell wählen, und klicken Sie auf Weiter.
Seite 357: Festlegen Des Druckeradministrator-Autorisierungspassworts
(Das Druckeradministrator-Autorisierungspasswort erneut hinter der Eingabeaufforderung "Enter password" eingeben.) Deinstallieren des Druckertreibers 1. Wählen Sie Computer ® Weitere Anwendungen... und anschließend Konsole im Anwendungs-Browser aus. 2. Geben Sie im Terminal-Fenster den folgenden Befehl ein: (Administrator-Passwort eingeben) rpm -e Dell-5130cdn-Color-Laser Der Druckertreiber wird deinstalliert. Zurück zur Inhaltsseite...
Seite 358: Druckerspezifikationen
Anfrage beim Hersteller erforderlich wird, muss der Kunde eine zusätzliche Gebühr für diese Unterstützung bezahlen. Dell zahlt nur in solchen Fällen für Drittanbieter-Unterstützung, wenn Dell für das Problem verantwortlich ist. Bei der Installation und Herstellung der Druckbereitschaft des Druckers handelt es sich um eine Konfigurationsfrage, bei der der Kunde die zusätzlichen Unterstützungskosten übernehmen muss.
Seite 359: Druckersprache (Pdl)/Emulation, Betriebssystem Und Schnittstelle
Router und Computer enthält. Netzwerkadministratoren nutzen diese Informationen zur effizienten Verwaltung des Netzwerks (Analysieren der Leistung, des Datenaufkommens, der aufgetretenen Fehler usw.). Da der Dell 5130cdn Color Laser Printer den MIB-Spezifikationen nach dem Industriestandard entspricht, wird er von zahlreichen Softwaresystemen zur Drucker- und Netzwerkverwaltung erkannt und kann mit ihnen verwaltet werden.
Seite 360 Lagerung Temperaturbereich 0-35 °C Feuchtigkeitsbereich (verpackt) 15-80% relative Luftfeuchtigkeit (nicht kondensierend) Höhenlage Betrieb Maximal 3.100 m (10.000 ft) Lagerung 70,9275 kPa Kabel Das Anschlusskabel muss die folgenden Anforderungen erfüllen: Verbindungstyp Verbindungsspezifikationen und Symbole 1 Ethernet 10 Base-T/100 Base-TX/1000 Base-T 2 WLAN IEEE 802.11b/802.11g/802.11n 3 USB USB 2.0...
Seite 361: Wartung Ihres Druckers
Wartungsaufgaben. Verbrauchsmaterialstatus ermitteln Wenn der Drucker in das Netzwerk eingebunden ist, können Sie über das Dell™ Printer Configuration Web Tool Informationen zum aktuellen Tonerfüllstand abrufen. Geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein, um diese Informationen anzuzeigen. Wenn Sie die Funktion E-Mail-Warnungseinrichtung verwenden, werden Sie per E-Mail benachrichtigt, wenn Verbrauchsmaterial nachgefüllt werden muss.
Seite 362: Aufbewahrung Von Druckmedien
Um telefonisch zu bestellen, lesen Sie bitte "Kontaktaufnahme mit Dell". Es wird die Verwendung von Dell Tonerkassetten für den Drucker empfohlen. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 363: Installieren Einer Neuen Tonerkassette
Austauschen der Tonerkassetten 1. Schalten Sie den Drucker aus. 2. Öffnen Sie die vordere Abdeckung. 3. Ziehen Sie die Tonerkassette heraus, die Sie ersetzen möchten. ACHTUNG: Ziehen Sie die Kassette immer langsam heraus, um keinen Toner zu verschütten. WARNUNG: Berühren Sie nicht die abgebildeten Teile. Toner kann Flecken auf Ihren Händen hinterlassen. HINWEIS: Achten Sie darauf, keinen Toner zu verschütten, wenn Sie die Tonerkassette handhaben.
Seite 364: Austauschen Der Trommelpatronen
HINWEIS: Der Bereich, der auf dem Abbild gezeigt, darf während des Schüttelns der Kassette nicht berührt werden. HINWEIS: Achten Sie darauf, keinen Toner zu verschütten, wenn Sie die Tonerkassette handhaben. 3. Richten Sie den Pfeil der Kassette am Pfeil des Druckers aus und schieben Sie dann die Kassette, bis sie anhält. 4.
Seite 365 Klicken Sie Start ® Ausführen und tippen Sie dann D:\MaintenanceGuide\MaintenanceGuide.exe ein (wobei D der Buchstabe Ihres CD-Laufwerks ist), und klicken Sie dann OK. Austauschen der Trommelpatronen 1. Schalten Sie den Drucker aus. 2. Öffnen Sie die vordere Abdeckung. 3. Drehen Sie die Hebel auf der Innenseite der Abdeckung, um sie zu öffnen. 4.
Seite 366: Installieren Einer Neuen Trommelpatrone
5. Halten Sie eine Seite der Trommelpatronen mit der anderen Hand und ziehen Sie die Patrone aus dem Drucker heraus. WARNUNG: Berühren Sie nicht die abgebildeten Teile. Toner kann Flecken auf Ihren Händen hinterlassen. HINWEIS: Achten Sie darauf, keinen Toner zu verschütten, wenn Sie die Trommelpatrone handhaben. Installieren einer neuen Trommelpatrone 1.
Seite 367 4. Entfernen Sie die orangefarbene Schutzabdeckung der installierten Trommelpatrone und entsorgen Sie sie. 5. Schließen Sie die innere Abdeckung. 6. Drehen Sie die Hebel, um die innere Abdeckung zu sichern, während Sie mit der anderen Hand die Abdeckung andrücken.
Seite 368 7. Entfernen Sie das Reinigungsstäbchen von der Rückseite der vorderen Abdeckung. 8. Entfernen Sie das Reinigungsstäbchen, indem Sie die weißen Laschen zwischen Daumen und Zeigefinger drücken. 9. Nehmen Sie eine neues Reinigungstuch aus der Verpackung. 10. Bringen Sie das neue Reinigungstuch am Reinigungsstäbchen an.
Seite 369 11. Stecken Sie das Reinigungsstäbchen ganz in eine der vier Öffnungen, bis es im Inneren des Druckers klickt, und ziehen Sie es wieder heraus. 12. Wiederholen Sie Schritt 11 auch mit den anderen Öffnungen. Das einmalige Durchführen dieses Vorgangs pro Öffnung reicht aus.
Seite 370: Austauschen Der Fixiereinheit
Die Dell Fixiereinheit ist nur über Dell erhältlich. Wie Sie telefonisch bestellen, erfahren Sie unter "Kontaktaufnahme mit Dell". Es wird die Verwendung einer Dell Fixiereinheit für den Drucker empfohlen. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen.
Seite 371: Installieren Einer Fixiereinheit
2. Heben Sie die Verriegelung am Griff der rechten Abdeckung an, um die Abdeckung zu öffnen. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die Fixiereinheit ersetzen möchten. 3. Greifen Sie beide Griffe des installierten Fixierers mit Ihren Händen und ziehen Sie ihn heraus. Installieren einer Fixiereinheit 1.
Seite 372: Austauschen Der Rückhalterollen
3. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 373: Installieren Der Rückhalterolle In Einem Papierfach
2. Drehen Sie die Abdeckung der Rückhalterollen nach links, um sie zu öffnen, und halten Sie die Abdeckung dann fest. 3. Drehen Sie die Rückhalterollen nach rechts. 4. Ziehen Sie erst die rückwärtige Achse und dann die vordere Achse aus den Rillen des Papierfachs und entfernen Sie die Rückhalterollen dann.
Seite 374 2. Schieben Sie erst die vordere Achse, dann die hintere Achse der Rückhalterolle in die Rillen des Papierfachs. 3. Drehen Sie die Rückhalterollenkassette nach links, um sie an Ihrem Platz anzubringen. 4. Drehen Sie die Abdeckung der Rückhalterolle nach rechts, um sie zu schließen. 5.
Seite 375: Entfernen Der Rückhalterolle Im Druckerinneren
Entfernen der Rückhalterolle im Druckerinneren 1. Entfernen Sie das Fach vom Drucker. 2. Drehen Sie die Rückhalterolle, bis der Rollenhaken sichtbar ist. HINWEIS: Die Rolle befindet sich, gemessen von der Papierfachöffnung, etwa 165 mm (6,5 Zoll) im Druckerinneren. 3. Ziehen Sie den Rückhalterollen-Haken aus der Rille in der Achse, und schieben Sie die Rückhalterolle dann nach vorn.
Seite 376: Installieren Der Rückhalterolle Im Druckerinneren
4. Wiederholen Sie die Schritte Schritt 2 Schritt 3, um weitere Rückhalterollen aus dem Druckerinneren zu entfernen. Installieren der Rückhalterolle im Druckerinneren 1. Richten Sie das Loch der neuen Rückhalterolle an der Achse aus. 2. Schieben Sie die Rückhalterolle um die Achse, so dass die Vorsprünge vollständig in die Vertiefungen auf der Achse fassen und der Rollenhaken wieder in die Rille in der Achse eingreift.
Seite 377: Austauschen Der Riemeneinheit
Dell Riemeneinheiten sind nur über Dell erhältlich. Um telefonisch zu bestellen, lesen Sie bitte "Kontaktaufnahme mit Dell". Es wird empfohlen, eine Dell Riemeneinheit für den Drucker zu verwenden. Probleme, die auf die Verwendung von Zubehörteilen, Ersatzteilen und Komponenten zurückgehen, die nicht von Dell stammen, sind von der Gewährleistung ausgeschlossen. Austauschen der Riemeneinheit ACHTUNG: Berühren Sie das Druckerinnere nicht.
Seite 378 HINWEIS: Die Riemeneinheit kann nur ersetzt werden, wenn die rechte Abdeckung geöffnet ist. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung öffnen möchten. 3. Öffnen Sie die vordere Abdeckung. 4.
Seite 379 6. Ziehen Sie die Riemeneinheit heraus, bis sie komplett sichtbar ist. 7. Halten Sie die Griffe vorne an der Riemeneinheit fest. Ziehen Sie die Einheit heraus, um sie aus dem Drucker zu entfernen. WARNUNG: Berühren Sie nicht die abgebildeten Teile. 8.
Seite 380: Einsetzen Einer Riemeneinheit
ACHTUNG: Berühren Sie die Fixiereinheit nicht. Sie könnten sich die Finger verbrennen. Einsetzen einer Riemeneinheit 1. Nehmen Sie eine neue Riemeneinheit aus der Verpackung und legen Sie sie auf eine ebene Oberfläche. 2. Entfernen Sie die Schutzteile wie abgebildet.
Seite 381 3. Halten Sie die Griffe an der Oberseite der Riemeneinheit fest. WARNUNG: Halten Sie nicht die Seiten der Riemeneinheit fest. Das kann die Druckqualität verschlechtern. 4. Richten Sie die Pfeile der Riemeneinheit an den Pfeilen am Drucker aus. 5. Schieben Sie die Riemeneinheit ganz ein, bis die sichtbare Linie den Drucker erreicht. 6.
Seite 382 8. Schließen Sie die innere Abdeckung. 9. Drehen Sie die Hebel, um die innere Abdeckung zu sichern, während Sie mit der anderen Hand die Abdeckung andrücken. 10. Schließen Sie die vordere Abdeckung. 11. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker.
Seite 383: Austauschen Der Übertragungswalze
HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten. Austauschen der Übertragungswalze ACHTUNG: Um Stromschlag zu vermeiden, schalten Sie den Drucker immer aus, und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Wartungsarbeiten durchführen.
Seite 384: Ersetzen Der Heftklammer-Kassette
2. Senken Sie die Vorderseite der Übertragungswalze, bis die Walze an ihrem Platz einrastet. 3. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 385: Installieren Einer Heftklammer-Kassette
Netzkabel aus der Steckdose, bevor Sie Wartungsarbeiten durchführen. HINWEIS: Sie finden auch Videoanleitungen im Wartungshandbuch. Das Wartungshandbuch ist auf der CD Treiber und Dienstprogramme verfügbar, die Sie mit Ihrem Drucker bekommen haben. Klicken Sie Start ® Ausführen, und tippen Sie dann D:\MaintenanceGuide\MaintenanceGuide.exe (D ist der Buchstabe Ihres CD-Laufwerks).
Seite 386: Austauschen Des Tonersammler
2. Halten Sie die orangefarbenen Hebel fest und schieben Sie die Heftklammer-Kassette zurück in den Halter, bis sie einrastet. 3. Schließen Sie die Vordertür des Ausgabefaches. Austauschen des Tonersammler ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise im Produktinformationshandbuch, bevor Sie die folgenden Maßnahmen durchführen.
Seite 387 1. Achten Sie darauf, dass der Drucker nicht in Betrieb ist, und öffnen Sie die vordere Abdeckung. 2. Haken Sie Ihren Finger oben in den Tonersammler ein und ziehen Sie ihn zu sicher heraus. 3. Greifen Sie den Tonersammler mit der anderen Hand, wie abgebildet, und ziehen Sie ihn aus dem Drucker heraus. WARNUNG: Achten Sie darauf, dass der Tonersammler nicht herunterfällt, wenn Sie ihn entfernen.
Seite 388: Einsetzen Des Tonersammlers
4. Legen Sie den verwendeten Tonersammler in die Plastiktüte, die dem neuen Tonersammler beigefügt ist, und verschließen Sie den Beutel. Einsetzen des Tonersammlers 1. Setzen Sie den neuen Tonersammler in den Schlitz ein und drücken Sie, bis er einrastet. 2. Schließen Sie die vordere Abdeckung. Reinigen des Druckerinneren Um die Verschlechterung der Druckqualität durch Verschmutzungen im Druckerinneren zu verhindern, sollten Sie das Druckerinnere regelmäßig mit dem Reinigungsstäbchen reinigen, wenn Sie die Trommelpatronen ersetzen.
Seite 389 3. Stecken Sie das Reinigungsstäbchen ganz in eine der vier Öffnungen, bis es im Inneren des Druckers klickt, und ziehen Sie es wieder heraus. 4. Wiederholen Sie Schritt 3 auch mit den anderen Öffnungen. 5. Bringen Sie das Reinigungsstäbchen wieder an seinem ursprünglichen Platz an. 6.
Seite 390 Reinigen des Conductivity Temperature Depth (CTD)-Sensors ACHTUNG: Um Stromschlag zu vermeiden, schalten Sie den Drucker immer aus, und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Wartungsarbeiten durchführen. WARNUNG: Stellen Sie sicher, dass die Oberfläche (schwarze Folie) der Riemeneinheit nicht mit anderen Komponenten in Berührung kommt oder zerkratzt wird.
Seite 391 5. Halten Sie den Griff vorne an der Riemeneinheit fest. 6. Ziehen Sie die Riemeneinheit heraus, bis sie komplett sichtbar ist. 7. Halten Sie die Griffe vorne an der Riemeneinheit fest. Ziehen Sie die Einheit heraus, um sie aus dem Drucker zu entfernen.
Seite 392 WARNUNG: Berühren Sie nicht die abgebildeten Teile. 8. Schieben Sie die blaue Lasche fünfmal vor und zurück. 9. Halten Sie die Griffe an der Oberseite der Riemeneinheit fest. 10. Richten Sie die Pfeile der Riemeneinheit an den Pfeilen am Drucker aus.
Seite 393 11. Schieben Sie die Riemeneinheit ganz ein, bis die sichtbare Linie den Drucker erreicht. 12. Senken Sie die Griffe. 13. Schieben Sie die Vorderseite der Riemeneinheit an, um sie wieder in den Drucker einzusetzen, bis sie stoppt. 14. Schließen Sie die innere Abdeckung.
Seite 394 15. Drehen Sie die Hebel, um die innere Abdeckung zu sichern, während Sie mit der anderen Hand die Abdeckung andrücken. 16. Schließen Sie die vordere Abdeckung. 17. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie...
Seite 395: Einstellen Der Farbregistrierung
, bis Farbreg.tabelle angezeigt wird, und drücken Sie dann die Taste Das Farbregistrierungsdiagramm wird ausgedruckt. Verwenden des Dell Printer Configuration Web Tool 1. Geben Sie die IP-Adresse Ihres Druckers im Web-Browser ein.Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool starten müssen, siehe "Dell Printer Configuration Web Tool".
Seite 396: Ermitteln Der Werte
Ermitteln der Werte Anhand der Linien rechts vom Muster für die Farben Y (Gelb), M (Magenta) und C (Cyan) ermitteln Sie die Werte für die geradesten Linien. HINWEIS: Sie können die geradesten Linien auch mit Hilfe der am dichtesten gedruckten Farben im Gittermuster finden.
Seite 397 Verwenden des Dell™ Printer Configuration Web Tool 1. Geben Sie die IP-Adresse Ihres Druckers im Web-Browser ein.Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool starten müssen, siehe "Dell Printer Configuration Web Tool". Das Dell Printer Configuration Tool öffnet sich.
Seite 398: Entfernen Von Optionen
Zurück zur Inhaltsseite Entfernen von Optionen Entfernen des 550-Blatt-Einzugs Entfernen des 1100-Blatt-Einzugs Installieren eines Ausgabefaches Entfernen einer Speicherkarte Entfernen einer Festplatte Entfernen des WLAN-Adapters Wenn der Standort des Druckers verändert werden muss oder der Drucker und die Optionen zur Handhabung von Druckmedien an einen neuen Standort gebracht werden müssen, müssen alle Optionen zur Handhabung von Druckmedien vom Drucker entfernt werden.
Seite 399 Münze oder einem ähnlichen Gegenstand lösen. 4. Entfernen Sie die beiden Schrauben, mit denen der Drucker und die Einzüge miteinander verbunden sind, indem Sie sie mit einer Münze oder einem ähnlichen Gegenstand lösen. 5. Heben Sie den Drucker vorsichtig vom Fachmodul hoch, und setzen Sie ihn auf eine ebene Fläche. ACHTUNG: Um den Drucker sicher anheben zu können, heben Sie ihn mit drei Personen an.
Seite 400: Entfernen Des 1100-Blatt-Einzugs
7. Stecken Sie alle Kabel, einschließlich des Netzkabels, in die Rückseite des Druckers, und schalten Sie den Drucker ein. Entfernen des 1100-Blatt-Einzugs ACHTUNG: Wenn Sie den 1100-Blatt-Einzug entfernen möchten, schalten Sie zunächst unbedingt den Drucker aus, ziehen Sie den Netzstecker, und trennen Sie alle Kabel von der Rückseite des Druckers ab, bevor Sie die folgenden Schritte durchführen.
Seite 401 ACHTUNG: Ansonsten kann der Drucker sich unerwartet bewegen, und Sie könnten sich verletzen. HINWEIS: Um den Verschluss leichter und sicherer betätigen zu können, achten Sie darauf, dass die Bremsen der beiden Rollen nach vorn zeigen, indem Sie den 1100-Blatt-Einzug nach hintern schieben. 3.
Seite 402: Installieren Eines Ausgabefaches
6. Heben Sie den Drucker vorsichtig vom Fachmodul hoch, und setzen Sie ihn auf eine ebene Fläche. ACHTUNG: Um den Drucker sicher anheben zu können, heben Sie ihn mit drei Personen an. 7. Setzen Sie das Fach in den Drucker ein und schieben Sie es vollständig ein. 8.
Seite 403 2. Entfernen Sie Fach 1. 3. Öffnen Sie die vordere Abdeckung. 4. Ziehen Sie die Kabel ab und den Stecker aus der Steckdose.
Seite 404 5. Entfernen Sie Steckerabdeckung 1. 6. Entfernen Sie Steckerabdeckung 2. 7. Ziehen Sie die Kabel ab und den Stecker aus der Steckdose.
Seite 405 8. Ziehen Sie die Stromkabel wie abgebildet ab. 9. Entfernen Sie das Stapelfach. 10. Heben Sie das Ausgabefach aus dem Drucker heraus.
Seite 406 11. Ziehen Sie die Kabel ab. 12. Entfernen Sie die beiden Schrauben. 13. Entfernen Sie die Klammern.
Seite 407 14. Entfernen Sie die H-Transporteinheit vom Drucker. 15. Setzen Sie das mittlere Ausgabefach. 16. Befestigen Sie die beiden Teile am Drucker.
Seite 408: Entfernen Einer Speicherkarte
17. Schließen Sie die vordere Abdeckung. 18. Setzen Sie Fach 1 an seinem ursprünglichen Ort ein. Entfernen einer Speicherkarte 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist.
Seite 409 2. Drehen Sie die Schraube im Metallgehäuse gegen den Uhrzeigersinn, um die Abdeckung zu öffnen. 3. Entfernen Sie die Steuerplatinenabdeckung. 4. Ziehen Sie die Verriegelungen an beiden Kanten des Anschlusses gleichzeitig nach außen, um die Speicherkarte herauszuschieben.
Seite 410 5. Halten Sie die Speicherkarte fest, und ziehen Sie sie heraus. 6. Ersetzen Sie die Steuerplatinenabdeckung. 7. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn.
Seite 411: Entfernen Einer Festplatte
Entfernen einer Festplatte 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Drehen Sie die Schraube im Metallgehäuse gegen den Uhrzeigersinn, um die Abdeckung zu öffnen. 3. Entfernen Sie die Steuerplatinenabdeckung.
Seite 412 4. Entfernen Sie die Festplattenkabel von den Steckern der Steuerplatine. 5. Entfernen Sie den linken Abstandhalter von der Steuerplatine an. 6. Entfernen Sie die Festplatte aus dem Drucker, indem Sie die Haken der Festplatte lösen.
Seite 413: Entfernen Des Wlan-Adapters
7. Ersetzen Sie die Steuerplatinenabdeckung. 8. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn. Entfernen des WLAN-Adapters 1. Schalten Sie den Drucker aus, und ziehen Sie den Netzstecker. Trennen Sie anschließend alle Kabel von der Rückseite des Druckers ab.
Seite 414 2. Drehen Sie die Schraube im Metallgehäuse gegen den Uhrzeigersinn, um die Abdeckung zu öffnen. 3. Entfernen Sie die Steuerplatinenabdeckung. 4. Entfernen Sie den WLAN-Adapter vom Drucker, indem Sie den Haken des Adapters an der Unterseite des Anschlusses des WLAN-Adapters freigeben.
Seite 415 5. Führen Sie die Kappe in den Anschluss für den WLAN-Adapter ein. 6. Ersetzen Sie die Steuerplatinenabdeckung. 7. Schließen Sie die Steuerplatinenabdeckung, und drehen Sie die Schraube im Uhrzeigersinn.
Seite 416 Zurück zur Inhaltsseite...
Seite 417: Beseitigen Von Papierstaus
Zurück zur Inhaltsseite Beseitigen von Papierstaus Vermeiden von Papierstaus Feststellen der Papierstaubereiche Papierstau aus MPF beseitigen Beseitigen von Papierstaus aus dem Standardfach Papierstau aus Fixierer beseitigen Papierstau aus Duplexeinheit beseitigen Papierstau aus optionalen Einzug beseitigen Papierstau aus Ausgabefach beseitigen Durch sorgfältige Auswahl von Druckmedien und korrektes Einlegen können die meisten Papierstaus bereits im Vorfeld vermieden werden.
Seite 418: Feststellen Der Papierstaubereiche
Feststellen der Papierstaubereiche Die folgenden Abbildung zeigt die Bereiche des Papierwegs, in denen Papierstaus auftreten können. ACHTUNG: Verwenden Sie bei der Staubeseitigung keine Werkzeuge oder andere Gegenstände. Dadurch könnte der Drucker irreparabel beschädigt werden. 1 Fixierer 2 Duplexeinheit 3 Frontdeckblatt 4 MPF 5 550-Blatt-Einzug (optional) 6 Papierfach 1...
Seite 419 2. Schließen Sie den Multieinzug. 3. Heben Sie die Verriegelung am Griff der rechten Abdeckung an, um die Abdeckung zu öffnen. 4. Entfernen Sie verbleibende Teile oder gestautes Papier aus dem Multieinzug. 5. Verwenden Sie den Griff, um die Duplexeinheit anzuheben.
Seite 420: Beseitigen Von Papierstaus Aus Dem Standardfach
6. Entfernen Sie verbleibende Papierstücke. 7. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 421 2. Entfernen Sie gestautes Papier. 3. Verwenden Sie den Griff, um die Duplexeinheit anzuheben. 4. Entfernen Sie verbleibende Papierstücke. 5. Schließen Sie die rechte Abdeckung.
Seite 422 HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 423: Papierstau Aus Fixierer Beseitigen
Papierstau aus Fixierer beseitigen ACHTUNG: Lesen Sie die Sicherheitshinweise in den Produktinformationshandbuch durch, bevor Sie die folgenden Maßnahmen durchführen. ACHTUNG: Um Stromschlag zu vermeiden, schalten Sie den Drucker immer aus, und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Wartungsarbeiten durchführen. HINWEIS: Es sind auch Videoanleitungen im Wartungshandbuch verfügbar.
Seite 424: Papierstau Aus Duplexeinheit Beseitigen
4. Tauschen Sie den inneren Teil aus. 5. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 425: Papierstau Aus Optionalen Einzug Beseitigen
3. Entfernen Sie alles Papier aus der Duplexeinheit. 4. Schließen Sie die rechte Abdeckung. HINWEIS: Wenn Sie die die rechte Abdeckung schließen, dann legen Sie Ihre Hand in die Nähe des Griffes, wie abgebildet, und drücken Sie dann die Abdeckung fest an den Drucker. HINWEIS: Stellen Sie sich direkt vor die rechte Abdeckung und nicht vor die vordere Abdeckung, wenn Sie die rechte Abdeckung schließen möchten.
Seite 426 2. Entfernen Sie gestautes Papier. 3. Schließen Sie die rechte Abdeckung des optionalen Ausgabefaches. 4. Entfernen Sie das Papierfach aus demselben Ausgabefach. 5. Entfernen Sie das gesamte gestaute und/oder zerknitterte Papier aus Ausgabefach.
Seite 427: Papierstau Aus Ausgabefach Beseitigen
6. Setzen Sie das Ausgabefach wieder in den Drucker ein. Papierstau aus Ausgabefach beseitigen Beseitigen von Papierstaus aus dem Inneren des Ausgabefaches HINWEIS: Um die an der Bedienerkonsole angezeigte Fehlermeldung zu löschen, müssen Sie die Druckmedien vollständig aus dem Papierweg entfernen. 1.
Seite 428: Papierstau Aus Der H-Transporteinheit Beseitigen
WARNUNG: Wenn die Meldung Papierstau bleibt, wiederholen Sie den Vorgang. 3. Schließen Sie die Vordertür des Ausgabefaches. 4. Wenn der Papierstau weiterhin bleibt, wiederholen Sie Schritt 1 Schritt 5. Schließen Sie die Vordertür des Ausgabefaches. Papierstau aus der H-Transporteinheit beseitigen HINWEIS: Um die an der Bedienerkonsole angezeigte Fehlermeldung zu löschen, müssen Sie die Druckmedien vollständig aus dem Papierweg entfernen.
Seite 429: Beseitigen Von Klammerstaus Dem Ausgabefach
2. Entfernen Sie gestautes Papier. 3. Schließen Sie die obere Abdeckung des Ausgabefaches. Beseitigen von Klammerstaus dem Ausgabefach 1. Achten Sie darauf, dass der Drucker nicht in Betrieb ist, und öffnen Sie die vordere Tür des Ausgabefaches. 2. Greifen Sie den orangefarbenen Griff der Heftklammerkassette und ziehen Sie die Kassette heraus.
Seite 430 3. Überprüfen Sie das Innere des Ausgabefaches auf verbleibende Klammern. 4. Heben Sie den Metallteil der Klammerkassette an. 5. Entfernen Sie alle Klammern, die in der Heftklammerkassette gestaut sind. 6. Schließen Sie das Metallgehäuse. 7. Greifen Sie den orangefarbenen Griff der Heftklammerkassette und schieben Sie die Kassette ganz in den Drucker, bis sie einrastet.
Seite 431 Zurück zur Inhaltsseite...
Seite 432: Problemlösung
Zurück zur Inhaltsseite Problemlösung Grundlegende Druckerprobleme Anzeigeprobleme Druckprobleme Probleme mit der Druckqualität Papierstau-/Ausrichtungsprobleme Geräusche Problem mit dem digitalen Zertifikat Probleme mit installiertem optionalen Zubehör Andere Probleme Kundendienst Grundlegende Druckerprobleme Manche Druckerprobleme sind einfach zu beheben. Wenn ein Problem mit dem Drucker auftritt, überprüfen Sie die folgenden Punkte: Ist das Netzkabel an den Drucker und an eine ordnungsgemäß...
Seite 433 Druckprobleme Problem Maßnahme Achten Sie darauf, dass Druckbereit an der Bedienerkonsole angezeigt wird, bevor Sie einen Druckauftrag an den Drucker senden. Drücken Sie die Taste Menu, um zu Druckbereit zurückzukehren. Stellen Sie sicher, dass Druckmedien in den Drucker eingelegt sind. Drücken Sie die Taste Menu, um zu Druckbereit zurückzukehren.
Seite 434: Probleme Mit Der Druckqualität
Wenn Sie Toner-Kassetten von einem Fremdhersteller verwenden, aktivieren Sie die Option Kein Dell-Toner. 1. Zum Start des Dell Printer Configuration Web Tool geben Sie die IP-Adresse des Druckers in Ihren Web-Browser ein. (Wenn Sie nicht wissen, wie Sie das Dell Es sind keine Fahren Sie Printer Configuration Web Tool starten müssen, siehe...
Seite 435: Toner Schmiert Auf Dem Papier Oder Löst Sich Ab
Die Toolbox wird geöffnet. Sie sich an Maßnahmen 2. Wählen Sie aus der Liste links Diagramme drucken aus. Dell. erforderlich. 3. Klicken Sie auf die Schaltfläche Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt. Ist Ihr Problem damit gelöst? Toner schmiert auf dem Papier oder löst sich ab.
Seite 436: Unregelmäßige Tonerflecken/Verschmierter Druck
"Laden eines Umschlags in den Multieinzug". Fahren Sie Steigern Sie dann die Fixiertemperatur, indem Sie den Wert unter Es sind keine weiteren Maßnahmen "Fixierer einst." im Dell Configuration Web Tool hochsetzen. erforderlich. Maßnahme 2 fort. HINWEIS: Wenn Sie das optionale Ausgabefach verwenden, überprüfen Sie, ob der Hebel des Ausgabefaches nach unten...
Seite 437: Die Gesamte Druckausgabe Ist Leer
Druckersoftware". (Die Trommel, die Sie verwenden, ist Sie sich an Die Toolbox wird geöffnet. beschädigt. Ersetzen Sie sie durch eine neue.) Dell. 3. Wählen Sie aus der Liste links Diagramme drucken aus. 4. Klicken Sie auf Horizontalabstand- Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 438: Auf Dem Ausdruck Treten Schmierstreifen Auf
Wenn Sie Toner-Kassetten von einem Fremdhersteller verwenden, aktivieren Sie die Option Kein Dell-Toner. 1. Starten Sie das Dell Printer Configuration Web Tool, indem Sie die IP-Adresse des Druckers in Ihren Web-Browser eingeben. (Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Fahren Sie Web Tool starten müssen, siehe...
Seite 439: Der Ausdruck Ist Teilweise Oder Ganz Schwarz
Wenn Sie Toner-Kassetten von einem Fremdhersteller verwenden, aktivieren Sie die Option Kein Dell-Toner. 1. Starten Sie das Dell Printer Configuration Web Tool, indem Sie die IP-Adresse des Druckers in Ihren Web-Browser eingeben. (Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Fahren Sie Web Tool starten müssen, siehe...
Seite 440: Farbige Punkte In Regelmäßigen Abständen
Wenden Konfigurierungsdiagramm. Trommelpatrone - 2 Sie sich Das Horizontalabstand-Konfigurierungsdiagramm wird Fixiereinheit - 3 an Dell. ausgedruckt. Riemeneinheit - 4 4. Vergleichen Sie den Abstand der farbigen Punkte auf Ihren Ausdrucken mit dem Abstand auf dem Horizontalabstand-Konfigurierungsdiagramm, und ermitteln Sie die Ursache des Problems.
Seite 441: Senkrechte Lückenbereiche
Druckersoftware". erforderlich. (Die Trommel, die Sie Sie sich Die Toolbox wird geöffnet. verwenden, ist beschädigt. Ersetzen Sie sie an Dell. 3. Wählen Sie aus der Liste links Diagramme drucken aus. durch eine neue.) 4. Klicken Sie auf Horizontalabstand- Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 442 Wenden Druckersoftware". (Die Trommel, die Sie verwenden, ist Sie sich an 3. Wählen Sie aus der Liste links Diagramme beschädigt. Ersetzen Sie sie durch eine neue.) Dell. drucken aus. 4. Klicken Sie auf die Schaltfläche Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 443 Toolbox erhalten Sie unter "Erläuterungen zur Druckersoftware". Die Toolbox wird geöffnet. Wenden 2. Wählen Sie aus der Liste links Diagramme drucken Fahren Sie mit Maßnahme 2 fort. Sie sich aus. an Dell. 3. Klicken Sie auf Horizontalabstand- Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 444: Bead-Carry-Out (Bco)
Druckersoftware". (Die Trommel, die Sie verwenden, ist beschädigt. Sie sich 3. Wählen Sie aus der Liste links Diagramme drucken Ersetzen Sie sie durch eine neue.) an Dell. aus. 4. Klicken Sie auf die Schaltfläche Horizontalabstand- Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 445: Zeichen Mit Gezackten Kanten
Web Tool starten müssen, siehe "Dell Printer Configuration Web Fahren Sie Tool".) Es sind keine weiteren 2. Wenn das Dell Printer Configuration Web Tool startet, wählen Sie Maßnahmen erforderlich. Maßnahme Druckereinstell. 2 fort. 3. Klicken Sie auf die Registerkarte Druckerwartung.
Seite 446 Wenn Sie eine heruntergeladene Schriftart verwenden, stellen Sie sicher, dass die Es sind keine Schriftart für den Drucker, das Betriebssystem und die verwendete Anwendung Wenden Sie weiteren Maßnahmen empfohlen ist. sich an Dell. erforderlich. Ist Ihr Problem damit gelöst? Farbstreifen Maßnahme Nein Ermitteln Sie die Ursache für das Problem anhand des MQ-...
Seite 447: Auger-Markierungen
(Der Fixierer, den Sie verwenden, ist Sie sich Die Toolbox wird geöffnet. beschädigt. Ersetzen Sie sie durch eine neue.) an Dell. 3. Wählen Sie aus der Liste links Diagramme drucken aus. 4. Klicken Sie auf die Schaltfläche MQ-Diagramm. Das MQ-Diagramm wird ausgedruckt.
Seite 448: Zerknittertes/Verschmutztes Papier
Druckersoftware". (Die Trommel, die Sie verwenden, ist Sie sich an Die Toolbox wird geöffnet. beschädigt. Ersetzen Sie sie durch eine neue.) Dell. 3. Wählen Sie aus der Liste links Diagramme drucken aus. 4. Klicken Sie auf die Schaltfläche Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird gedruckt.
Seite 449: Schäden An Der Führungskante Des Papiers
Sie Ihr Dokument zur unterstützt. Bitte Wenden Sie sich an Dell. Überprüfung erneut aus. verwenden Sie ein anderes Medium. Ist Ihr Problem damit gelöst? Überprüfen Sie, ob der Umschlag-Hebel des Druckers gesenkt ist, wenn Sie auf Umschlägen drucken, und drucken Sie Ihr Dokument zur Überprüfung erneut...
Seite 450: Der Obere Rand Ist Nicht Korrekt
HINWEIS: Einige der im Folgenden beschriebenen Toolbox-Verfahren können auch an der Bedienerkonsole oder mit dem Dell Printer Configuration Web Tool durchgeführt werden. Weitere Informationen zur Verwendung der Bedienerkonsole oder des Dell Configuration Web Tool finden Sie unter "Erläuterungen zu den Druckermenüs"...
Seite 451: Farbregistrierung Ist Nicht Richtig Ausgerichtet
2 fort. Führen Sie die automatische Farbregistrierungseinstellung durch. 1. Starten Sie das Dell Printer Configuration Web Tool, indem Sie die IP-Adresse des Druckers in Ihren Web-Browser eingeben. (Wenn Sie nicht wissen, wie Sie das Dell Printer Configuration Web Tool starten müssen, siehe "Dell Printer...
Seite 452: Die Bilder Sind Schief
Configuration Web Tool".) weiteren 2. Wenn das Dell Printer Configuration Web Tool startet, wählen Sie Druckereinstell. Maßnahmen Maßnahme 3. Klicken Sie auf die Registerkarte Druckerwartung. erforderlich. 3a fort. 4. Wählen Sie Farbregistrierungseinstellung. 5. Wählen Sie Autom.Korrektur und klicken Sie Start.
Seite 453 Wischen Sie die Rückhalterolle in Fach 1 mit Es sind keine weiteren einem leicht mit Wasser befeuchteten Lappen Maßnahmen Wenden Sie sich an Dell. erforderlich. Ist Ihr Problem damit gelöst? Pressen Sie den Umschlag, um verbleibende Es sind keine weiteren Luft darin zu entfernen.
Seite 454: Mpf Papierstau Wegen Fehleinzug
Wischen Sie die Rückhalterolle im Multieinzug mit einem leicht Es sind keine weiteren Wenden Sie sich an mit Wasser befeuchteten Lappen ab. Maßnahmen erforderlich. Dell. Ist Ihr Problem damit gelöst? Pressen Sie den Umschlag, um verbleibende Luft darin zu Es sind keine weiteren Fahren Sie mit entfernen.
Seite 455: Option Papierstau Wegen Fehleinzug
Wischen Sie die Rückhalterollen im Papierfach Es sind keine weiteren mit einem leicht mit Wasser befeuchteten Maßnahmen Wenden Sie sich an Dell. Lappen ab. erforderlich. Ist Ihr Problem damit gelöst? Es sind keine weiteren Drehen Sie die Druckmedien um.
Seite 456: Regi Papierstau (Sensor Ein Papierstau Verlassen)
Es sind keine weiteren Verwenden Sie trockene Druckmedien. Maßnahmen Fahren Sie mit Maßnahme 4a fort. Ist Ihr Problem damit gelöst? erforderlich. Regi Papierstau (Sensor EIN PAPIERSTAU verlassen) Maßnahme Nein Fahren Sie Stellen Sie sicher, dass die Fixiereinheit fest sitzt. Es sind keine weiteren Maßnahmen erforderlich. Maßnahme Ist Ihr Problem damit gelöst? 2 fort.
Seite 457: Papierfach 1/Option Papierfach Gleichzeitiger Einzug Mehrerer Blätter
Druckersoftware". (Die Riemeneinheit, die Sie verwenden, ist Sie sich an Die Toolbox wird geöffnet. beschädigt. Ersetzen Sie sie durch eine neue.) Dell. 3. Wählen Sie aus der Liste links Diagramme drucken aus. 4. Klicken Sie auf die Schaltfläche Horizontalabstand-Konfigurierungsdiagramm. Das Horizontalabstand-Konfigurierungsdiagramm wird ausgedruckt.
Seite 458: Mpf Gleichzeitiger Einzug Mehrerer Blätter
Ist Ihr Problem damit gelöst? Ersetzen Sie die Rückhalterolle in dem Fach, in dem der Es sind keine Mehrfacheinzug aufgetreten ist, wenn Sie ein Ersatzteil weiteren Wenden Sie sich an Dell. haben. Maßnahmen erforderlich. Ist Ihr Problem damit gelöst? MPF gleichzeitiger Einzug mehrerer Blätter Maßnahme...
Seite 459: Problem Mit Dem Digitalen Zertifikat
(Die Trommelpatrone (YMC), die Sie verwenden, Sie sich an Ist Ihr Problem damit gelöst? ist beschädigt. Ersetzen Sie sie durch eine neue.) Dell. Fahren Sie Es sind keine weiteren Maßnahmen erforderlich. Tauschen Sie die Tonerkassette (K) aus. Siehe (Die Tonerkassette (K), die Sie verwenden, ist "Austauschen der...
Seite 460 Symptom Ursache Maßnahme Die Einstellung für "LDAP- Überprüfen Sie über die SSL/TLS-Kommunikation" Bedienerkonsole oder EWS, ob die und "Unterzeichnetes Eine verschlüsselte Festplatte ist nicht angeschlossen. Festplatte korrekt angeschlossen Zertifikat hochladen" ist und ob die werden nicht angezeigt. Datenverschlüsselung aktiviert ist. Die Schaltfläche Zertifikat importieren ist deaktiviert.
Seite 461: Probleme Mit Installiertem Optionalen Zubehör
Gültigkeitszeitraum des Zertifikates abgelaufen ist. Ein Zertifikat kann nicht Die Zertifikatkette mit den "Einzelheiten zum (Pfadvalidierung) des importierten Zertifikat" eingestellt Zertifikates ist möglicherweise werden. nicht korrekt angegeben. Überprüfen Sie, ob all Oberklasse- Der Zertifikatpfad ist nicht zulässig. Zertifikate (Vertrauenswürdig/Untergeordnet) importiert und nicht gelöscht wurden, und ob der Gültigkeitszeitraum abgelaufen ist.
Seite 462: Sammelstau Im Ausgabebereich Snr Aus
Dell. Ist Ihr Problem damit gelöst? Sammelstau im Ausgabebereich SNR AUS Maßnahme Nein Entfernen Sie das Druckmedium, das in der H-förmigen Es sind keine weiteren Maßnahmen Wenden Sie sich Transporteinheit geblieben ist. erforderlich. an Dell. Ist Ihr Problem damit gelöst?
Seite 463: Andere Probleme
Ist Ihr Problem damit gelöst? Wischen Sie die Rückhalterolle in Fach 1 mit einem leicht mit Wasser Es sind keine weiteren Wenden Sie sich befeuchteten Lappen ab. Maßnahmen erforderlich. an Dell. Ist Ihr Problem damit gelöst? Andere Probleme Problem Maßnahme Kondensation Dies geschieht üblicherweise innerhalb einiger Stunden, nachdem die Raumheizung im Winter eingeschaltet...
Seite 464: Dell Technische Kundendienstrichtlinie
Online-Kundendienst über den Dell Support zur Verfügung. Weitere Kundendienstoptionen sind gegen Gebühr verfügbar. Dell stellt einen begrenzten Kundendienst für den Drucker und sämtliche von Dell installierte Software und Peripheriegeräte bereit. Unterstützung für Software und Peripheriegeräte von Drittanbietern stellt der jeweilige Hersteller, darunter jenes Material, das über Software &...
Seite 465: Richtlinie Zur Gewährleistung Und Rückgabe
Melden Sie sich als Benutzer anonymous an, und verwenden Sie Ihre E-Mail-Adresse als Passwort. Richtlinie zur Gewährleistung und Rückgabe Die Dell Computer Corporation ("Dell") stellt ihre Hardwareprodukte aus Teilen und Komponenten her, die neu oder wie neu gemäß den geltenden Industriestandards sind. Informationen zur Dell Garantie für Ihren Drucker finden Sie unter support.dell.com.
