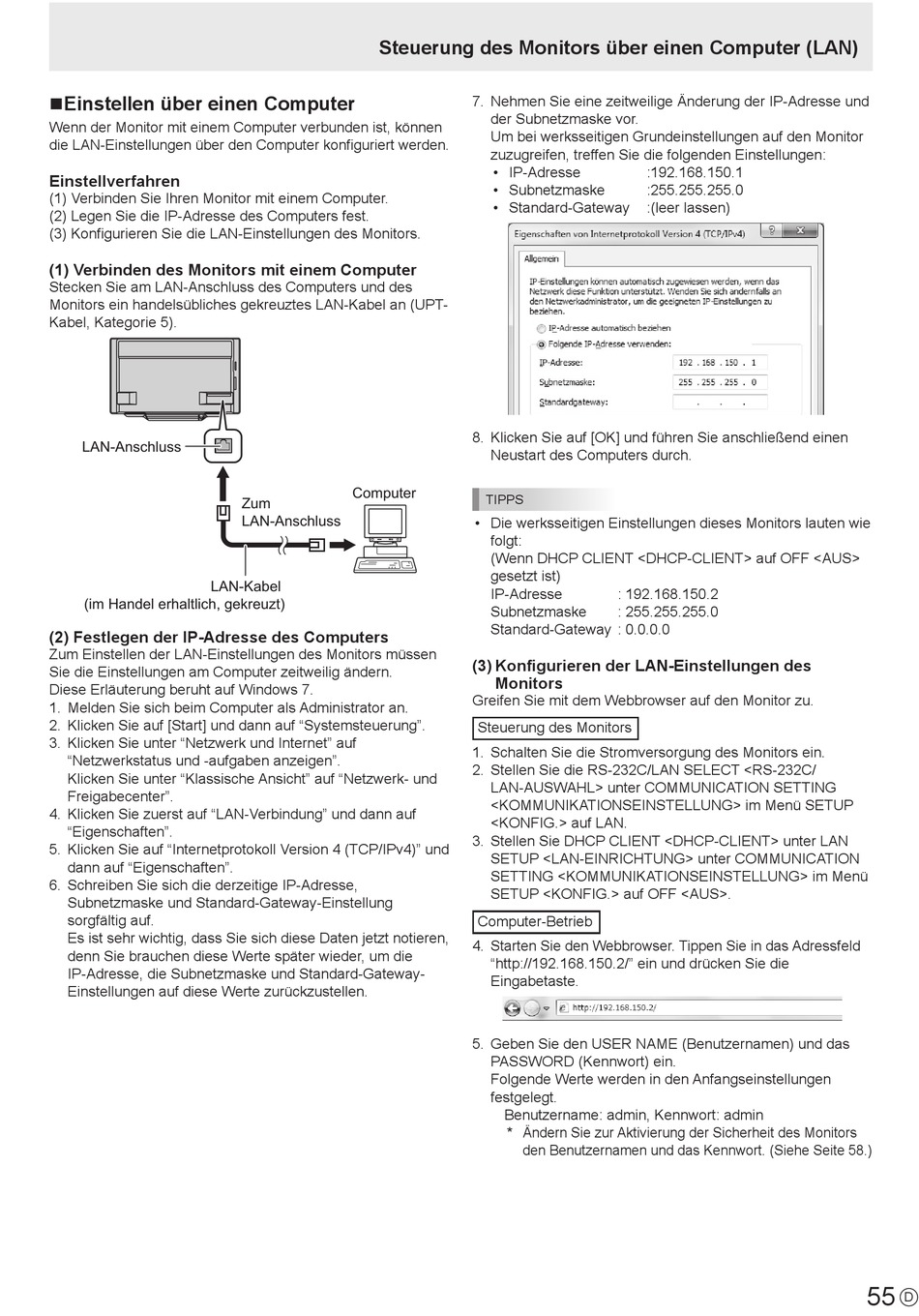

Einstellverfahren - Sharp PN-70TH5 Bedienungsanleitung

nEinstellen über einen Computer
Wenn der Monitor mit einem Computer verbunden ist, können
die LAN-Einstellungen über den Computer konfiguriert werden.

Einstellverfahren

(1) Verbinden Sie Ihren Monitor mit einem Computer.
(2) Legen Sie die IP-Adresse des Computers fest.
(3) Konfigurieren Sie die LAN-Einstellungen des Monitors.
(1) Verbinden des Monitors mit einem Computer
Stecken Sie am LAN-Anschluss des Computers und des
Monitors ein handelsübliches gekreuztes LAN-Kabel an (UPT-
Kabel, Kategorie 5).
LAN-Anschluss
LAN-Kabel
(im Handel erhaltlich, gekreuzt)
(2) Festlegen der IP-Adresse des Computers
Zum Einstellen der LAN-Einstellungen des Monitors müssen
Sie die Einstellungen am Computer zeitweilig ändern.
Diese Erläuterung beruht auf Windows 7.
1. Melden Sie sich beim Computer als Administrator an.
2. Klicken Sie auf [Start] und dann auf "Systemsteuerung".
3. Klicken Sie unter "Netzwerk und Internet" auf
"Netzwerkstatus und -aufgaben anzeigen".
Klicken Sie unter "Klassische Ansicht" auf "Netzwerk- und
Freigabecenter".
4. Klicken Sie zuerst auf "LAN-Verbindung" und dann auf
"Eigenschaften".
5. Klicken Sie auf "Internetprotokoll Version 4 (TCP/IPv4)" und
dann auf "Eigenschaften".
6. Schreiben Sie sich die derzeitige IP-Adresse,
Subnetzmaske und Standard-Gateway-Einstellung
sorgfältig auf.
Es ist sehr wichtig, dass Sie sich diese Daten jetzt notieren,
denn Sie brauchen diese Werte später wieder, um die
IP-Adresse, die Subnetzmaske und Standard-Gateway-
Einstellungen auf diese Werte zurückzustellen.
Steuerung des Monitors über einen Computer (LAN)
Computer
Zum
LAN-Anschluss
7. Nehmen Sie eine zeitweilige Änderung der IP-Adresse und
der Subnetzmaske vor.
Um bei werksseitigen Grundeinstellungen auf den Monitor
zuzugreifen, treffen Sie die folgenden Einstellungen:
• IP-Adresse
• Subnetzmaske
• Standard-Gateway
8. Klicken Sie auf [OK] und führen Sie anschließend einen
Neustart des Computers durch.
TIPPS
• Die werksseitigen Einstellungen dieses Monitors lauten wie
folgt:
(Wenn DHCP CLIENT <DHCP-CLIENT> auf OFF <AUS>
gesetzt ist)
IP-Adresse : 192.168.150.2
Subnetzmaske : 255.255.255.0
Standard-Gateway : 0.0.0.0
(3) Konfigurieren der LAN-Einstellungen des
Monitors
Greifen Sie mit dem Webbrowser auf den Monitor zu.
Steuerung des Monitors
1. Schalten Sie die Stromversorgung des Monitors ein.
2. Stellen Sie die RS-232C/LAN SELECT <RS-232C/
LAN-AUSWAHL> unter COMMUNICATION SETTING
<KOMMUNIKATIONSEINSTELLUNG> im Menü SETUP
<KONFIG.> auf LAN.
3. Stellen Sie DHCP CLIENT <DHCP-CLIENT> unter LAN
SETUP <LAN-EINRICHTUNG> unter COMMUNICATION
SETTING <KOMMUNIKATIONSEINSTELLUNG> im Menü
SETUP <KONFIG.> auf OFF <AUS>.
Computer-Betrieb
4. Starten Sie den Webbrowser. Tippen Sie in das Adressfeld
"http://192.168.150.2/" ein und drücken Sie die
Eingabetaste.
5. Geben Sie den USER NAME (Benutzernamen) und das
PASSWORD (Kennwort) ein.
Folgende Werte werden in den Anfangseinstellungen
festgelegt.
Benutzername: admin, Kennwort: admin
* Ändern Sie zur Aktivierung der Sicherheit des Monitors
den Benutzernamen und das Kennwort. (Siehe Seite 58.)
:192.168.150.1
:255.255.255.0
:(leer lassen)
55
D
