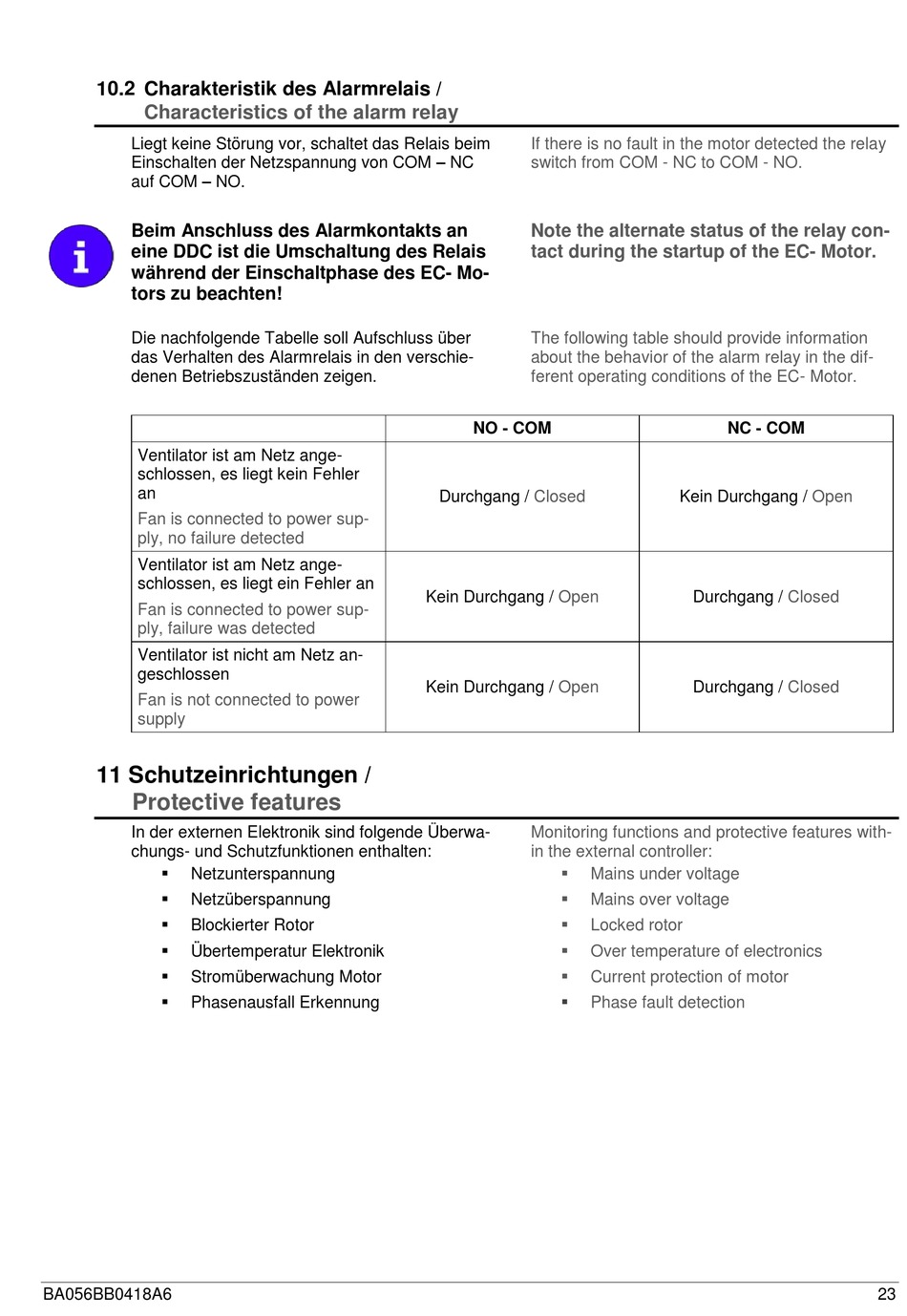

10.2 Charakteristik des Alarmrelais /
Characteristics of the alarm relay
Liegt keine Störung vor, schaltet das Relais beim
Einschalten der Netzspannung von COM – NC
auf COM – NO.
Beim Anschluss des Alarmkontakts an
eine DDC ist die Umschaltung des Relais
während der Einschaltphase des EC- Mo-
tors zu beachten!
Die nachfolgende Tabelle soll Aufschluss über
das Verhalten des Alarmrelais in den verschie-
denen Betriebszuständen zeigen.
Ventilator ist am Netz ange-
schlossen, es liegt kein Fehler
an
Fan is connected to power sup-
ply, no failure detected
Ventilator ist am Netz ange-
schlossen, es liegt ein Fehler an
Fan is connected to power sup-
ply, failure was detected
Ventilator ist nicht am Netz an-
geschlossen
Fan is not connected to power
supply
11 Schutzeinrichtungen /
Protective features
In der externen Elektronik sind folgende Überwa-
chungs- und Schutzfunktionen enthalten:

Netzunterspannung

Netzüberspannung

Blockierter Rotor

Übertemperatur Elektronik

Stromüberwachung Motor

Phasenausfall Erkennung
BA056BB0418A6
If there is no fault in the motor detected the relay
switch from COM - NC to COM - NO.
Note the alternate status of the relay con-
tact during the startup of the EC- Motor.
The following table should provide information
about the behavior of the alarm relay in the dif-
ferent operating conditions of the EC- Motor.
NO - COM
Durchgang / Closed
Kein Durchgang / Open
Kein Durchgang / Open
Monitoring functions and protective features with-
in the external controller:

Mains under voltage

Mains over voltage

Locked rotor

Over temperature of electronics

Current protection of motor

Phase fault detection
NC - COM
Kein Durchgang / Open
Durchgang / Closed
Durchgang / Closed
