Anhang F
Elektrische Anschlüsse
Wichtiger Hinweis: Die hier gemachten
Angaben sind nur exemplarisch. Die elektri-
schen Anschlüsse werden von unseren Kunden
festgelegt und weichen oftmals von den hier
gemachten Angaben ab. Sehen Sie bitte ggf.
in den Unterlagen des Ofenherstellers nach.
Falls der Regler für mehr als eine Zone
ausgelegt ist oder mehr als 2 Schaltausgänge
hat, wird der HAN15DX Anschluß verwendet
(siehe zusätzliche Beschreibung).
Steckerbelegungen
HAN7D a
6
7
1
5
2
4
3
Anschluß
Funktion
a
zusätzlicher Schaltausgang
b
Schaltausgang Schütz (Phase)
c
Schaltausgänge Schütz (Null)
d
Schutzleiter *
e
Stromversorgung Phase
f
Stromversorgung Null
g
Thermoelement +
h
Thermoelement - (PtRhPt)
n
Thermoelement - (NiCrNi)
* Der Schutzleiter muß angeschlossen werden!
Wichtiger Hinweis: Bitte vergleichen Sie unbedingt den Typ des verwendeten
Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nicht-
beachtung können Schäden an Ofen oder Brenngut nicht ausgeschlossen werden!
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
26
Bedienungsanleitung TC507 V1.06 (C) 2001 bentrup industrial controls, inc., U.S.A.

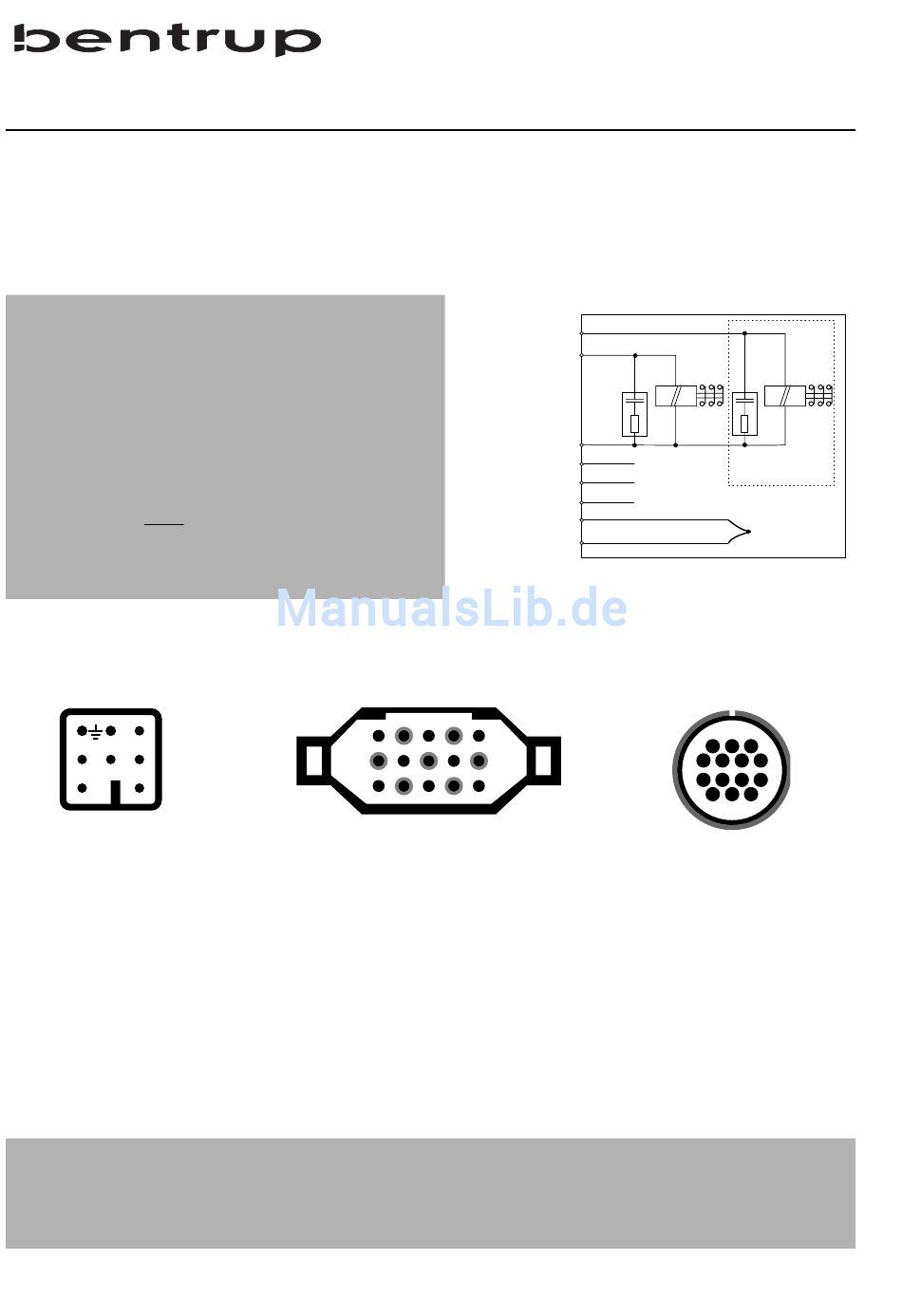

Vereinfachtes Schaltschema eines Ofens
HAN15D a
c
b
a
3
1
2
4
5
HAN7Da
7
6
1
5
2
3
4
4
(a)
(b)
Schütz
"Heizen"
(c)
(d)
Schutzleiter
(e)
220 V Phase
(f)
220 V Null
(g)
(h,n)
a...n: Anschlüsse für Regelanlage
CPC14 a
1
4
8
12
HAN15Da
C3
A3
B3
Erdklemme
A1
B1
B5
C5
A5
(Option)
(+)
Thermoelement
(-)
3
7
11
14
CPC14a
12
14
13
11
8
9
1
2
3
