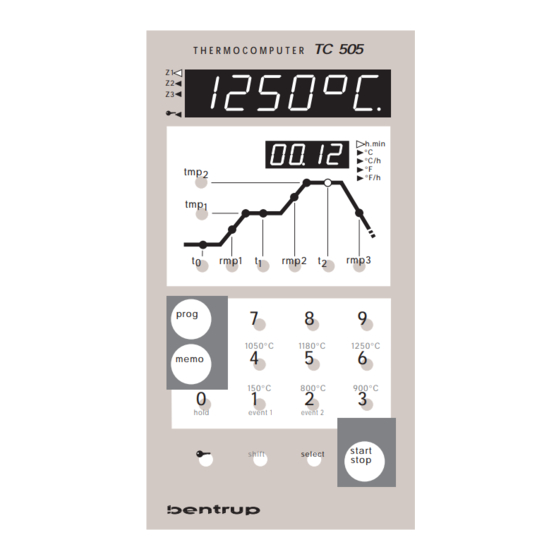

- Seite 1 TC 505 TC 505 T H E R M O C O M P U T E R h.min °C °C/h °F tmp 2 °F/h tmp 1 rmp2 rmp3 rmp1 prog 1050°C 1180°C 1250°C memo 150°C 800°C 900°C hold event 1...
-
Seite 2: Die Bedienelemente
Die Bedienelemente aktuell angezeigte Zone (1, 2, 3) Anzeige bei verriegelter Tastatur Abfrage/Eingabe der Endtemperatur TC 505 T H E R M O C O M P U T E R Abfrage/Eingabe der 1.Haltetemperatur Abfrage/Eingabe der Vorlaufzeit Abfrage/Eingabe der 1. Aufheiz- geschwindigkeit Abfrage/Eingabe der 1. -
Seite 3: Inhaltsverzeichnis
Anhang F: Abfrage der Ausbaustufen....24 Anhang G: Elektrische Anschlüsse ......25 Einleitung Mit der bentrup TC505 haben Sie sich für das Profi- modell der hochmodernen bentrup TC500 Serie entschieden. Diese Reglerserie ist durch die Verwen- dung neuster Technologien weit führend in dieser Klasse. - Seite 4 Die Mikroprozessor Regelung TC505 erlaubt eine hochpräzise und reproduzierbare Steuerung Ihres Brennofens. Die Brennkurve der TC505 ist in nachfolgender Grafik dargestellt. Sie setzt sich aus den Segmenten (a) bis (f) zusammen. Beispiel: Temp (°C) 1050 0:15h 0:10h 0.00h Segment Vorlaufzeit bzw. Programmstartverzögerung (a): Die Regelung wartet die eingestellte Zeit bis zum Beginn des eigentlichen Brennvorganges.
-
Seite 5: Aufruf Eines Programmes
Aufruf eines Programmes Die TC505 kann 29 Brennkurven (sog. Programme) abspeichern. Die ersten 6 Programme sind mit Standardbrennkurven werksseitig eingestellt und können nicht geändert werden. Die 6 voreingestellten Programme haben folgende Werte: Prog.Nr. t0 (min) rmp1(°C/h) tmp.1 (°C) t1(min) rmp2(°C/h) tmp.2 (°C) t2(min) rmp3 (°C/h) -
Seite 6: Anzeigen Während Des Brandes
Anzeigen während des Brandes Normalerweise erscheint auf der Anzeige (14) während des Brandes die aktuelle Solltemperatur. Beim Aufheizen „zählt“ diese Temperatur entsprechend der Vorgabe hoch. Alle 15 Sekunden blinking h.min °C blinkt zweimal kurz die Maximaltemperatur der °C/h °F tmp 2 Brennkurve auf. -
Seite 7: Eingabe Und Kontrolle Einer Brennkurve
Eingabe und Kontrolle Sie können die Werte der aktuell eingestellten Brennkurve einsehen und ggf. ändern. Die Werte einer Brennkurve können jederzeit, d.h. auch bei laufendem Programm eingesehen werden, lediglich zum Ändern muß das Programm gestoppt werden. Zur Kontrolle z.B. der Aufheizgeschwindigkeit rmp1 h.min °C... -
Seite 8: Programme Speichern
Programme speichern Die TC505 kann bis zu 29 Brennkurven als Programm speichern. Eine einmal abgespeicherte Brennkurve kann dann einfach aufgerufen werden, ggf. geändert und dann wieder abgespeichert oder gestartet werden. Sie brauchen so eine Brennkurve nicht immer komplett einzugeben, sondern rufen Sie einfach auf. Um eine zuvor eingegebene Brennkurve z.B. -
Seite 9: Anzeige Der Ofentemperatur
Über die Symbole (1) wird angezeigt, zu welcher Ofenzone der Wert gehört (Details zu mehrzonigen Öfen finden Sie im „Technical Manual TC500 Series Controllers“ siehe unter http://www.bentrup.de). Die Abfolge der angezeigten Prozesswerte kann über die Konfiguration eingestellt werden. Standardmäßig werden über die Taste (21) auf der Anzeige (12) nach-... - Seite 10 Schaltzustand der Ausgänge Die Nummer eines aktivierten Ausganges wird ange- zeigt (Beispiel zeigt alle 4 Ausgänge aktiv). Die Funk- tion der Ausgänge wird in der Konfiguration festgelegt. Information über besondere Prozessereignisse Hier werden ggf. besondere Prozessereignisse ange- zeigt. Links erscheint permanent „E“, rechts wird ggf. ein Code (im Beispiel „A4“) angezeigt.
-
Seite 11: Verriegeln Des Reglers
Verriegeln des Reglers Die TC505 kann über eine Tastaturverriegelung gegen unbefugten Eingriff gesichert werden. Nach Verrie- gelung der Tastatur können nur noch Werte abgefragt werden. Drücken Sie die Taste (10) für ca.3 Sekunden, bis das Symbol (2) die Verriegelung anzeigt. Zum Entriegeln drücken und halten Sie die Taste (10) erneut so lange, bis das Symbol (2) erlischt. -
Seite 12: Brennablauf Anhalten
Weiterschalten in Bei ungeregelten Aufheiz- bzw. Abkühlrampen wartet die TC505 mit dem Weiterschalten in den nächsten SKIP-Rampen Abschnitt so lange, bis die Endtemperatur erreicht ist. Bei mehrzonigen Öfen wird auf alle Zonen gewartet. Um zu verhindern, daß sich der Ofen durch Hitze- verschiebung zwischen den Zonen selbst sperrt, wird nach einem komplexen Algorithmuß... -
Seite 13: Anhang A Ereignismeldungen Der Tc505
Anhang A Besondere Ereignisse (Netzausfall, Fühlerbruch, Ofenproblem etc.) werden vom Regler erkannt und Ereignismeldungen entsprechend abgehandelt. Wichtige Ereignisse der TC505 werden sofort auf der Anzeige (12) über einen Code angezeigt (siehe nebenstehendes Beispiel, Code A4). Die Ereignisse werden intern gespeichert (siehe Anhang B). - Seite 14 Ereignis A4 Temperaturanstieg trotz Volllast-Heizen zu gering Diese Fehlermeldung weist eindeutig auf ein Problem am Ofen hin. Mögliche Ursachen: • Netzsicherung/-phase defekt, Heizspirale defekt • Heizspiralen überaltert (bei hohen Temperaturen) • Thermoelement bzw. Zuleitung kurzgeschlossen • Schütz defekt (oft erst während des Brandes) Ofen folgt nicht programmiertem Anstieg Ereignis A5 Anders als Ereignis A4 kann auch ein zu hoch einge-...
- Seite 15 Brennvorgang nach Netzausfall unterbrochen Ereignis B3 Nach der Wiederkehr der Netzspannung wurde der Brand abgebrochen, da z.B. die Ofentemperatur in der Zwischenzeit zu weit gefallen war. Eine evtl. angezeigte Kommastelle (z.B. B3.4=Temperatur zu weit gefallen) gibt weitere Auskunft über die Ursache. Wenn diese Meldung sofort nach dem Einschalten des Reglers erscheint, brauchen Sie diese nicht zu beachten.
-
Seite 16: Anhang B Daten- Und Ergeignisspeicher
Anhang B Ihre Regelung TC505 hat einen Daten- und Ereignis- speicher. Alle Daten des gesamten Brands werden Daten- und aufgezeichnet. Solche Funktionen sind bisher einmalig in Reglern dieser Klasse. Verschwenden Sie keine Zeit Ergeignisspeicher mehr, bei Problemen den Brand zu beobachten (um dann doch den entscheidenden Moment versäumt zu haben) ! Der Datenspeicher zeichnet im Minutentakt alle... -
Seite 17: Aufruf Des Datenspeichers
Aufruf des Um die seit dem Einschalten aufgezeichneten Daten einzusehen, verfahren Sie wie folgt: Datenspeichers Betätigen Sie die Tastenfolge shift (11) und memo (9). Dieses ist jederzeit - auch bei laufendem Programm ohne das dieses unterbrochen wird - möglich. Auf der Anzeige (12) erscheint ein „L“ (für „Log“) mit fortlaufender Nummer. -
Seite 18: Aufruf Des Ereignisspeichers
Aufruf des Zum Einsehen des Ereignisspeichers drücken Sie die Tasten shift (11) gefolgt von prog (8). Dieses ist Ereignisspeichers jederzeit - auch bei laufendem Programm ohne das dieses unterbrochen wird - möglich. Auf der Anzeige (12) erscheint ein „E“ (für „Ereignis“) mit fortlaufender Nummer. -
Seite 19: Anhang C Konfiguration
Anhang C Einige Einstellungen der TC505 sind vom Ofen bzw. der Anwendung abhängig. Normalerweise wurden die Konfiguration erforderlichen Einstellungen bereits vom Ofenbauer vorgenommen. Technisch interessierte Anwender können - falls erforderlich - Änderungen selbst vornehmen. Der Regler speichert die Änderungen permanent. Die folgende Tabelle zeigt eine Übersicht dieser Parameter: Par.Nr. -
Seite 20: Erläuterung Der Parameter
Erläuterung der Parameter (in Klammern: Parameter - Nummer) Ofenleistung (1) Die Ofenleistung wird ausschließlich zur Errechnung des Energieverbrauchs verwendet. Bei Mehrzonenöfen wird die Gesamtleistung eingegeben, der Regler nimmt bei der Errechnung eine gleichmäßige Aufteilung der Heizleistung an. Thermoelement Code (3) Typ des Temperaturfühlers. - Seite 21 Einstellung 2 prüft der Regler lediglich den Temperaturanstieg bei Volllast. Solange ein gewisser Temperaturanstieg (3°C pro 15 min) festgestellt wird, wird der Brand fortgesetzt. Einstellung 3 nimmt der Regler keinerlei Kontrolle des Heizverhaltens vor. Diese Einstellung sollte nur gewählt werden, wenn unbedingt erforderlich (z.B. wenn Ofen während des Betriebs geöffnet werden muß), da sonst Betriebssicherheit verlorengeht.
-
Seite 22: Aufrufen Der Konfiguration
WinConfig (nur bei TC505 mit Schnittstelle - siehe Anhang D) unter Microsoft Windows möglich. Nähere Hinweise hierzu finden Sie in dem „Technical Manual TC500 Serie Controllers“. Diese Anleitung (im PDF Format) kann - ebenso wie WinConfig - über unsere Homepage http://www.bentrup.de kostenlos heruntergeladen werden. -
Seite 23: Anhang D Wochenschaltuhr
Anhang D Die TC505 ist mit einer Wochenschaltuhr lieferbar. Mit dieser Funktion können Programme zu vorbe- Wochenschaltuhr stimmten Zeitpunkten während einer Woche gestartet werden (z.B Programm 2 am Montag um 01:00 Uhr starten). Es können maximal 7 Schaltaufträge eingege- ben werden. Durch Überlappung von Schaltaufträgen sind auch Funktionen wie eine automatische Nachtab- senkung bei kontinuierlichem Betrieb möglich (z.B. -
Seite 24: Anhang E Datenschnittstelle
Prozesswerte, Programme, Konfigurationspara- meter und Bedienbefehle. Somit ist eine komplette Fernsteuerung möglich. Nachfolgend typische Anwen- dungsmöglichkeiten: • Bearbeiten der Konfiguration über bentrup WinConfig (kostenlose Software) • Erstellung eigener Programme, direkter Zugriff auf den Regler über das öffentliche Protokoll •... -
Seite 25: Anhang G: Elektrische Anschlüsse
Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nicht- beachtung können Schäden an Ofen oder Brenngut nicht ausgeschlossen werden! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung TC507 V1.06 (C) 2001 bentrup industrial controls, inc., U.S.A.
