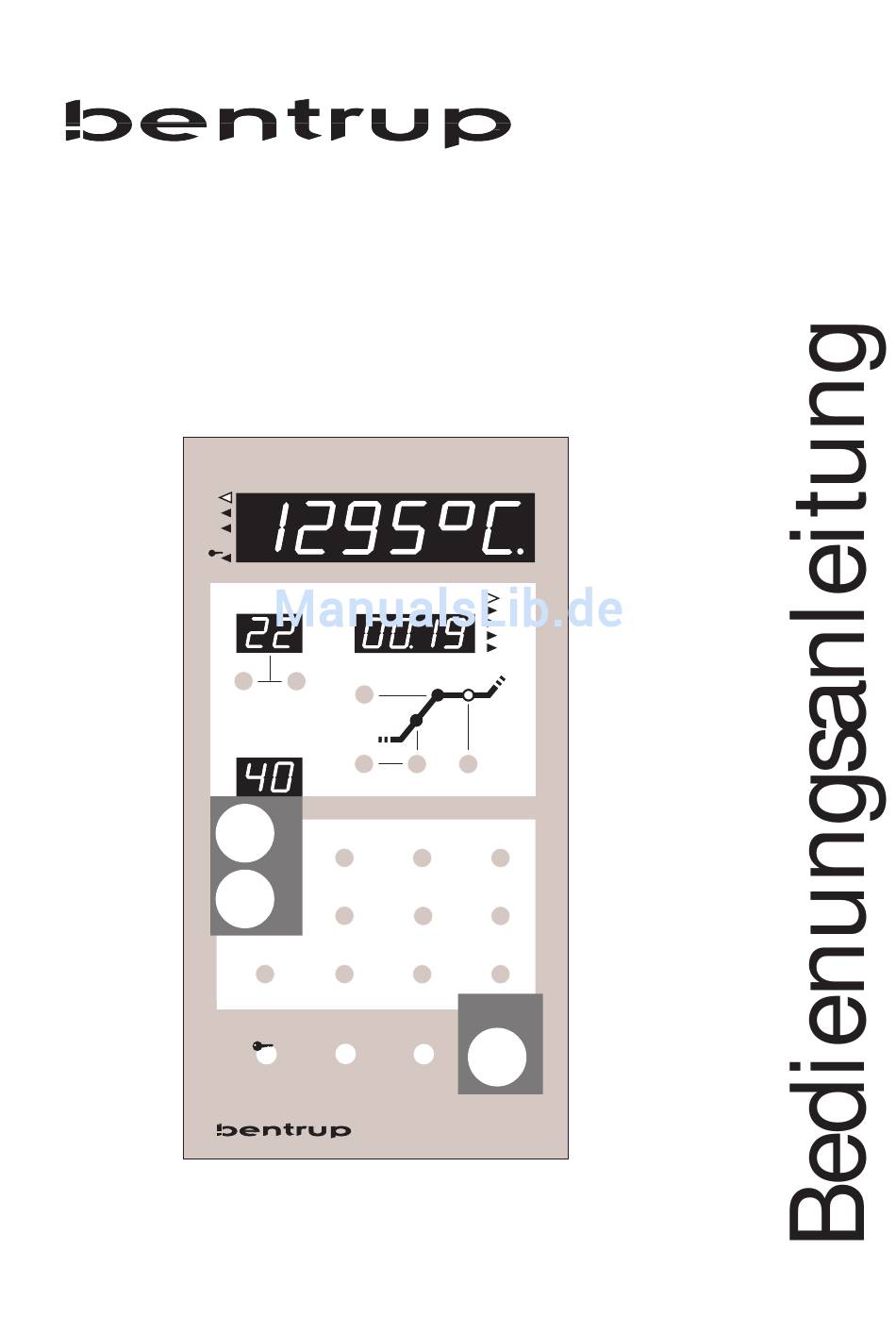

- Seite 1 TC 507 TC 507 T H E R M O C O M P U T E R h.min seg# value °C °C/h °F °F/h prog# time dwell prog skip! hold! memo p.hold event 1 event 2 start shift select...
-

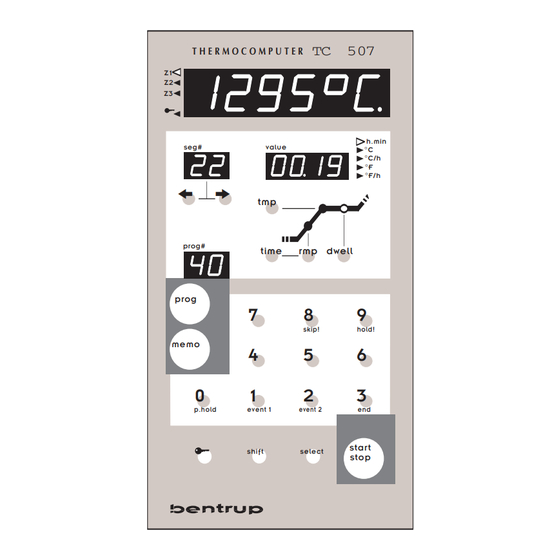

Seite 2: Die Bedienelemente
Zone (1, 2, 3) Die Bedienelemente Anzeige bei verriegelter Tastatur Segmentnummer (bei laufendem Programm; bei Eingabe blinkend) TC 507 T H E R M O C O M P U T E R zum vorherigen Segment (bei Programmeingabe) zum nächsten Segment (bei Programmeingabe) h.min... -
Seite 3: Inhaltsverzeichnis
Anhang F: Abfrage der Ausbaustufen....25 Anhang G: Elektrische Anschlüsse ......26 Einleitung Mit der bentrup TC507 haben Sie sich für das Top- Modell der bentrup TC500 Reglerserie entschieden. Diese Reglerserie ist durch die Verwendung neuester Technologien weit führend in dieser Klasse. Nach außen ein sehr einfach zu bedienender Regler, steckt... - Seite 4 Die Mikroprozessor Regelung TC507 erlaubt eine hochpräzise und reproduzierbare Steuerung Ihres Brennofens. Jede Brennkurve setzt sich aus einzelnen Segmenten zusammen. Ein Segment besteht aus einer Rampe (Aufheizen oder Abkühlen) auf eine bestimmte Temperatur und anschließendem Halten auf dieser Temperatur. Beispiel: Temp (°C) 0:10h...
-
Seite 5: Eingabe Eines Programmes
Eingabe eines Programmes Im Folgenden wird die vorstehende Temperaturkurve in die TC507 eingegeben. Die Eingaben werden über das Eingabefeld vorgenommen. h.min seg# value °C °C/h °F Nach dem Einschalten der TC507 ist die Anzeige (13) °F/h leer. Drücken Sie die Taste „rmp“, auf der Anzeige (13) erscheint der aktuelle Wert der Rampe vom ersten Segment (Segmentnummer in Anzeige (3) ). -
Seite 6: Besonderheiten Der Programmeingabe
Um das nächste Segment einzugeben drücken Sie die h.min seg# value °C Taste (5). Die Anzeige (3) zeigt blinkend an, daß die °C/h °F Werte des zweiten Segmentes eingegeben werden °F/h können. In der Anzeige (13) erscheint der aktuell eingestellte Wert. Geben Sie nun - wie für das erste Segment beschrie- prog# time... -
Seite 7: Programme
Die TC507 bietet als erster Regler auf dem Markt die Möglichkeit, während der Programmeingabe h.min seg# value °C °C/h wahlweise eine Rampe als in Grad Celsius pro Stunde °F °F/h oder als Zeit einzugeben. Im vorliegenden Beispiel könnten Sie somit im ersten Segment anstelle 250°C/h auch 2 Stunden eingeben. -
Seite 8: Programme Laden
Programm laden Um ein zuvor abgespeichertes Programm wieder aufzurufen, drücken Sie die Taste (7) gefolgt von der Programmnummer (immer 2 stellig eingeben). Nach dem Aufrufen wird automatisch das erste Segment des geladenen Programmes angezeigt. h.min Wird eine falsche Programmnummer (z.B. 00 oder ein seg# value °C... -
Seite 9: Anzeige Der Solltemperatur Und Restzeit
Im vorliegendem Beispiel beginnt der Regler bei 1 Stunde 55 Minuten (und nicht wie eingestellt bei 2 Stunden), da der Brand bei der aktuellen Ofen- temperatur von 25°C (und nicht bei 0°C) begann. Anzeige der Durch Drücken der Tasten (10) und (20) wechselt die Anzeige (13) auf die Solltemperatur. -
Seite 10: Anzeige Der Ofentemperatur
Über die Symbole (1) wird angezeigt, zu welcher Ofenzone der angezeigte Wert gehört. Details zu mehr- zonigen Öfen finden Sie im „Technical Manual TC500 Series Controllers“ siehe unter http://www.bentrup.de. Die Abfolge der angezeigten Prozesswerte kann über die Konfiguration eingestellt werden. Standardmäßig werden über die Taste (20) auf der Anzeige (11) nach-... - Seite 11 Schaltzustand der Ausgänge Die Nummer eines aktivierten Ausganges wird ange- zeigt (Beispiel zeigt alle 4 Ausgänge aktiv). Die Funk- tion der Ausgänge wird in der Konfiguration festgelegt. Information über besondere Prozessereignisse Hier werden ggf. besondere Prozessereignisse ange- zeigt. Links erscheint permanent „E“, rechts wird ggf. ein Code (im Beispiel „A4“) angezeigt.
-
Seite 12: Verriegeln Des Reglers
Verriegeln des Reglers Die TC507 kann über eine Tastaturverriegelung gegen unbefugten Eingriff gesichert werden. Nach Verrie- gelung der Tastatur können nur noch Werte abgefragt werden. Drücken Sie die Taste (9) für ca. 3 Sekunden, bis das Symbol (2) die Verriegelung anzeigt. Zum Entriegeln drücken und halten Sie die Taste (9) erneut so lange, bis das Symbol (2) erlischt. -
Seite 13: Manuelle Prozeßsteuerung
Um zu verhindern, daß der Ofen durch mangelnde Leistung in einer Rampe hängenbleibt, ist ein auto- matisches weiterschalten eingestellt . Über die Funktion „hold!“ kann der Segment-Halt auch von Hand beendet werden (shift+9, siehe unten). Ungeregelte Rampen Bei ungeregelten Aufheiz- bzw. Abkühlrampen wartet die TC507 so lange, bis die Endtemperatur erreicht ist. -
Seite 14: Anhang A Ereignismeldungen Der Tc507
Anhang A Besondere Ereignisse (Netzausfall, Fühlerbruch, Ofenproblem etc.) werden vom Regler erkannt und Ereignismeldungen entsprechend abgehandelt. Wichtige Ereignisse der TC507 werden sofort auf der Anzeige (11) über einen Code angezeigt (siehe nebenstehendes Beispiel, Code A4). Die Ereignisse werden intern gespeichert (siehe Anhang B). - Seite 15 Ereignis A4 Temperaturanstieg trotz Volllast-Heizen zu gering Diese Fehlermeldung weist eindeutig auf ein Problem am Ofen hin. Mögliche Ursachen: • Netzsicherung/-phase defekt, Heizspirale defekt • Heizspiralen überaltert (bei hohen Temperaturen) • Thermoelement bzw. Zuleitung kurzgeschlossen • Schütz defekt (oft erst während des Brandes) Ofen folgt nicht programmiertem Anstieg Ereignis A5 Anders als Ereignis A4 kann auch ein zu hoch einge-...
- Seite 16 Brennvorgang nach Netzausfall unterbrochen Ereignis B3 Nach der Wiederkehr der Netzspannung wurde der Brand abgebrochen, da z.B. die Ofentemperatur in der Zwischenzeit zu weit gefallen war. Eine evtl. angezeigte Kommastelle (z.B. B3.4=Temperatur zu weit gefallen) gibt weitere Auskunft über die Ursache. Wenn diese Meldung sofort nach dem Einschalten des Reglers erscheint, brauchen Sie sie nicht zu beachten.
-
Seite 17: Anhang B Daten- Und Ergeignisspeicher
Anhang B Ihre Regelung TC507 hat einen Daten- und Ereignis- speicher. Alle Daten des gesamten Brands werden Daten- und aufgezeichnet. Solche Funktionen sind bisher einmalig in Reglern dieser Klasse. Verschwenden Sie keine Zeit Ergeignisspeicher mehr, bei Problemen den Brand zu beobachten (um dann doch den entscheidenden Moment versäumt zu haben) ! Der Datenspeicher zeichnet im Minutentakt alle... -
Seite 18: Aufruf Des Datenspeichers
Aufruf des Um die seit dem Einschalten aufgezeichneten Daten einzusehen, verfahren Sie wie folgt: Datenspeichers Betätigen Sie die Tastenfolge shift (10) und memo (8). Dieses ist jederzeit - auch bei laufendem Programm ohne das dieses unterbrochen wird - möglich. Auf der Anzeige (11) erscheint ein „L“ (für „Log“) mit fortlaufender Nummer. -
Seite 19: Aufruf Des Ereignisspeichers
Aufruf des Zum Einsehen des Ereignisspeichers drücken Sie die Tasten shift (10) gefolgt von prog (7). Dieses ist Ereignisspeichers jederzeit - auch bei laufendem Programm ohne das dieses unterbrochen wird - möglich. Auf der Anzeige (11) erscheint ein „E“ (für „Ereignis“) mit fortlaufender Nummer. -
Seite 20: Anhang C Konfiguration
Anhang C Einige Einstellungen der TC507 sind vom Ofen bzw. der Anwendung abhängig. Normalerweise wurden die Konfiguration erforderlichen Einstellungen bereits vom Ofenbauer vorgenommen. Technisch interessierte Anwender können - falls erforderlich - Änderungen selbst vornehmen. Der Regler speichert die Änderungen permanent. Die folgende Tabelle zeigt eine Übersicht dieser Parameter: Par.Nr. -
Seite 21: Erläuterung Der Parameter
Erläuterung der Parameter (in Klammern: Parameter - Nummer) Ofenleistung (1) Die Ofenleistung wird ausschließlich zur Errechnung des Energieverbrauchs verwendet. Bei Mehrzonenöfen wird die Gesamtleistung eingegeben, der Regler nimmt bei der Errechnung eine gleichmäßige Aufteilung der Heizleistung an. Thermoelement Code (3) Typ des Temperaturfühlers. - Seite 22 geöffnet werden muß), da sonst Betriebssicherheit verlorengeht. In dieser Einstellung wird z.B. ein kurzgeschlossenes Thermoelement nicht erkannt und kann somit den Ofen überbrennen. Anzahl Heizzonen (10) Die TC507 ist auch in Versionen für 2 oder 3 Regelzonen lieferbar. Mit diesem Parameter wird die Anzahl der tatsächlich genutzten Regelzonen eingestellt.
-
Seite 23: Aufrufen Der Konfiguration
WinConfig (nur bei TC507 mit Schnittstelle - s. Anhang D) unter Microsoft Windows möglich. Nähere Hinweise hierzu finden Sie in dem „Technical Manual TC500 Serie Controllers“. Diese Anleitung (im PDF Format) kann - ebenso wie WinConfig - über unsere Homepage http://www.bentrup.de kostenlos heruntergeladen werden. -
Seite 24: Anhang D Wochenschaltuhr
Anhang D Die TC507 ist mit einer Wochenschaltuhr lieferbar. Mit dieser Funktion können Programme zu vorbe- Wochenschaltuhr stimmten Zeitpunkten während einer Woche gestartet werden (z.B Programm 2 am Montag um 01:00 Uhr starten). Es können soviele Schaltaufträge eingegeben werden wie Anzahl Segmente einstellbar sind (z.B. 20). -
Seite 25: Anhang E Datenschnittstelle
Prozesswerte, Programme, Konfigurationspara- meter und Bedienbefehle. Somit ist eine komplette Fernsteuerung möglich. Nachfolgend typische Anwen- dungsmöglichkeiten: • Bearbeiten der Konfiguration über bentrup WinConfig (kostenlose Software) • Erstellung eigener Programme, direkter Zugriff auf den Regler über das öffentliche Protokoll •... -
Seite 26: Anhang G: Elektrische Anschlüsse
Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nicht- beachtung können Schäden an Ofen oder Brenngut nicht ausgeschlossen werden! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung TC507 V1.06 (C) 2001 bentrup industrial controls, inc., U.S.A.
